LY-711隔熱保溫節能涂料采用水性復配乳液和無機納米粘合劑作為基料；選用微米空心玻璃微珠為主要隔熱填料，配伍無機纖維、稀土氧化物和功能助劑復合而成。是一種具有較低熱導系數的新型保溫節能涂料。可與多種底漆和面漆作為中間隔熱層配套使用，具有良好的兼容效果，形成一套完整的防腐、保溫、裝飾體系。

易于施工、不受基材形態限制。
保溫性能優異，替代傳統保溫材料且施工效率高。
涂料水性環保無毒，大量無機物組成，低VOC，無閃點。
涂層具有良好系統匹配性和突出的層間附著力，能夠遮蓋微細裂紋。
涂層抗冷熱收縮性能優異，減少涂層因受熱脹冷縮而引起開裂和脫落。
涂層具有微觀微孔結構，能夠阻隔液態水的進入，保證保溫系統既防水性能。
隔熱保溫節能涂料廣泛適用于工業儲罐、閥門、管道、印染設備，熱力管道、蒸汽鍋爐、烘干設備、廠房倉庫、糧倉、冷庫等工況下隔熱保溫使用；設備表面防止產生冷凝水使用；也可與纖維類、硅酸鹽類、發泡類保溫材料復合使用，做成隔熱保溫系統。
隔熱保溫節能涂料涂裝后形成具有低熱導率的涂層，以達到減少熱量傳遞的效果。以無機纖維作為基本骨架，類似于混凝土結構中的鋼筋，空心玻璃微珠作為主要功能隔熱填料，空心玻璃微珠包裹的空氣處于一個密閉的空間，處于靜止狀態，而靜止空氣具有最小的導熱系數。很多微米級的空心玻璃微珠鋪展到涂層里面，相當于在涂層里引入很多靜止流動的空氣層，降低涂層的導熱系數，阻隔熱量的傳導。

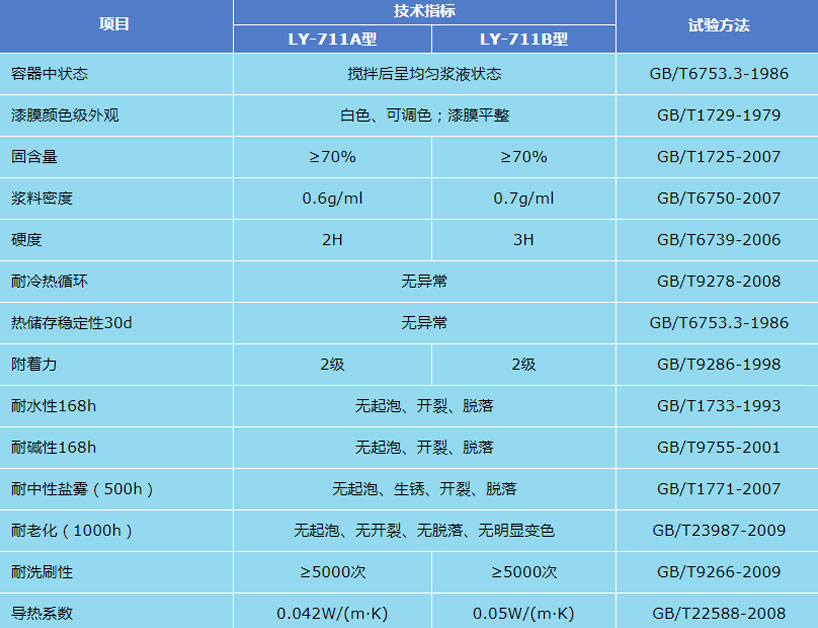

技術參數
理論涂布率：LY-711A型，1mm厚度，1㎡用量約為0.6kg
                 LY-711B型，1mm厚度，1㎡用量約為0.7kg
實際涂布率：受涂裝工件外形尺寸、不同施工人員影響，考慮損耗系數。
固化時間：單道涂層表干時間：小于2h（23℃），硬干時間： 24h（23℃）。
復涂間隔：指觸上道涂層有強度后方可進行下道隔熱保溫節能涂料涂裝。
基體處理
金屬材料基體：噴砂除銹至Sa2.5級，或電動工具除銹至St3級后涂裝。可直接涂裝在完成的防腐涂層表面。如基體防腐涂層局部修補時，基體表面必須打磨到St3級，涂裝防腐層，待防腐涂層實干后在進行該涂料涂裝。
非金屬材料：基層表面應干燥、堅實、牢固，不應有起砂、裂縫、浮塵等缺陷。
環境條件
環境溫度和基體表面溫度一般在5℃～60℃范圍內施工，空氣相對濕度不超過85％。
基體表面溫度必須高于露點溫度3℃，防止結露。
涂裝方法
采用抹涂、刮涂、高壓無氣噴涂等方法施工。涂層最厚可涂裝裝至15mm左右。
隔熱保溫節能涂料為單組份粘稠膏狀；開桶攪拌均勻，使其具有良好的施工性能。涂料進行厚涂時，需要分多遍涂裝，來達到規定涂層的厚度。切勿一次性涂裝過厚，否則容易引起涂層干燥后開裂。待上一道涂層完全干燥后，在進行下一道涂裝，直至達到規定涂裝厚度。待以達到規定厚度的涂層完全干燥后（至少72小時以上）方可進行飾面涂料涂裝。
涂料稀釋
涂裝設備及工具用完后直接用清水清洗。 可用清水稀釋，一般不建議稀釋。
包裝貯存
隔熱保溫節能涂料以15kg/桶包裝。貯存在干燥、陰涼、清潔室內，避免冷凍和暴曬，剩余的涂料密封蓋好，防止污染引起變質，運輸和儲存在5-40℃溫度范圍內。
產品未開封且經妥善保存，自包裝之日起，有效儲存期12個月，如超過有效儲存期，經檢驗，各項指標合格后，仍可使用。
