外墻無機建筑涂料是采用無機硅酸鹽作為主要成膜物質；配伍無機填料、無機顏料、助劑等經高速分散、研磨等精細化生產工藝制成的環保型無機建筑涂料。成膜物質中無機硅酸鹽成分能通過石化作用滲入基材中的毛細孔隙，與基體表面形成一層不溶性的鈣硅酸鹽無機堅硬涂層，涂膜具有良好的抗堿、防水、防霉、抗污、高遮蓋力、高附著力等諸多優勢。為建筑提供持久的保護作用，是建筑物外表面裝飾的首選綠色環保無機涂料。



涂料性能穩定，透氣防水，抗藻防霉，壽命長。

涂料耐火1200℃以上，不燃燒，不產生有害氣體。

涂層具有極好的遮蓋力和附著力，且能彌蓋細小裂紋。

涂料具有極好的耐堿性和耐水性，涂膜干燥快、復涂無障礙。

涂層高耐候性極強，不易褪色、粉化，耐污性好，不易吸附灰塵。

涂料色彩持久靚麗，漆膜豐滿、平滑細膩，良好的流平性，完美的裝飾效果。



外墻無機建筑涂料適用于大型精品工程項目、高端別墅、工業與民用建筑、公共建筑、舊城改造、橋梁等，包括木材、石棉板、石膏板、清水板、砂漿、混凝土、磚石等多種基體表面，具有良好的裝飾效果。

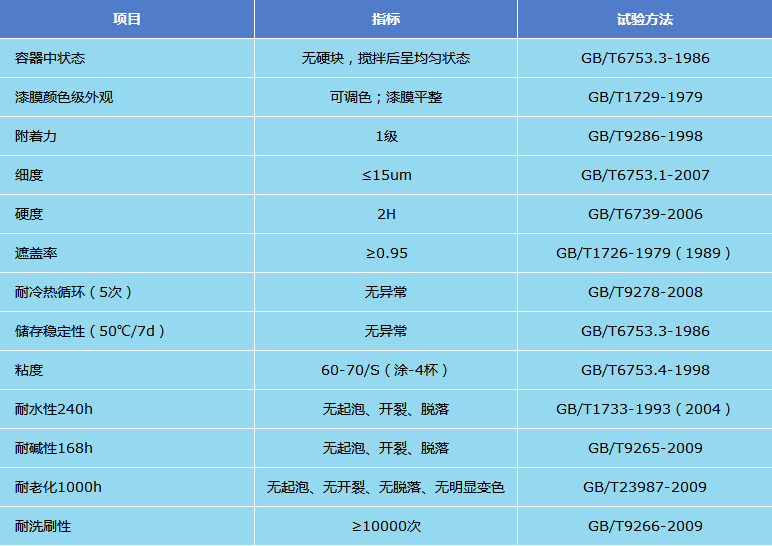

技術參數

理論涂布率：干膜厚度50μm，理論涂布率為0.15kg/㎡。

實際涂布率：受涂裝面粗糙程度和不同施工人員影響，考慮損耗系數。

基體處理

外墻無機建筑涂料應用于舊墻面翻新時，用砂紙、鏟刀、打磨工具等，清除墻面疏松舊層、泥土、白霜、油污等污染物。用膩子修補裂縫、空洞等缺陷后，并進行二遍收光。膩子干燥后，用細的水砂紙打平磨光表面，然后清掃打磨掉的粉塵后即可涂裝。如遇含有酸、堿等成分腐蝕的廠房、實驗室、設備間時，先用高壓水對墻面進行沖洗完全干燥后在進行修補、涂裝等施工工序。

新建混凝土或水泥砂漿表面須經過標準養護時間充分“吐堿”；含水率＜10%，PH值＜10后方可施工。基層表面應干燥、堅實、牢固，不應有起砂、裂縫、浮塵等缺陷。整體批刮膩子后，涂裝1遍配套無機抗堿性封底漆，干燥固化后即可涂裝面漆涂料。

環境條件

基體處理后盡快施工；基體表面溫度和環境溫度一般不低于10℃，表面溫度至少應高于露點3℃以上。空氣相對濕度不超過85％；當環境溫度5～10℃時，如表干速度在30min之內，則可以施工。5℃以下應停止施工。戶外施工如遇大風、陰雨應停止施工。

涂料混合

外墻無機建筑涂料開桶后，使用機械設備攪拌均勻即可使用，據施工條件可加＜15%清水進行稀釋。帶顏色涂料稀釋后，跟原包裝涂料會有色差。

涂裝方法

外墻無機建筑涂料可使用刷涂、輥涂、噴涂方法施工。

固化時間：表干時間小于1h（25℃）。重涂間隔2h以上（25℃）。

固化時間受環境溫度、濕度的不同會有所變化。

可采用輥涂、無氣噴涂等方法施工，建議涂裝2遍復涂間隔4小時以上。

包裝與貯存

外墻無機建筑涂料20kg/桶包裝。貯存在干燥、陰涼、清潔室內，避免冷凍和暴曬。

未用完涂料密封蓋好，防止污染引起變質，運輸和儲存在5-40℃溫度范圍內。

產品未開封且經妥善保存，自包裝之日起，有效儲存期12個月，如超過有效儲存期，經檢驗，各項指標合格后，仍可使用。

注意事項

涂刷外墻無機建筑涂料之前，建議先涂刷1遍配套抗堿封閉底漆。

剩余涂料必須蓋緊密封好，以免在桶內固化結皮影響下次使用。

有光澤基體涂裝時應用砂紙打磨拉毛處理，以增強層間附著力。

若在已粉化的墻體表面施工，必須要批刮有強度和密實度的耐水膩子。
