建筑物外表面涂覆建筑外墻反射隔熱涂料后，旋即對建筑外表面增加一種特殊光譜選擇性的涂層；主要反射400-1000nm的可見光和近紅外光，減少太陽能量的吸收，從而降低建筑物熱積累；避免這部分能量在表面累積升溫并進行熱量傳導，從而達到良好隔熱降溫效果。通過對太陽紅外光、紫外光、可見光能量占比分析；以反射和輻射形式對太陽能進行耗散、隔熱、節能成為建筑節能隔熱體系設計中重要組成部分。為人們帶來了更為舒適的居住環境，也為企業帶來了安全、節能、環保的多重效益。

附著力強，適用多種基體材料。
涂層耐老化，耐黃變，不易粉化開裂。
良好抗霉變性能；抑制霉菌和藻類繁殖生長。
選用復合無機顏填料，惡劣自然環境中不易褪色、掉粉。
以水為溶劑安全環保，無閃點，生產和使用過程對環境無污染。
涂層具有光譜選擇特性；反射、輻射、阻隔相互協同作用，起到更好的降溫效果。

建筑外墻反射隔熱涂料可替代傳統外墻涂料，在建筑外墻和屋頂進行涂刷；適用于彩鋼瓦、樹脂瓦、木材、石材、水泥砂漿、混凝土和瀝青氈等其他防水材料表面。
吸收紫外光線：
建筑外墻反射隔熱涂料中添加紫外線吸收劑，使涂層吸收大部分波段（λ﹤380nm）的紫外光能量，減少紫外光對涂層造成老化、粉化、黃變等影響，延長涂層使用壽命，保證其他填料的隔熱作用。

反射紅外光線：
利用納米二氧化鈦對太陽光全波段反射，特別是可見光波段（λ=380-780nm）的高反射率。把太陽光中大部分的熱能反射掉，降低基體表面溫度。

輻射散熱：
建筑外墻反射隔熱涂料配伍中添加氧化鋯和稀土氧化物，提高涂層近紅外波段（λ=780-1350nm）的紅外發射率，使基體吸收的熱量以一定波長的紅外線輻射到外層空間，避免基體熱量累積升溫。

阻隔隔熱：
建筑外墻反射隔熱涂料中空心微珠包裹的空氣處于一個密閉的空間，類似于真空環境。施工后使得很多微米級的空心微珠鋪展到涂層里面，降低涂層的導熱系數，阻隔熱量向基體傳導。

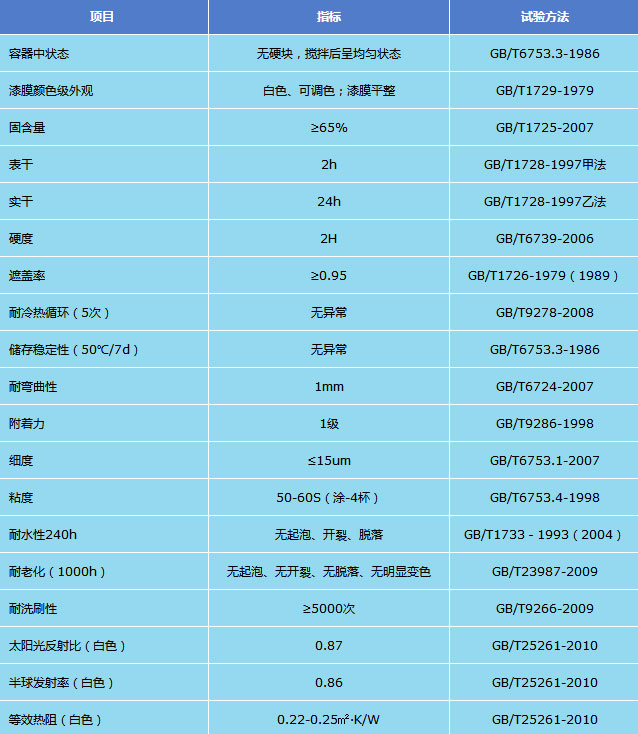

技術參數
理論涂布率：干膜厚度50μm，理論涂布率為0.16kg/㎡。
固化時間：表干時間小于1h（25℃）。重涂間隔3h以上（25℃）。
實際涂布率：受涂裝面粗糙程度和不同施工人員影響，考慮損耗系數。

基體處理
建筑外墻反射隔熱涂料應用于舊墻面翻新時，用砂紙、鏟刀、打磨工具等，清除墻面疏松舊層、泥土、白霜、油污等污染物。用膩子修補裂縫、空洞等缺陷，膩子干燥后，清掃打磨掉的粉塵后即可涂裝。如遇含有酸、堿等成分腐蝕的廠房、實驗室、設備間時，先用高壓水對墻面進行沖洗完全干燥后在進行修補、涂裝等施工工序。
新建混凝土或水泥砂漿表面須經過標準養護時間充分“吐堿”；含水率＜10%，PH值＜10后方可施工。基層表面應干燥、堅實、牢固，不應有起砂、裂縫、浮塵等缺陷。

環境條件
基體表面溫度和環境溫度一般不低于10℃，表面溫度至少應高于露點3℃以上。空氣相對濕度不超過85％；當環境溫度5～10℃時，如表干速度在30min之內，則可以施工。5℃以下應停止施工。戶外施工如遇大風、陰雨應停止施工。
涂料混合
建筑外墻反射隔熱涂料開桶后，使用機械設備攪拌均勻即可使用。
一般不建議稀釋；如有必要，根據施工條件可加＜5%清水進行稀釋。

涂裝方法
可采用輥涂、無氣噴涂等方法施工，建議涂裝2遍復涂間隔4小時以上。
噴槍的操作。噴涂時應控制壓力為0.6-0.8MPa。如壓力過低，出料太慢；壓力過高，回彈大。噴槍與墻面的垂直距離應在40-50cm左右，噴槍運行時，必須與被涂面垂直，并在與被涂面平行的平面內移動。噴涂時，一般中間涂料密，而旁邊稀疏，因此每行約有1/3要重復運行。噴槍的運行速度應保持均勻，如運行過快，涂膜比較薄，會出現顏色不均勻、遮蓋力較差的毛病；如運行過慢，會造成局部涂料過厚甚至流掛。

包裝與貯存
建筑外墻反射隔熱涂料20kg/桶包裝。貯存在干燥、陰涼、清潔室內，避免冷凍和暴曬。
未用完涂料密封蓋好，防止污染引起變質，運輸和儲存在5-40℃溫度范圍內。
產品未開封且經妥善保存，自包裝之日起，有效儲存期18個月，如超過有效儲存期，經檢驗，各項指標合格后，仍可使用。
