LY-112無機(jī)防霉抑菌涂料是采用無機(jī)硅酸鹽作為主要成膜物質(zhì)；配伍無機(jī)填料、無機(jī)顏料、助劑等經(jīng)高速分散、研磨等精細(xì)化生產(chǎn)工藝制成的環(huán)保型建筑涂料。成膜物質(zhì)中無機(jī)硅酸鹽成分能通過石化作用滲入基材中的毛細(xì)孔隙，與基體表面形成一層不溶性的鈣硅酸鹽無機(jī)堅(jiān)硬涂層，涂膜具有良好的耐酸、耐堿氣氛腐蝕，防水、防霉、抗污、高遮蓋力、高附著力等諸多優(yōu)勢。為建筑提供持久的保護(hù)作用，是建筑物內(nèi)墻裝飾的首選綠色環(huán)保無機(jī)涂料。
涂料性能穩(wěn)定，透氣防水，抗藻防霉，壽命長。
涂料耐火1200℃以上，不燃燒，不產(chǎn)生有害氣體。
涂層具有極好的遮蓋力和附著力，且能彌蓋細(xì)小裂紋。
涂料具有極好的耐堿性和耐水性，涂膜干燥快、復(fù)涂無障礙。
涂層高耐候性極強(qiáng)，不易褪色、粉化，耐污性好，不易吸附灰塵。
涂料色彩持久靚麗，漆膜豐滿、平滑細(xì)膩，良好的流平性，完美的裝飾效果。
無機(jī)防霉抑菌涂料適用于大型精品工程項(xiàng)目，精裝房項(xiàng)目、別墅項(xiàng)目、政府工程、重點(diǎn)翻新工程等，內(nèi)墻涂裝。可涂裝在木材、石棉板、石膏板、清水板、砂漿、混凝土、磚石等多種基體表面，具有良好的室內(nèi)裝飾效果。

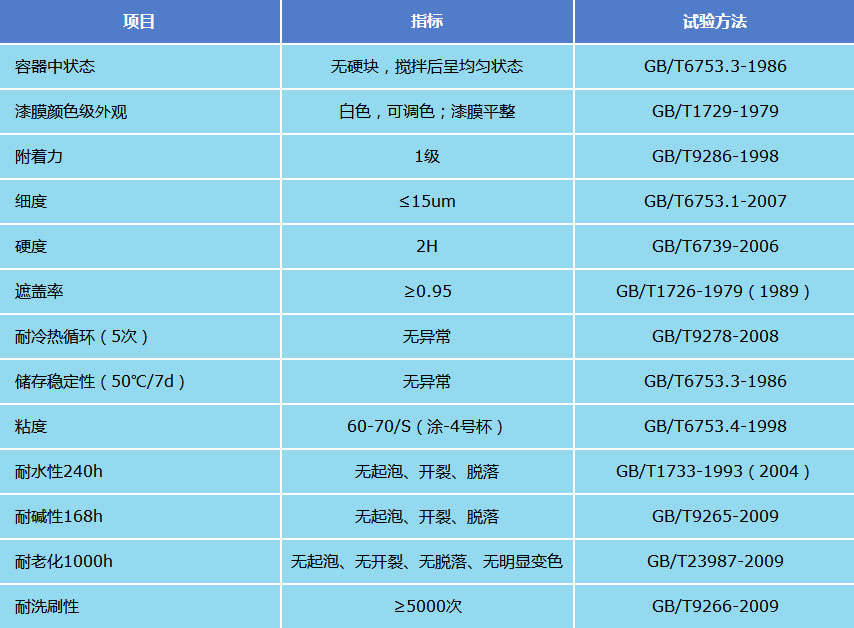

基體處理
無機(jī)防霉抑菌涂料舊墻面翻新時(shí)，用砂紙、鏟刀、打磨工具等，清除墻面疏松舊層、泥土、白霜、油污等污染物。用膩?zhàn)有扪a(bǔ)裂縫、空洞等缺陷后，并進(jìn)行二遍收光。膩?zhàn)痈稍锖螅眉?xì)的水砂紙打平磨光表面，然后清掃打磨掉的粉塵后即可涂裝。如遇含有酸、堿等成分腐蝕的廠房、實(shí)驗(yàn)室、設(shè)備間時(shí)，先用高壓水對墻面進(jìn)行沖洗完全干燥后在進(jìn)行修補(bǔ)、涂裝等施工工序。
新建混凝土或水泥砂漿表面須經(jīng)過標(biāo)準(zhǔn)養(yǎng)護(hù)時(shí)間充分“吐堿”；含水率＜10%，PH值＜10后方可施工。基層表面應(yīng)干燥、堅(jiān)實(shí)、牢固，不應(yīng)有起砂、裂縫、浮塵等缺陷。整體批刮膩?zhàn)雍螅垦b1遍配套無機(jī)抗堿性封底漆，干燥固化后即可涂裝面漆涂料。
環(huán)境條件
基體處理后盡快施工；基體表面溫度和環(huán)境溫度一般不低于10℃，表面溫度至少應(yīng)高于露點(diǎn)3℃以上。空氣相對濕度不超過85％；當(dāng)環(huán)境溫度5～10℃時(shí)，如表干速度在30min之內(nèi)，則可以施工。5℃以下應(yīng)停止施工。戶外施工如遇大風(fēng)、陰雨應(yīng)停止施工。
涂料混合
無機(jī)防霉抑菌涂料開桶后，使用機(jī)械設(shè)備攪拌均勻即可使用，據(jù)施工條件可稍加清水進(jìn)行稀釋。帶顏色涂料稀釋后，跟原包裝涂料會(huì)有色差。
涂裝方法
無機(jī)防霉抑菌涂料可以使用刷涂、輥涂、噴涂方法施工。
固化時(shí)間：表干時(shí)間小于1h（25℃）。重涂間隔2h以上（25℃）。
固化時(shí)間受環(huán)境溫度、濕度的不同會(huì)有所變化。
可采用輥涂、無氣噴涂等方法施工，建議涂裝2遍復(fù)涂間隔4小時(shí)以上。
包裝與貯存
無機(jī)防霉抑菌涂料20kg/桶包裝。貯存在干燥、陰涼、清潔室內(nèi)，避免冷凍和暴曬。
未用完涂料密封蓋好，防止污染引起變質(zhì)，運(yùn)輸和儲存在5-40℃溫度范圍內(nèi)。
產(chǎn)品未開封且經(jīng)妥善保存，自包裝之日起，有效儲存期12個(gè)月，如超過有效儲存期，經(jīng)檢驗(yàn)，各項(xiàng)指標(biāo)合格后，仍可使用。
注意事項(xiàng)
涂刷內(nèi)墻涂料之前，建議先涂刷1遍配套抗堿封閉底漆。
剩余涂料必須蓋緊密封好，以免在桶內(nèi)固化結(jié)皮影響下次使用。
有光澤基體涂裝時(shí)應(yīng)用砂紙打磨拉毛處理，以增強(qiáng)層間附著力。
若在已粉化的墻體表面施工，必須要批刮有強(qiáng)度和密實(shí)度的耐水膩?zhàn)印?/p>
