水性環(huán)氧云鐵厚漿涂料采用水性環(huán)氧樹脂為成膜物質(zhì)；配伍磷酸鋅、云母氧化鐵、石墨鱗片、復(fù)合鐵鈦高效防銹顏料等功能性填料，功能助劑，去離子水等，經(jīng)高速分散、研磨等超細(xì)化涂料制備技術(shù)，自主研發(fā)生產(chǎn)的環(huán)保型水性雙組份高固體份厚漿防腐涂料。
涂層長效防腐，耐水、耐油、耐酸堿腐蝕。
涂層良好的配套性，可與多種中間漆或面漆配套使用。
單道涂裝可獲得較厚涂膜，是一種高固體份厚漿型涂料
涂層具有較好的化學(xué)穩(wěn)定性、物理屏蔽性和抗介質(zhì)滲透性。
涂層固化后豐滿堅(jiān)韌、耐磨損、抗沖擊，具有良好力學(xué)性能。
涂料固化后具有較高交聯(lián)密度，高附著力和良好層間附著力。
以水為分散介質(zhì)，低VOC、無毒無味、不燃，貯存、運(yùn)輸、使用過程中安全。
水性環(huán)氧云鐵厚漿涂料適用于工業(yè)大氣、海洋大氣環(huán)境下的鋼結(jié)構(gòu)和混凝土結(jié)構(gòu)高固體份厚漿型防腐涂料；涂裝于橋梁、塔架、船舶、油罐外壁、建筑、管道、港口碼頭等作為中間涂層使用。

環(huán)氧樹脂以微?；蛞旱蔚男问椒稚⒃谝匀ルx子水為連續(xù)相的分散介質(zhì)中而配得的穩(wěn)定分散體系；與水性環(huán)氧固化劑混合后，室溫環(huán)境下即可發(fā)生化學(xué)交聯(lián)反應(yīng)，具有很高的交聯(lián)密度，變成不溶不熔的空間網(wǎng)狀結(jié)構(gòu)，對(duì)多種基材具有極高的附著力。云母氧化鐵和鱗片狀石墨均為薄片層狀結(jié)構(gòu)，化學(xué)性質(zhì)穩(wěn)定，通過功能助劑的潤濕、分散，云母氧化鐵薄片粒子相互重疊，使水分和腐蝕介質(zhì)擴(kuò)散路徑延伸而受阻，能提供長期防腐功效，且云母氧化鐵對(duì)紫外線具有強(qiáng)烈的吸收作用，具有較強(qiáng)的抗紫外線能力。在涂層的長期使用過程中，三聚磷酸鋁和合鐵鈦高效防銹顏料會(huì)發(fā)生緩慢水解生成正磷酸鹽絡(luò)合物沉積在基體表面，形成一層致密的磷化膜，能有效阻隔氧﹑水及其它腐蝕因子對(duì)鋼鐵表面的侵蝕。成膜物與多種功能填料的相互協(xié)同作用，涂層固化后涂膜收縮小、硬度高，具有優(yōu)異的耐水、耐油、耐酸堿、耐鹽霧性能。水性環(huán)氧云鐵厚漿涂料能與大多數(shù)涂料均可配套使用，具有良好的層間附著力和抗?jié)B透封閉性能。

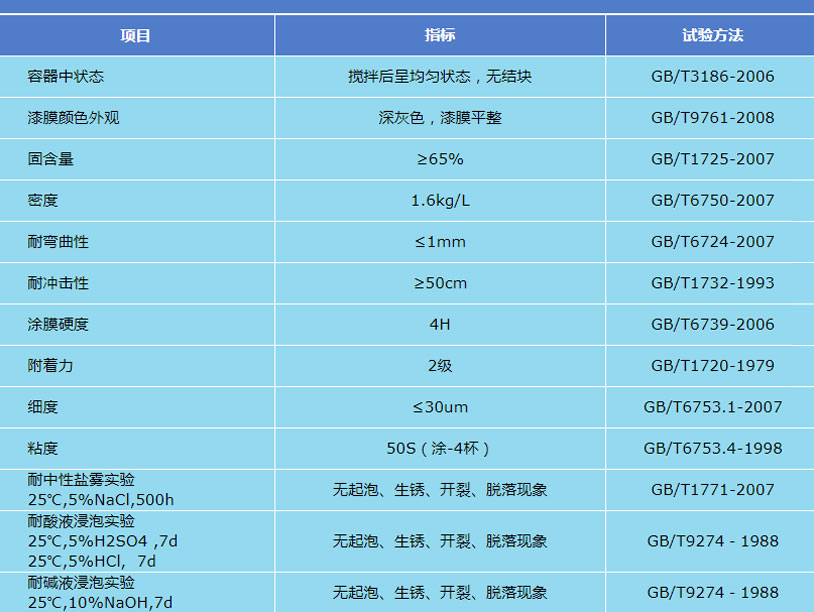

技術(shù)參數(shù)
理論涂布率：干膜厚度125μm，理論涂布率為0.3kg/㎡。
實(shí)際涂布率：受涂裝工件外形尺寸、施工天氣、不同施工人員影響，考慮損耗系數(shù)。
固化時(shí)間：表干時(shí)間：小于2h，實(shí)干時(shí)間：小于24h（23℃），完全固化7天。
一般單道涂層涂裝后用手指輕觸，涂層粘手但無涂料粘附，即可進(jìn)行下道涂裝。
基體處理
新 鋼 材：噴砂除銹至Sa2.5級(jí)，表面粗糙度要求控制在30～60μm范圍內(nèi)。
局部修補(bǔ)：清除基體表面油污、殘銹、氧化皮等不牢固物；電動(dòng)工具打磨至St3級(jí)。
基體噴砂或者打磨處理后，進(jìn)行吹灰處理，或用揩布蘸取溶劑進(jìn)行擦拭；視環(huán)境條件一般基體處理后8小時(shí)內(nèi)盡快涂裝，以免反銹或沾染污物影響施工質(zhì)量，杜絕隔夜涂裝。
環(huán)境條件
環(huán)境溫度和基體表面溫度一般在5℃～60℃范圍內(nèi)施工，空氣相對(duì)濕度不超過85％。
基體表面溫度必須高于露點(diǎn)溫度3℃，防止結(jié)露。
涂裝方法
刷涂：刷涂或輥涂施工采用橫豎交叉方法涂裝，使涂料充分浸潤基體表面。
噴涂：采用空氣噴涂或高壓無氣噴涂方法涂裝，槍嘴距基體30-40cm垂直涂裝。
涂料混合
水性環(huán)氧云鐵厚漿涂料主劑組分∶固化劑組分＝6∶1（重量比）
受施工條件、環(huán)境溫度或其他條件影響，配比比例會(huì)有調(diào)整，請(qǐng)以包裝桶上標(biāo)明配比為準(zhǔn)。開桶后使用動(dòng)力工具先將主劑攪勻無沉淀，持續(xù)攪拌的同時(shí)，將搖勻的固化劑緩慢加入主劑攪勻3至5分鐘即可使用。強(qiáng)烈建議使用機(jī)械工具攪拌，混合后的涂料適用期為5-8小時(shí)，請(qǐng)根據(jù)施工進(jìn)度安排使用。
涂料稀釋
常規(guī)情況水性環(huán)氧云鐵厚漿涂料不需要稀釋，如需清洗工具用清水即可。忌用松香水、硝基類、醇酸類或或其他郵寄溶劑進(jìn)行稀釋，切勿使用涂裝過油性涂料的噴槍或其他工具。
包裝貯存
水性環(huán)氧云鐵厚漿涂料為雙組份涂料，20kg/桶包裝。
產(chǎn)品未開封且經(jīng)妥善保存，自包裝之日起，有效儲(chǔ)存期12個(gè)月。
貯存在干燥、陰涼場(chǎng)所，避免暴曬，遠(yuǎn)離熱源及火源，運(yùn)輸和貯存5-40℃溫度范圍內(nèi)。
