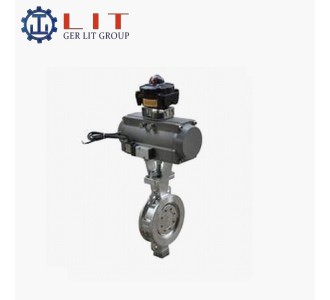

進口氣動三偏心硬密封蝶閥
德國LIT力特閥門！經久耐用，價格適中，質量好，交貨快捷，技術指導，性價比高=力特是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！
進口氣動三偏心硬密封蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板磨損小。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大口徑蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、氣動三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
氣動三偏心蝶閥由活塞式氣動執行機構及三偏心金屬密封閥體組成，其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。氣動三偏心蝶閥可外配氣動閥門定位器，輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動三偏心蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，屬長壽命、節能型蝶閥。氣動三偏心蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
進口氣動三偏心硬密封蝶閥技術參數
|
閥體形式 |
直通鑄造蝶閥 |
|
公稱通徑 |
DN50～1000mm |
|
公稱壓力 |
PN1.0、1.6、2.5MPa |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
連接形式 |
法蘭式、對夾式 |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓蓋壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
|
閥板形式 |
垂直板式（蝶形） |
|
流量特性 |
調節型（近似等百分比）、開關型（線性） |
|
執行器型號 |
GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
|
|
2 |
下軸套 |
銅合金、304、316 |
||
|
3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
||
|
4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
||
|
5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
||
|
6 |
固定銷 |
25、35、45 |
||
|
7、8 |
上、下閥軸 |
2Cr13、304、316、316L |
||
|
9 |
上軸套 |
銅合金、304、316 |
||
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
||
|
11、12 |
填料壓蓋組件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
回差 |
帶定位器：小于全行程的2% |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
泄露量l/h |
符合ANSI B16.104 IV級標準 |
|
可調范圍R |
50：1 |
|
公稱通徑DN（mm） |
50-1800 |
|||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
|
|
|
公稱通徑 DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
H1 |
根據所配執行機構而定 |
|||||||||||||
|
A |
根據閥門所需力矩而定，配置執行器型號不同，外形尺寸也不相同 |
|||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
進口氣動蝶閥附件名稱功能說明
1：電磁換向閥：電磁換向閥是氣動球閥的必配附件，讓氣動球閥產生打開和關閉的動作，雙作用氣動球閥應該選用二位五通電磁換向閥，單電控（單線圈，得電或者私電），或者雙電控（雙線圈，分別得電，具有記憶功能）；單作用氣動球閥，氣源故障時，氣缸內部彈簧可以讓閥門歸位，應該選用二位三通電磁閥。
2：限位開關：限位開關功能是向遠程反饋無源或有源點信號，用來驗證閥門是否處于開和關的位置。
3：手操機構：手操機構的作用是當氣源故障是，可以手動來操作閥門，帶有自動/手動切換裝置。
4：氣源三聯件：氣源三聯件的作用是對氣源進行減壓穩壓和過濾雜質，以及供油輪滑電磁換向閥。
選型說明：以上附件為可選擇配件，可根據需求來選擇，公司氣動球閥報價默認為不選擇以上控制附件，電磁換向閥有AC220V或者DC24V可選，以及防爆或者非防爆，限位開關有機械式和感應式，也有防爆或者非防爆可選。
訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
如有不明，我公司工作人員會盡力為您解決問題！
德國（LIT）力特閥門中國代理商歡迎您的訂購！
北京全勝輝閥門有限公司---是您不錯的選擇哦！
聯系人： 陳先生
電話：010-57190087 傳真：010-51296853
手機：13717986720
QQ：424068954 郵箱：fm589588@126.com
