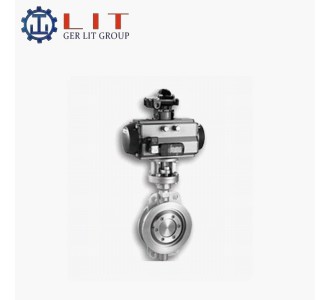

進口氣動對夾式硬密封蝶閥

德國LIT力特閥門！經久耐用，價格適中，質量好，交貨快捷，技術指導，性價比高=力特是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！

進口氣動對夾式硬密封蝶閥概述：

德國力特氣動對夾式金屬密封蝶閥采用一個 “U” 型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉 0° ～ 10° 瞬間密封面仍處于滑動接觸摩擦的弊病 , 實現蝶板在開啟瞬間密封面即分離 , 關閉接觸即密封的效果 , 達到延長使用壽命、密封性能好的目的。因此被廣泛地應用到介質溫度 ≤ 550℃ 的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。

進口氣動對夾式硬密封蝶閥產品特點：

1 、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2 、本蝶閥采用不銹鋼 “U” 型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3 、本蝶閥的三維偏心距，經過嚴格的計算， “U” 型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4 、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5 、本蝶閥結構獨特， “ 開關 ” 僅需轉動閥桿 90° 即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6 、耐高溫、耐低溫、耐腐蝕性。

進口氣動對夾式硬密封蝶閥采用標準

設計標準 :GB/T12238-1989
法蘭連接尺寸 :
GB/T9113.1-2000 ； GB/T9113.2-2000
GB/T9115.1-2000 ； GB/T9115.2-2000
結構長度 :GB/T12221-1989
壓力試驗 :GB/T13927-1992 ； JB/T9092-1999

進口氣動對夾式硬密封蝶閥執行機構

采用新型系列 GT 型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列 AW 型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1 、齒輪式雙活塞，輸出力矩大，體積小。
2 、氣缸選用鋁金材料，重量輕、外形美觀。
3 、可在頂部、底部安裝手動操作機構。
4 、齒條式連接可調節開啟角度、額定流量。
5 、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6 、 IS05211 標準連接為產品的安裝更換提供了方便。
7 、兩端調的節螺釘可使標準產品在 0° 和 90° 有 ±4° 的可調范圍。確保與閥門的同步精度。

進口氣動蝶閥附件名稱功能說明

1：電磁換向閥：電磁換向閥是氣動球閥的必配附件，讓氣動球閥產生打開和關閉的動作，雙作用氣動球閥應該選用二位五通電磁換向閥，單電控（單線圈，得電或者私電），或者雙電控（雙線圈，分別得電，具有記憶功能）；單作用氣動球閥，氣源故障時，氣缸內部彈簧可以讓閥門歸位，應該選用二位三通電磁閥。

2：限位開關：限位開關功能是向遠程反饋無源或有源點信號，用來驗證閥門是否處于開和關的位置。

3：手操機構：手操機構的作用是當氣源故障是，可以手動來操作閥門，帶有自動/手動切換裝置。

4：氣源三聯件：氣源三聯件的作用是對氣源進行減壓穩壓和過濾雜質，以及供油輪滑電磁換向閥。

選型說明：以上附件為可選擇配件，可根據需求來選擇，公司氣動球閥報價默認為不選擇以上控制附件，電磁換向閥有AC220V或者DC24V可選，以及防爆或者非防爆，限位開關有機械式和感應式，也有防爆或者非防爆可選。

進口氣動對夾式硬密封蝶閥主要技術參數

七、氣動對夾式金屬密封蝶閥　主要零件材質

訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。

如有不明，我公司工作人員會盡力為您解決問題！

德國（LIT）力特閥門中國代理商歡迎您的訂購！

北京全勝輝閥門有限公司---是您不錯的選擇哦！
