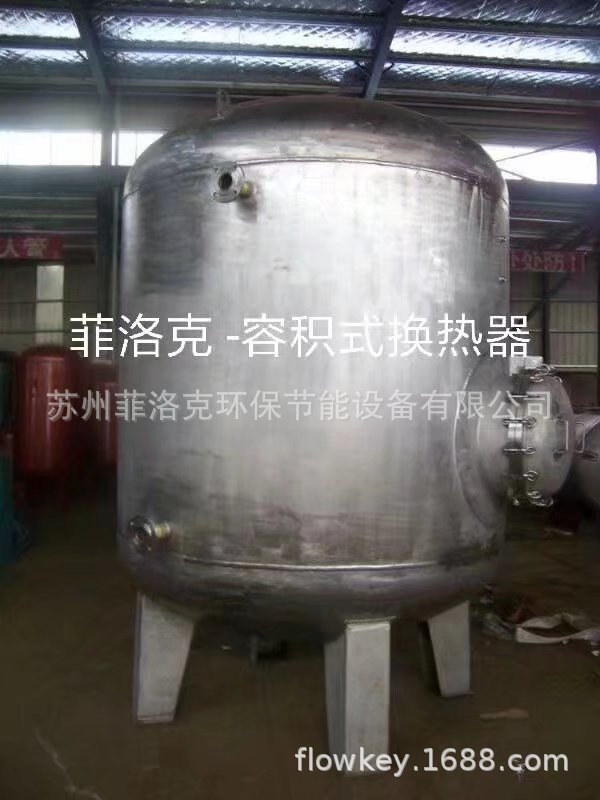

系列容積式換熱器是從建筑部建筑設計總院引進的新型專利換熱器，它是在利用“RV-02”

雙管束容積式換熱器系列的成功經驗后，克服老產品耗鋼量大、對設備用房要求高及品種規

格少、選用局限性大等缺點而推出的全新一代容積式換熱器，經過機電部華東測試中心站的

熱力性能測定，其熱力性能遠超過其它同類產品，是目前熱水用水單位***理想和明智的換熱

設備。

RV03系列按容積有1.5m3至15m3共6種規格，相應每種規格可根據管程熱媒種類分蒸汽型及

高溫軟化熱水型，且每種型號按換熱面積不同又分A、B、C三種型號，適用于不同的熱水產

量時的選型。

RV04系列按容積有1.5m3至15m3共23種規格，也有蒸汽型及高溫熱水型兩種熱媒可供熱，

每種型號又有A、B、C、D四種換熱面積，適應不同的熱水量需求。

1、采用小管徑換熱管束，熱媒二級換熱。

2、罐內增設導流、阻流裝置，設計結構優化，極大提高傳熱系數；

3、采用多流程新型換熱管束，熱媒利用率高，節能；

4、熱媒溫降大，正常使用可不設疏水器，凝水出水溫度約55℃；

5、整個管束可以從前部抽出，檢修非常方便；

6、冷水區域小，容積利用率達90%以上； 綜合性能遠遠優于同類標準罐、節能；

7、配套進口全自動溫度控制筏，自動控漫，用水舒適、節能，免去專人值班操作。

1、被加熱水出口溫度要求不高于75℃，實際使用時，為延緩結垢，被加熱水出口溫度宜控制在

50-60℃之間。

2、材質：殼體可按用戶要求，選擇不銹鋼型（1Cr18Ni9Ti，或進口板SUS304），碳鋼襯銅型

，換熱U型管材料分：不銹鋼管（1Cr18Ni9Ti），碳鋼管（20#），紫銅管（T2）。碳鋼殼

體外部噴涂調和漆防腐。

3、采用鞍式支座，安裝換熱器時，一般做高H=300mm的混泥土支墩，按支座安裝圖預留螺孔

位置。

1）換熱器須設安全裝置，具體有以下三種方法：

換熱器頂部裝安全閥，安全閥開啟壓力不超過相應設計壓力（訂購安全閥時應申明），安全

閥的安裝與使用應符合勞動人事部《壓力容器安全技術監察規程》規定；

換熱器頂部裝設通大氣的膨脹管（在條件許可的場合）；

設膨脹水箱或壓力式膨脹罐與換熱器相連，以承受罐體及系統膨脹量。

（2）換熱器使用中應定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內、外部

檢驗，每六年至少進行一次全面檢驗，檢查與檢驗內容及要求按《壓力容器安全技術監察規

程》進行。

換熱器使用時，應根據被加熱水水質與使用情況定期清理水垢，當被加熱水硬度較高時應采

用適宜的軟化措施。

熱交換器前部應在安裝時留出與管束長度相等的管束抽出空間。
