 容積式換熱器/半容積式換熱器

產品介紹

系列容積式換熱器是從建筑部建筑設計總院引進的新型專利換熱器，它是在利用“RV-02”

雙管束容積式換熱器系列的成功經驗后，克服老產品耗鋼量大、對設備用房要求高及品種規

格少、選用局限性大等缺點而推出的全新一代容積式換熱器，經過機電部華東測試中心站的

熱力性能測定，其熱力性能遠超過其它同類產品，是目前熱水用水單位***理想和明智的換熱

設備。



 容積式換熱器種類描述



RV03系列按容積有1.5m3至15m3共6種規格，相應每種規格可根據管程熱媒種類分蒸汽型及

高溫軟化熱水型，且每種型號按換熱面積不同又分A、B、C三種型號，適用于不同的熱水產

量時的選型。

RV04系列按容積有1.5m3至15m3共23種規格，也有蒸汽型及高溫?zé)崴蛢煞N熱媒可供熱，

每種型號又有A、B、C、D四種換熱面積，適應不同的熱水量需求。



 容積式類換熱器詢價技術條件表



	項目	單位	數值	備注
基本技術參數	換熱量	Kw
	一次側進水溫度	℃
	一次側出水溫度	℃
	二次側進水溫度	℃
	二次側出水溫度	℃
設備罐體部分	罐體容積	m3
	罐體設計壓力	MPa
	罐體材質	/		推薦用304不銹鋼
換熱部分	換熱面積	㎡		如不確定可不填
	換熱管材質	/		304不銹鋼或紫銅二選一
控制部分	調節閥大小	DN		如需要請?zhí)顚懸?guī)格
其它說明(如有請?zhí)顚?：

容積式換熱器性能特點

1、采用小管徑換熱管束，熱媒二級換熱。

2、罐內增設導流、阻流裝置，設計結構優化，極大提高傳熱系數；

3、采用多流程新型換熱管束，熱媒利用率高，節能；

4、熱媒溫降大，正常使用可不設疏水器，凝水出水溫度約55℃；

5、整個管束可以從前部抽出，檢修非常方便；

6、冷水區域小，容積利用率達90%以上； 綜合性能遠遠優于同類標準罐、節能；

7、配套進口全自動溫度控制筏，自動控漫，用水舒適、節能，免去專人值班操作。

設計使用說明

1、被加熱水出口溫度要求不高于75℃，實際使用時，為延緩結垢，被加熱水出口溫度宜控制在

50-60℃之間。

2、材質：殼體可按用戶要求，選擇不銹鋼型（1Cr18Ni9Ti，或進口板SUS304），碳鋼襯銅型

，換熱U型管材料分：不銹鋼管（1Cr18Ni9Ti），碳鋼管（20#），紫銅管（T2）。碳鋼殼

體外部噴涂調和漆防腐。

3、采用鞍式支座，安裝換熱器時，一般做高H=300mm的混泥土支墩，按支座安裝圖預留螺孔

位置。

 換熱器使用安全技術要求

1）換熱器須設安全裝置，具體有以下三種方法：

換熱器頂部裝安全閥，安全閥開啟壓力不超過相應設計壓力（訂購安全閥時應申明），安全

閥的安裝與使用應符合勞動人事部《壓力容器安全技術監察規程》規定；

換熱器頂部裝設通大氣的膨脹管（在條件許可的場合）；

設膨脹水箱或壓力式膨脹罐與換熱器相連，以承受罐體及系統膨脹量。

（2）換熱器使用中應定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內、外部

檢驗，每六年至少進行一次全面檢驗，檢查與檢驗內容及要求按《壓力容器安全技術監察規

程》進行。

換熱器使用時，應根據被加熱水水質與使用情況定期清理水垢，當被加熱水硬度較高時應采

用適宜的軟化措施。

熱交換器前部應在安裝時留出與管束長度相等的管束抽出空間。

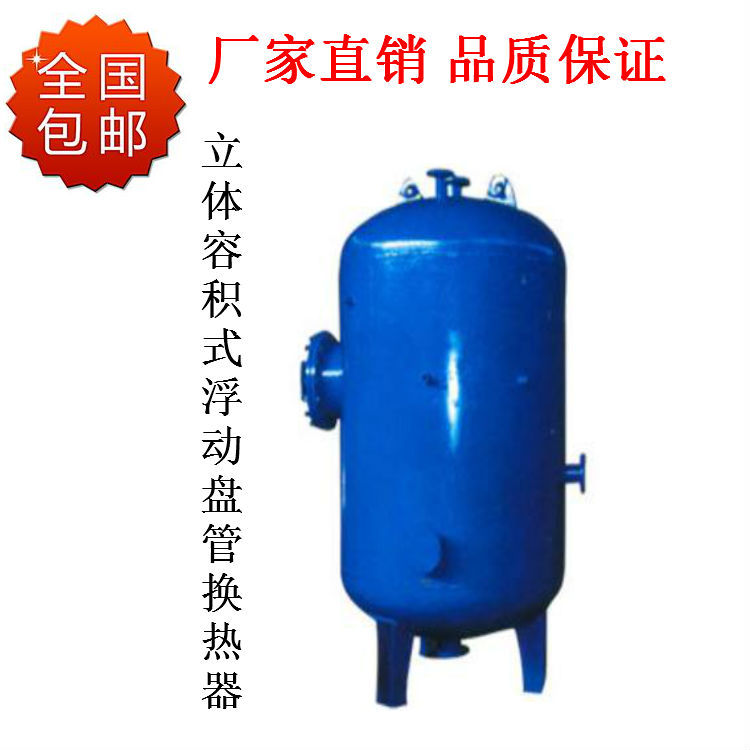

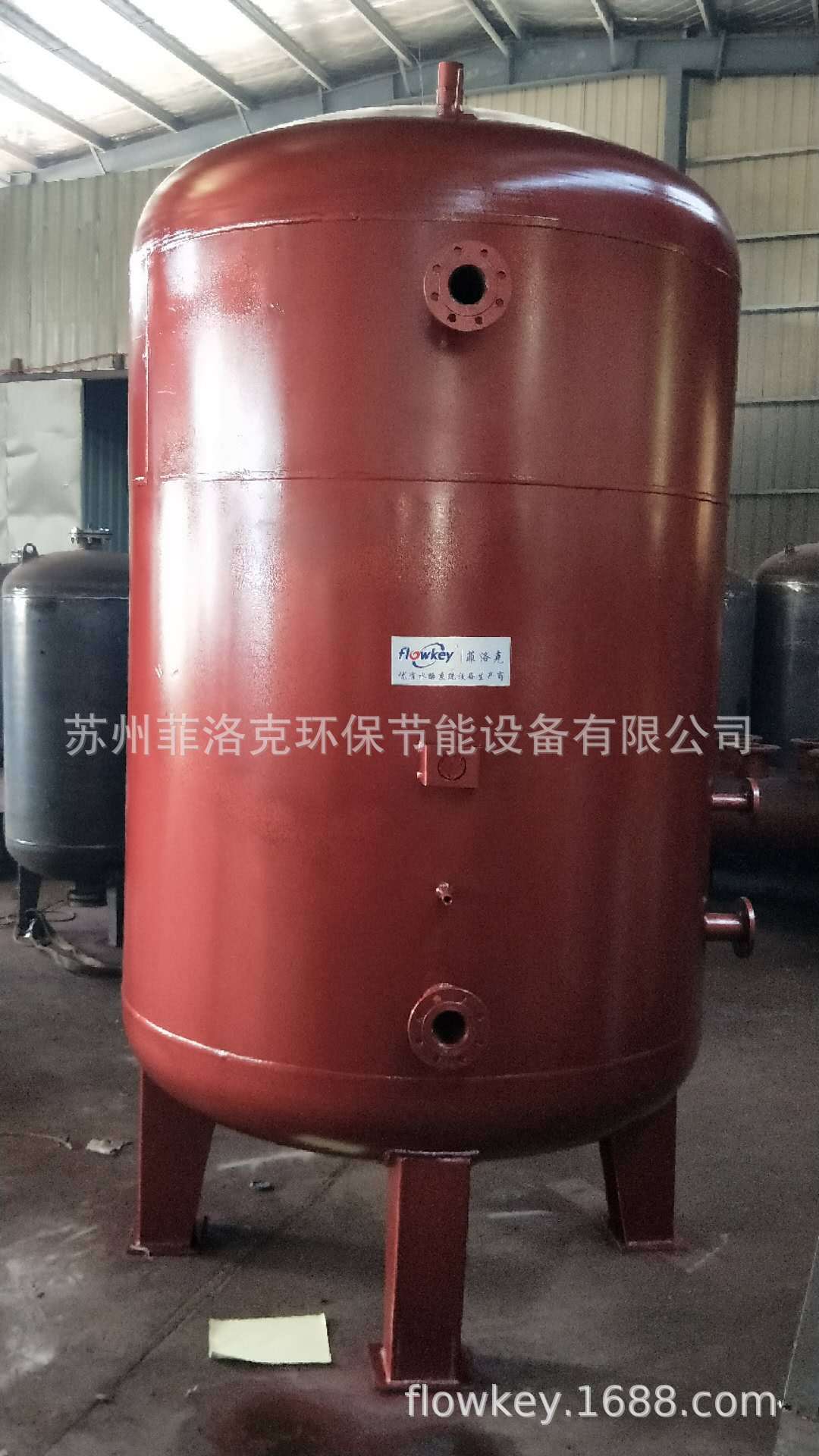

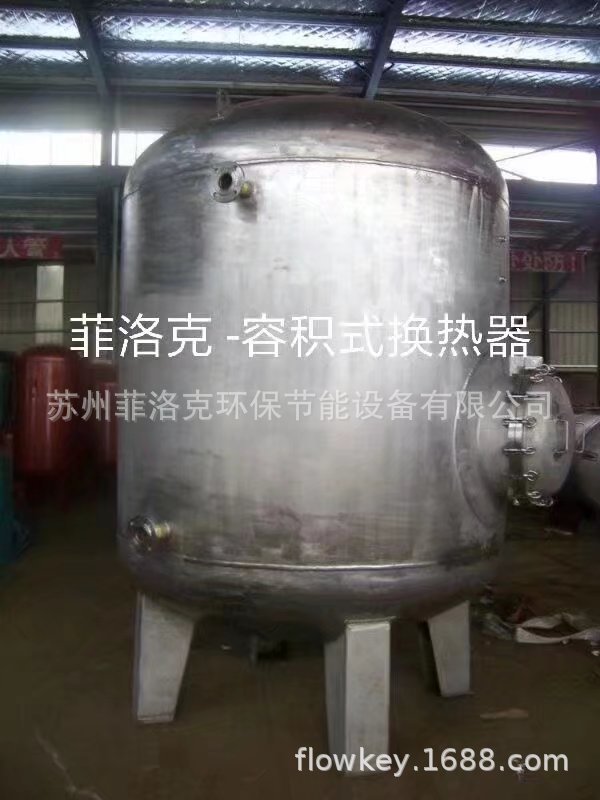

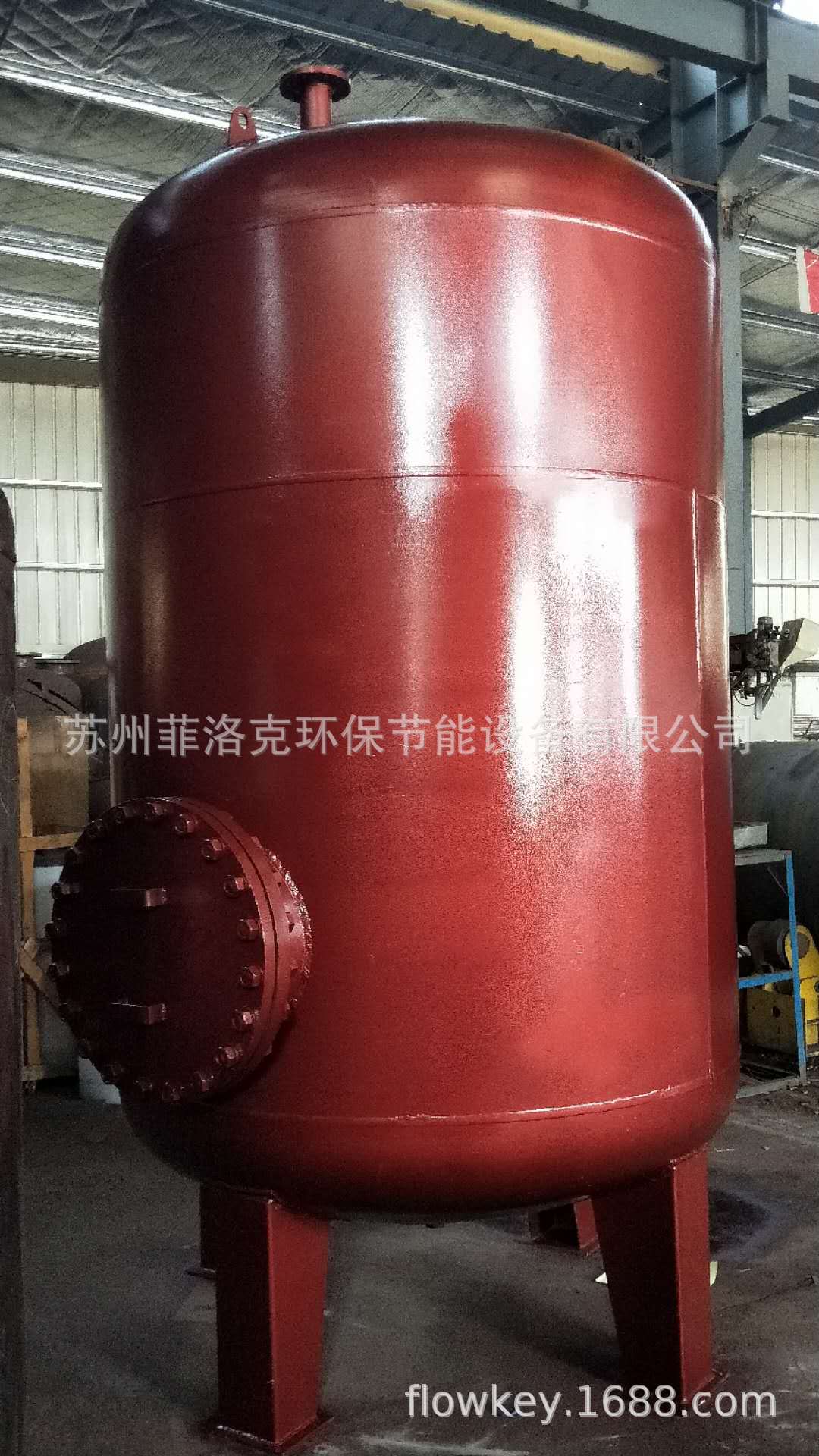

產品圖片

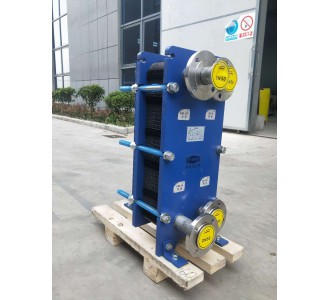

板式換熱機組簡介 不同型號價格不同 歡迎咨詢

菲洛克換熱機組是由板式換熱器、水泵、閥門、過濾器、配電箱、變頻器、儀表及控制系統等由管路連接，在工廠預組裝，安裝在同一底座上的智能型

換熱設備。機組運到安裝現場后，只需連接一次側、二次側及補水管道，接通電源即可投入運行。同時機組具有機構緊湊，便于遠程運輸、 占地面積小、安

裝現場就位靈活等特點。

工作原理

① 工作流程

機組由一次側,二次側及補水系統組成，一次側指熱量或冷量的提

供側，二次側指熱量或冷量的接收側，一側次通過板式換 熱器將熱量

或冷量傳遞給二次側，二次側設有循環泵，通過循環水將熱量或冷量

傳遞給用戶。

控制原理

②機組設計

 機組采用自動控制系統對機組進行自動及遠程監控，達到熱力站無人

值守自動運行。機組控制由具有測控功能的控制器、電 控柜、傳感器、

執行機構及通訊系統組成。控制器通過與其相連的傳感器和執行機構完成

對換熱器和其它現場設備的數據采集和控制功能，傳感器和執行機構應包

括溫度傳感器或溫度變送器、室外溫度傳感器、壓力變送器、差壓變送器

、流量計、熱量表、液位變送器、電動調節閥、變頻器和電磁閥等。

③監控參數

室外溫度：一，二次側的供、回水溫度，一，二次側的供、回

水壓力；（蒸汽的壓力，溫度，凝結水的溫度）一次側熱量 。(蒸汽

流量）二次側供水流量，補水流量，補水水箱水位，循環水泵和補

水泵的啟停及運行狀態等。

④ 執行機構

—次側的電動調節閥，二次側循環水泵變頻器。補水泵變頻器和電

磁閥等。

⑤ 溫度控制

機組由帶室外氣候補償?shù)亩蝹?cè)供、回水溫度或二次側的供、

回水平均溫度控制一次側電動調節閥；其它機組由二次側供水溫度

控制一次側電動調節閥。用于采暖的機組可直接手動設定二次側的

供水溫度、回水溫度或供回水平均溫度來控制一次側的電動調節閥

。可直接手動設定值班采暖的運行模式，可根據一次側的回水溫度

來輔助調節一次側的電動調節閥。

⑥ 壓力控制

按二次側定的壓力或供、回水壓差，來控制二次側循環水泵的運行頻

率，或直接設定二次側循環水泵的運行頻率，按設定的補水壓力，來控制

補水泵的運行頻率，二次側設有電磁閥（安全閥）當系統超過設定壓力時

電磁閥{安全閥）自動開啟泄水。

⑦ 通訊系統

機組控制器可在主動和被動方式下用標準的通信協議與監控中心進行數據通信。同時控制器具有顯示操作功能，可對參數、報警設置等進行現場修改和設定。

設計原則

Ø 機組設計

菲洛克換熱機組是按照國家相關規范，并結合自己多年的豐富經驗進行設計的。設備和管路的布置，外形美觀、管道接口流暢、壓力損失小、檢修方便

、便于操作和觀測；機組的底座和支撐結構有足夠的強度和穩定性；板式換熱器的兩側留有維修空間，循環水泵的出口，避開板式換熱器，管徑同水泵出口

管徑；一次倆介質為蒸汽時，其介質在管道內的流速小于40m/S 。 —次側介質為熱水時，其介質在管道內的流速小于2m/S；二次側介質在管道內的流速小

于2.5m/S。換熱機組管路及設備的壓力降一次側不超過100kPa .二次側不超過120 kPa，設置固定的吊裝點。

Ø 板式換熱器

板式換熱器的設計壓力取一次側或二次側的最高工作壓力，設計溫度取一次側或二次側的最高工作溫度。板片的材質根據工藝所使用的水質選取，單臺

板式換熱器的板片數不大于150片，墊片采用非粘結式橡膠墊片。單一工況下，機組中板式換熱器不超過2臺并聯運行，機組內不設置備用板式換熱器。壓力

降，一次側不得大于30 kPa ，二次側不得大于50 kPa ，傳熱系數大于 3000W/m2.℃。

Ø 水泵

機組的額定循環流量小于或等于200t/h 時，選用一臺循環水泵。額定循環流量大于200t/h 時，選用二臺循環水泵并聯運行。換熱機組內的循環水泵根

據需要考慮是否設置備用泵，機組內設置置一臺補水泵，根據需要考慮是否設置備用泵。

Ø 閥門及其他管路附件

機組與外界管道接口處使用的關斷閥選用球閥，水泵的進出口選用閘閥或蝶閥，機組內的循環水泵出口設置止回閥。在循環水泵的入口管上，沒罝安全

閥，安全閥的管徑為機組回水管管徑的1/5。安全閥按設計要求確定開啟壓力和回座壓力。在機組的最低點設置泄水閥，泄水閥選用球閥。泄水閥的管徑不

小于DN20。機組內的法蘭與管道同心，并保證螺栓自由出入。法蘭縲栓孔跨中布置。在一次側的供水管道上和二次側的回水管道上均設置過濾器，過濾器

能除去大于或等于2.0mm 的微粒。濾網使用不銹鋼，并帶有龍骨；過濾器應介質流向安裝，其排污口朝向便于檢修的位置。

優點

可供熱，供冷或冷熱共用。

高品質組件 主要組件采用國際知名品牌。

準確的選型 先進的計算機軟件優化設計，設計更合理。

產品規格多 量身定做，經濟合理。

運行費用低 采用世界先進技術，全智能化的自動控制設計；

達到真正的無人職守。遠程監控，節約人力資源。

安裝簡便 只需要連接外管網和電源便可正常運行，占地面積小；

結構緊湊，高效、節能、低噪音。
