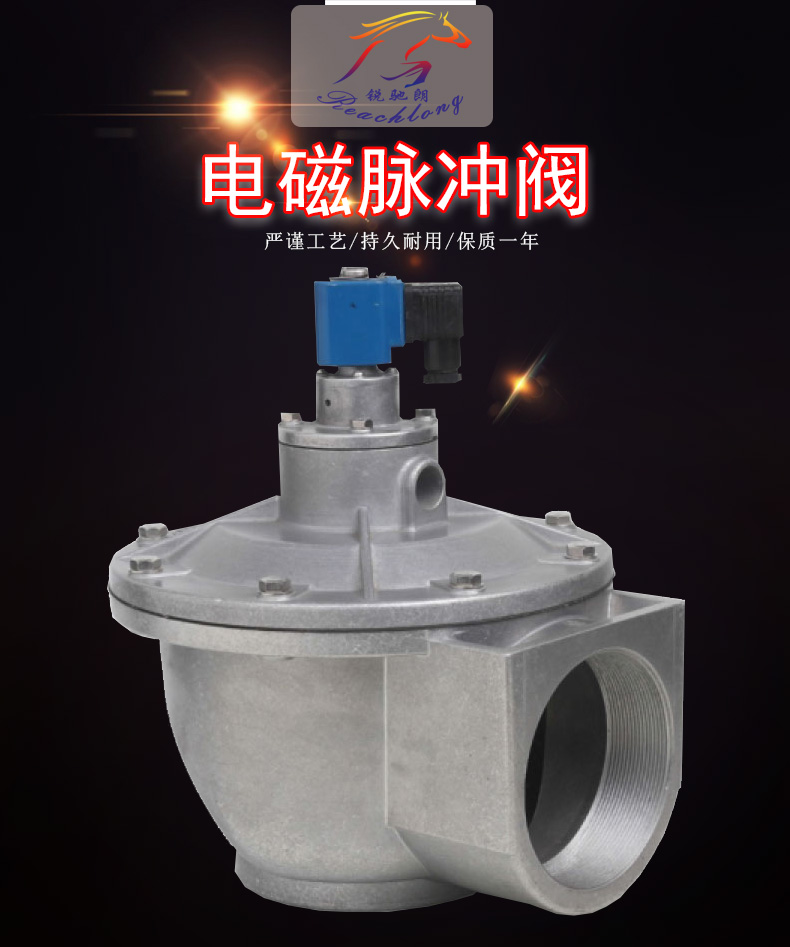

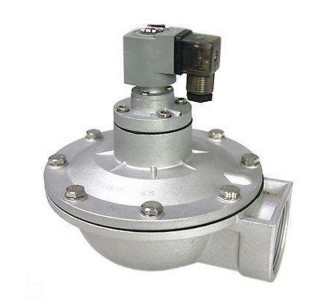

一、直角式電磁脈沖閥

直角式電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。其出氣口與進氣口成90度夾角故被稱為是直角式電磁脈沖閥，受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器壓力保持在設定的范圍之內，以保證除塵器的處理能力和除塵效率。

二、直角電磁脈沖閥是脈沖噴吹清灰裝置的執行機構和關鍵部件，主要分直角式、淹沒式和直通式三類，電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關"。受脈沖閥噴吹控制儀輸出信號的控制，脈沖閥一端接壓縮空氣包，另一端接噴吹管，脈沖閥背壓室接控制閥，脈沖控制儀控制著控制閥及脈沖閥開啟。當控制儀無信號輸出時，控制閥的排氣口被關閉，脈沖閥噴口處關閉狀態;當控制儀發出信號時控制排氣口被打開，脈沖閥背壓室外的氣體泄掉壓力降低，膜片兩面產生壓差，膜片因壓差作用而產生位移，脈沖閥噴吹打開，此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴出(從噴吹管噴出的氣體為一次風)。脈沖閥壽命:規范安裝、正確使用、合理維護的條件下使用五年。

三、工作原理

直角式電磁脈沖閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室,高壓氣從進氣口接入，進入下氣室，當脈沖閥未得電時，氣體通過上下兩殼體的恒壓管道以及其中的節流孔進入減壓室，由于閥芯在彈簧的作用下堵住泄壓孔，氣體不會排出，令減壓室和下氣室的壓力一致，而在彈簧作用下，膜片將噴吹口堵住，氣體不會沖出。當脈沖閥得電時，閥芯在電磁力作用下向上抬起，泄壓孔打開，氣體噴出，由于恒壓管道節流孔的作用，泄壓孔的流出速度大于減壓室恒壓管氣體的流入速度，令減壓室壓力低于下氣室的壓力，下氣室的氣體將膜片頂起，打開噴吹口。
