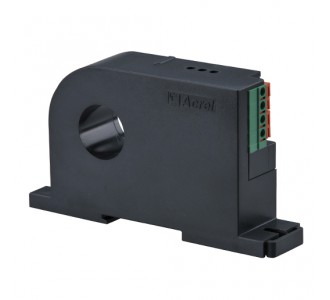

1 概述

　　BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。采用24伏或12伏電壓供電，具有過載能力強、高精度、高隔離、低功耗等特點，可廣泛用于工業自動化領域。

　　BA系列中剩余電流傳感器專用于漏電監控，監測電氣線路或電氣設備絕緣狀態，避免電氣線路或電氣設備絕緣性能降低引起的事故。產品符合GB/T 13850-1998、GB 1208-2006

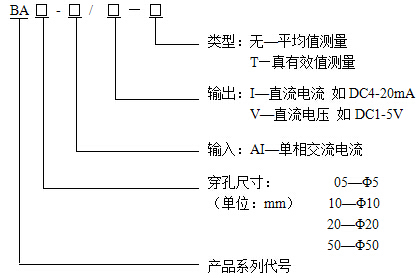

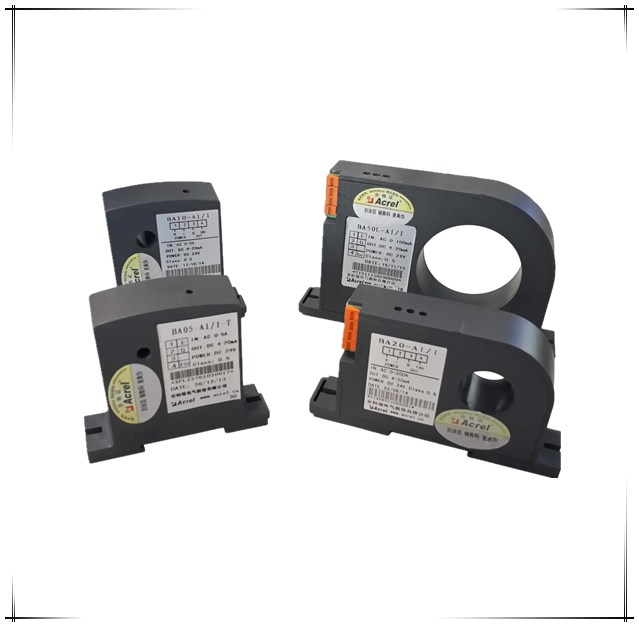

　　2 型號說明

　　注：BA50L-AI/I(V)為交流剩余電流傳感器

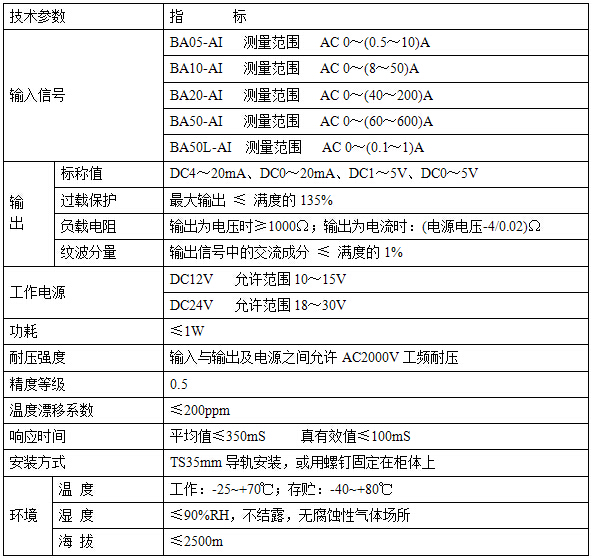

　　3 技術指標

　　4 外形及穿孔尺寸

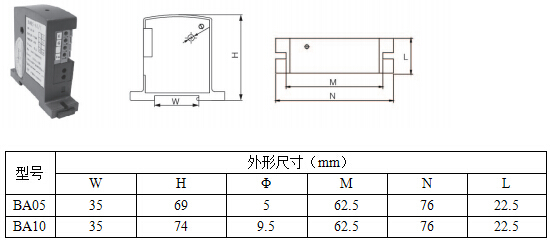

　　● BA05、10電流傳感器外形及穿孔尺寸

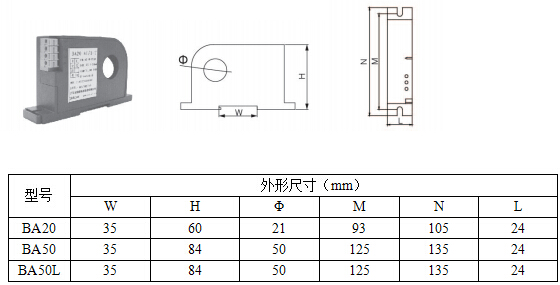

　　● BA20、50、50L電流傳感器外形及穿孔尺寸

　　5 接線示例

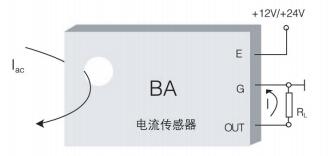

　　如圖所示穿心輸入Iac，電流輸出型傳感器的輸出為共地電流源，電壓輸出型傳感器的輸出為共地電壓源。圖中RL是用戶負載，輸出為電流時，負載≤400Ω(12V供電)或≤800Ω(24V供電);輸出為電壓時負載≥1kΩ。
