一、概述
1.必要性
        隨著經濟、科技的迅猛發展，人們開始追求建筑設施的人性化、舒適化，大量高層特大型建筑，及地下建筑的涌現導致了建筑物的通道更長、更復雜。本著以人為本，生命安全為重，對于人員密集、疏散距離長、疏散通道多、拐彎多、環境復雜的建筑，通常采用的疏散指示方式不是很合理，不僅費用高，而且檢查維護很不方便，不能集中管理。故而實施迅速有效地安全疏散系統，是避免造成群死群傷的重要措施，這樣智能疏散系統應運而生。
        在智能建筑和數字社區的規劃和設計中要求確保建筑物與外部信息通信網的互聯及信息暢通，對語音、數據、圖像和多媒體等各類信息予以接收、交換、傳輸、存儲、檢索和顯示等進行綜合處理的多種類信息設備加以組合，實現建筑物業務及管理等應用功能綜合管理，而原有的應急照明和疏散指示系統已無法實現對各應急燈點的實時控制。應急狀態下的指示燈存在滯后、斷電等現象，且固定方向式指示燈和安全出口標志，在發生火災時仍然將人員引向危險區域的方向誤導隱患，都給人群的有效疏散帶來了困難。因此而產生的不必要的人員傷亡，令每個知情人扼腕痛惜!
        消防應急照明和疏散指示系統是消防安全領域的新型產品，通過對應急指示燈安全性能全方位的實時監測和自動維護，在火災發生時能夠有效的指導人群進行及時疏散撤離，為生命撐起一片“保護傘”。

2.參考標準
GB50016-2014        《建筑設計防火規范》
GB50116-2013        《火災自動報警系統設計規范》
GB17945-2010        《消防應急照明和疏散指示系統》

3.消防應急照明和疏散指示系統簡介
        消防應急照明和疏散指示系統配合火災報警控制器的使用，在危急時刻，能夠快速針對風向、就近出口、火災的走勢、人群密度做出分析，給出安全的疏散路徑指示，智能打開消防應急標志燈的指示方向以及應急照明燈，幫助建筑內的人群實時地選擇逃生路線，指引安全逃生方向，保障群眾的人身安全，為各商家擔心的安全問題解決了后顧之憂。該系統主要應用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、星級酒店、商業樓盤等場所。

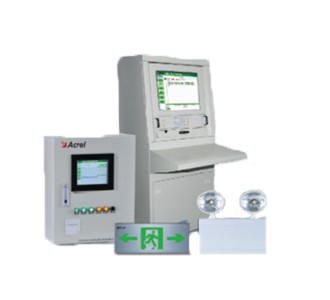

        消防應急照明和疏散指示系統由控制器（主機）、集中電源（供電），分配電裝置（分機）和燈具（疏散指示燈、應急照明燈）等幾部分組成。

二、應急照明控制器
1.概述
       控制器是消防應急照明和疏散指示系統的系統主機。控制器與火災自動報警系統主機聯動，在火災發生時，根據探頭探測的火源發生點及煙霧蔓延方向，智能地控制指示燈的開關。控制器通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之后自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示安全的疏散路線。

2.功能
◆ 系統監控功能
  監控所有終端設備包括：應急電源、分配電裝置、燈具。控制器可以監控所有系統內部組件的工作狀態，應急啟動。
◆ 應急逃生功能
  根據所處的環境狀態，例如空氣密度、人員密集度分析結果，導入平面地圖、 疏散設備信息和火災報警點信息，動態繪制逃生路線，自動開啟一條有利的逃生通道，幫助建筑內的人群迅速撤離現場。
◆ 系統顯示功能
  能實時顯示主/備電源的工作狀態、充電狀態、故障狀態以及輸出電壓、輸出電流，還能顯示各分配電裝置的狀態。
◆ 系統消防聯動功能
  消防應急照明和疏散指示系統與火災自動報警系統產品無縫對接，當發生火災時，消防聯動系統發出指令，得到火災信息，系統自動計算逃生路線。同時也可以通過自動和手動兩種方式進入應急狀態。
◆ 導光流功能
  順序閃亮頻率2～32Hz可設。
◆ 自檢功能
  自檢功能分為常規自檢、月檢和年檢，定期檢查電路故障，消除安全隱患。其中常規自檢方式為所有指示燈閃亮、顯示器、音響器件發聲；月檢方式為上電24H后，每隔30±2天應急工作30~180秒；年檢方式為每年應急工作30min。
◆ 超長供電
  實現主/備電源的自動轉換，備電可工作不少于3小時。
◆ 故障處理
  當電路中發生欠壓、短路、斷路等情況時，控制器會發出故障聲、光信號，并在顯示屏上指示出發生故障的路段和故障類型。
◆ 易維護操作
  嵌入式開發的人機交互的圖形操作界面，界面清晰美觀，實時圖標形式形象的顯示每個區域的終端設備的工作狀態和疏散方向；具有歷史信息一鍵查詢等功能。
◆ 權限設置
  控制器設置權限密碼，非專業人員不能操作。

3.技術參數

4.外形及安裝尺寸（單位：mm）

三、應急照明集中電源
1.概述
      應急照明集中電源是安裝在建筑物內的備用集中式應急電源裝置。當建筑物發生火災、事故或者其他緊急情況時，應急電源可以為消防標志燈、照明燈提供應急供電，保證消防應急照明和疏散指示燈正常工作。

2.功能
◆ 監控功能
  緊急接收應急照明控制器命令，并上傳狀態信息至控制器。
◆ 聲光報警顯示功能
  檢測與電池連接線開路故障、應急輸出回路輸出開路故障、應急狀態下電池電壓低于保護閾   值故障，發出故障聲、光信號，并顯示故障類型。
◆ 應急功能
  具有手動、自動兩種方式進入應急狀態，并設有具備特殊權限人員操作的強制應急按鈕。
◆ 巡檢功能
  具有電池巡檢功能，實時監測備用電池的狀態；并通過液晶顯示主電電壓、備電電壓、輸出電壓、輸出電流。
◆ 月檢、年檢功能
  具有月檢、年檢功能，可定時對應急電源自身應急進行測試，防止應急時出現故障。
◆ 測試功能
  通過測試按鈕可直接模擬主電故障。
◆ 超載運行
  能夠在空載、滿載10%和超載20%條件下運行。

3.技術參數

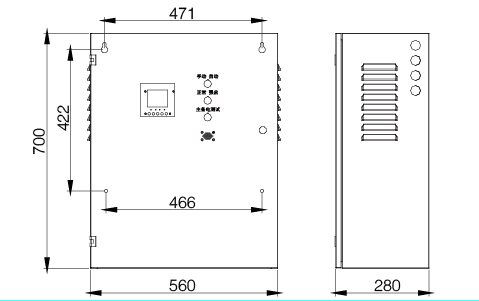

4.外形及安裝尺寸（單位：mm）

四、應急照明分配電裝置
1.概述
       分配電裝置將應急電源箱的電分配給燈具，并提供燈具與控制器之間通訊的橋梁作用。
2.功能
◆ 傳達命令
  實時接收應急照明控制器命令，并將命令下傳至燈具；
◆ 監控功能
  將電量分配至現場燈具；并向應急照明控制器上傳應急照明分配電裝置和各燈具的狀態信息；
◆ 應急功能
  應急狀態或發生故障時，應急指示燈將點亮。
◆ 支路故障報警功能
  支路發生故障時，故障指示燈將點亮。

3.技術參數

4.外形及安裝尺寸（單位：mm）

五、消防應急照明燈具和標志燈具
1.概述
        消防應急照明燈具為人員疏散逃生提供照明。其安裝方式有壁掛式、嵌頂式兩種。
        消防應急標志燈具為人員疏散逃生指引方向。其安裝方式有壁掛式、吊掛式、地埋式三種。

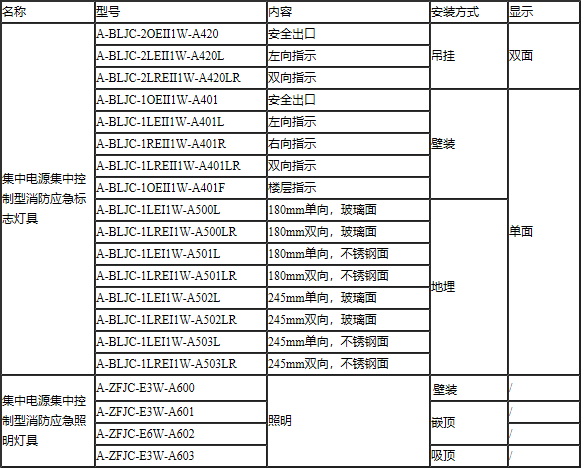

2.選型一覽表

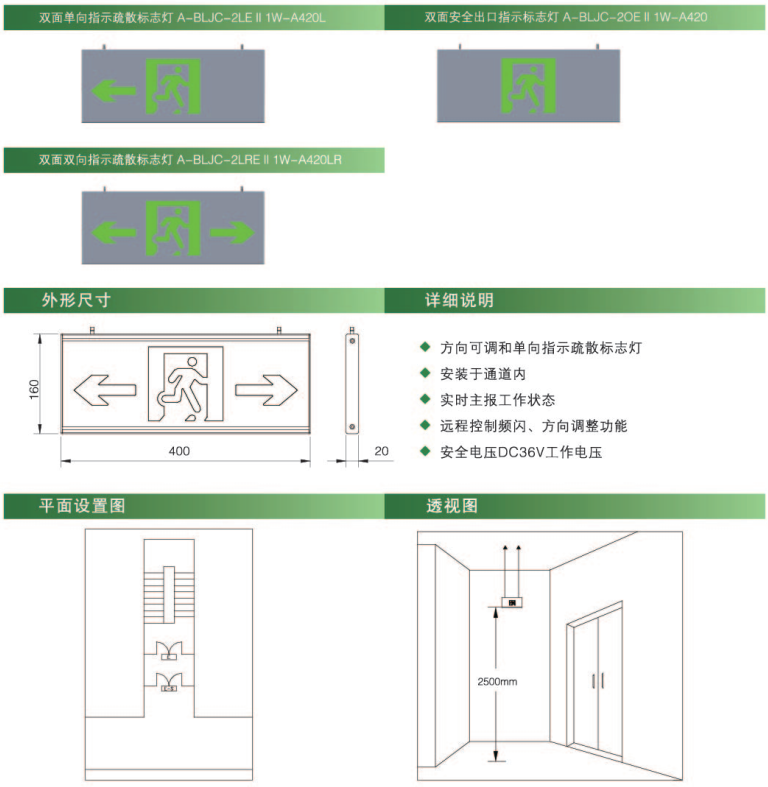

3.集中電源集中控制型疏散指示燈（雙面吊裝）

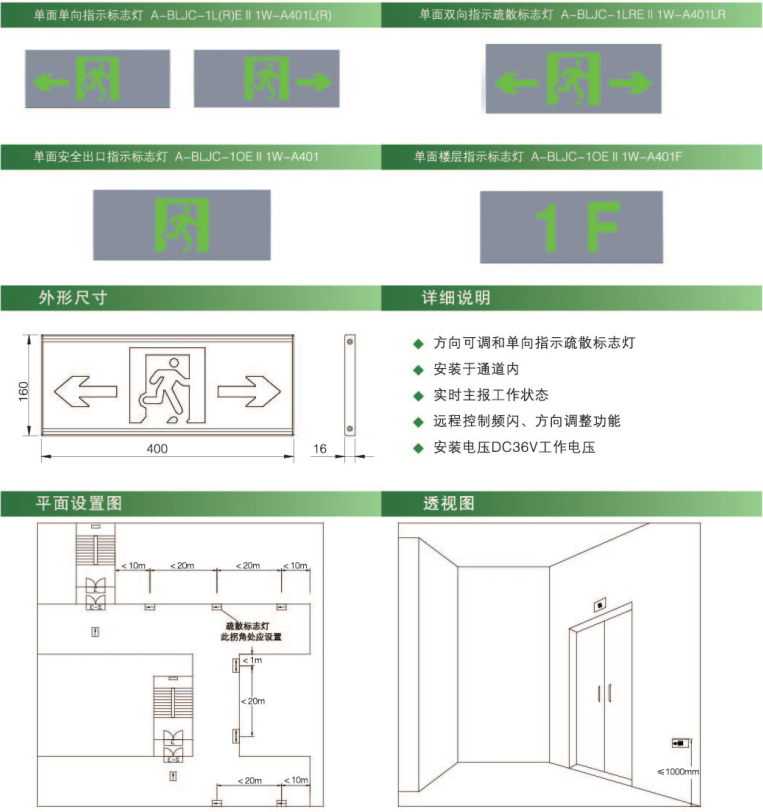

4.集中電源集中控制型疏散指示燈(壁裝)

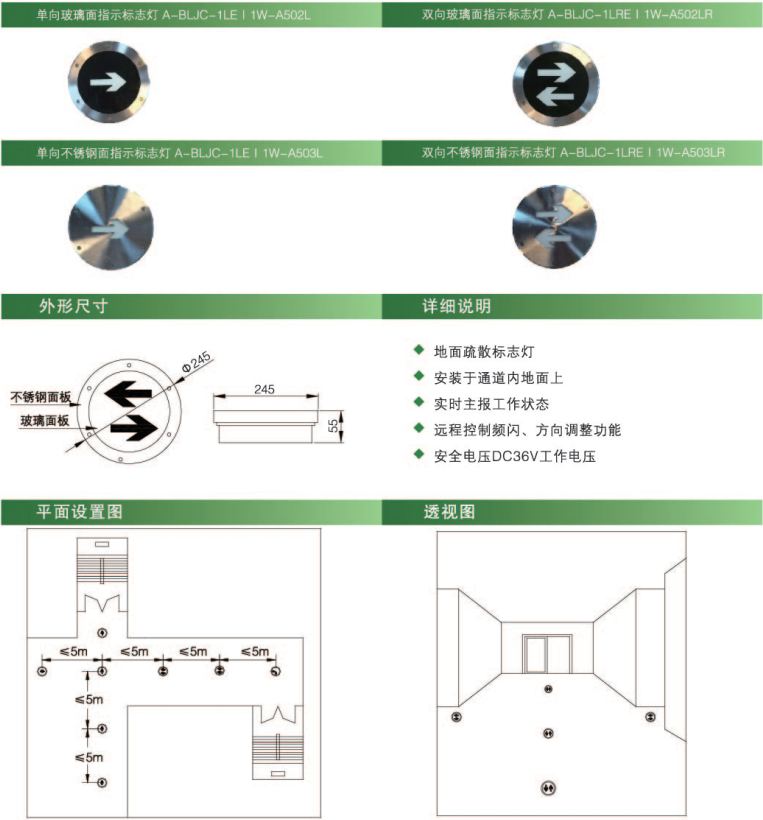

5.集中電源集中控制型疏散指示燈(地埋180mm系列)
6.集中電源集中控制型疏散指示燈(地埋245mm系列)

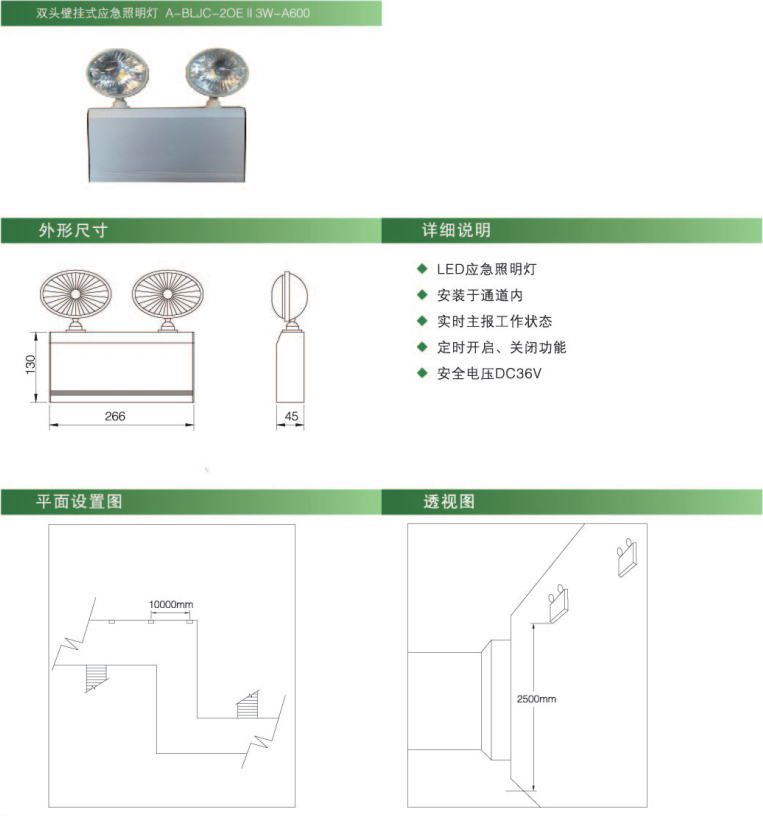

7.集中電源集中控制型疏散指示燈（壁掛）

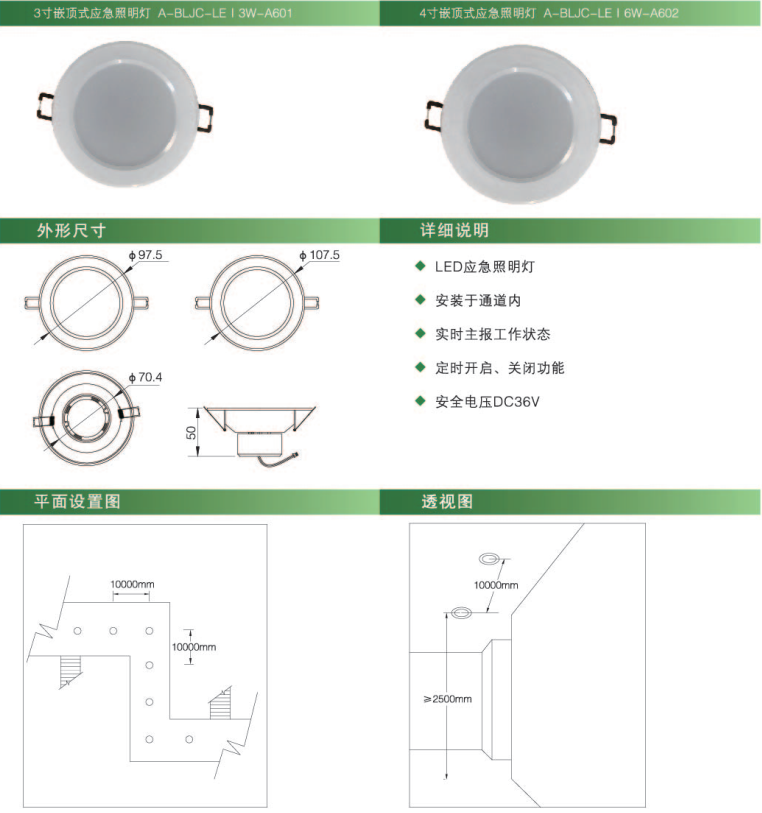

8.集中電源集中控制型疏散指示燈（嵌頂）

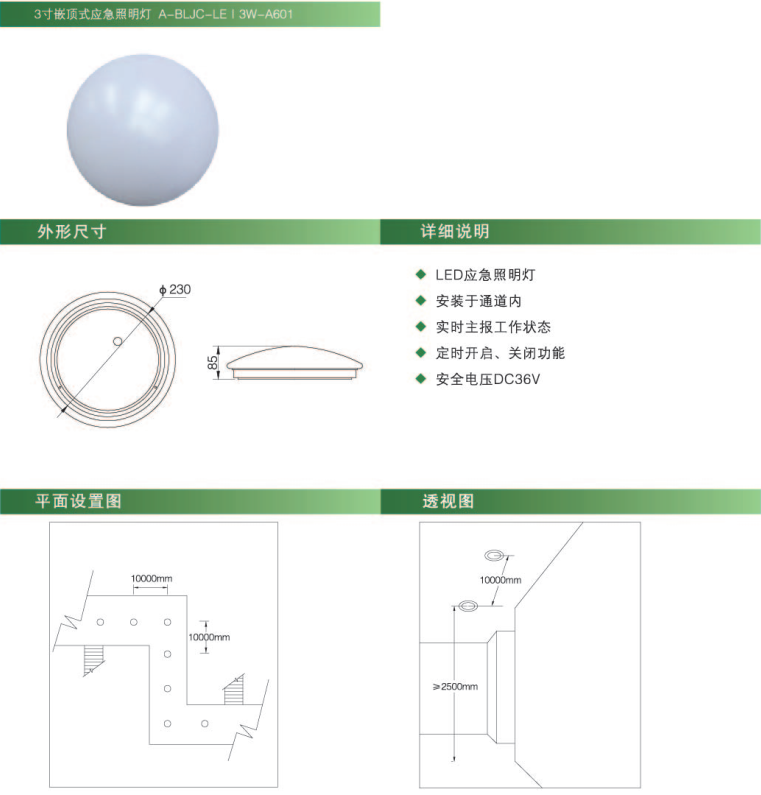

9.集中電源集中控制型疏散指示燈（吸頂）

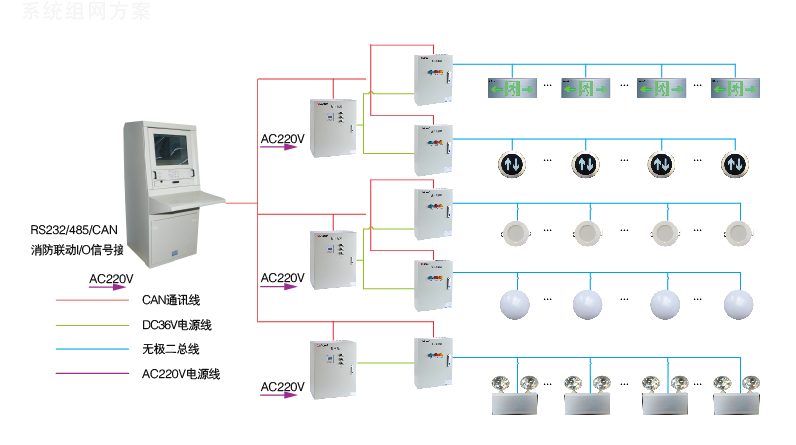

六、系統組網方案
七、系統的設計與應用
1.系統設計目標
      A100消防應急照明和疏散指示系統，是根據國家現行規范標準由安科瑞電器股份有限公司研發的系統。該系統配合火災報警控制器的使用，在危急時刻，能夠快速針對風向、就近出口、火災的走勢、人群密度做出分析，給出安全的疏散路徑指示，智能打開消防應急標志燈的指示方向及應急照明燈，幫助建筑內的人群實時地選擇逃生路線，指引安全逃生方向，保障群眾的人身安全，為各商家擔心的安全問題解決了后顧之憂。

2.系統設計規程
2.1 一般要求
◆ 消防應急照明和疏散指示系統設計時應為符合國家標準和有關準入制度的產品。
◆ 應根據建筑物的用途、建筑規模、使用人員特點等因素選擇和設置消防應急照明和疏散指示系統。
◆ 設置消防安全疏散指示時，應采用消防應急標志燈或消防應急照明標志燈；非燈具類疏散指示標志可作為輔助指示標志。
◆ 消防應急燈具連接的主電供電方式與控制方式應保證在火災發生時，能使所有消防應急燈具全部切換到應急工作狀態。
◆ 給消防應急燈具供電的回路（包括集中電源型消防應急照明系統的應急供電回路）中嚴禁設置可關斷燈具充電及關斷燈具應急狀態的燈開關裝置、插座及其它負載。
◆ 消防聯動控制器或火災報警控制器應能控制系統由正常供電狀態轉入應急工作狀態、由應急工作狀態轉入正常工作狀態。
◆ 應急照明控制器應設置在消防控制室內，并能接收火災自動報警系統的轉入應急工作狀態的聯動控制信號，控制相關消防應急燈具轉入應急工作狀態。
2.2 設置場所
在設有消防控制室的場所，應設置消防應急照明和疏散指示系統控制裝置或具有相應功能的組合設備。
2.3 設置部位
◆ 應急照明控制器的設置
a. 應急照明控制器應設置于消防控制室內，沒有消防控制室時，應設置在有人值班的場所。
b. 應急照明控制器在消防控制室落地安裝時應符合GB50116中消防控制室內布置的相關要求。
◆ 應急照明集中電源的設置
a. 應急照明集中電源的設置應符合下列要求：不宜置于火災爆炸危險環境的場所；使用酸性電池時，不應設置于帶有堿性物質場所；使用堿性電池時，不應設置于帶酸性的場所；應距暖氣等熱源1m以上。
b. 應急照明集中電源柜（箱）落地安裝時宜高出地面150mm以上，屏前和屏后的通道最小寬度應符合GB50054中的規定。
◆ 應急照明配電箱和分配電箱的設置
a. 配電箱和分配電箱宜設置于值班室、設備機房、電氣管道井或配電間等房間內。
b. 配電箱和分配電箱落地安裝時宜高出地面50mm以上，屏前和屏后的通道最小寬度應符合GB50054中的規定。
c. 配電箱和分配電箱安裝在墻上時，其底邊距地面高度宜為1.3 m～1.5m，靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.0m。
◆ 消防應急標志燈的設置
a.下列部位或場所應設置指示出口的消防應急標志燈：
  建筑物內的安全出口；
  多層、高層建筑中各樓層通向疏散樓梯間或防煙樓梯間前室的門口；
  公共建筑室內最遠點至房間疏散門距離超過15m的房間出口；
  在地面首層無障礙出口處應設置肢殘人員標志，并在各層消防電梯口設置肢殘人員標志。
b.指示出口的消防應急標志燈的設置應符合下述要求：
  應設置在出口門的內側，其標志面應朝向建筑物內的疏散通道；
  應設置在出口門的上方居中或門的旁邊，底邊離門框距離不大于200mm。
c.下列部位或場所應設置指示疏散方向的消防應急標志燈：
  疏散走道拐彎處； 地下室疏散樓梯間。
  超過20m的直行走道、超過10m的袋型走道； 人防工程；避難間、避難層及其他安全場所。
d.樓梯間應設置指示樓層的消防應急標志燈，地面層應同時設置指示地面層和指示安全出口方向的消防應急標志燈。
e.指示疏散方向的消防應急標志燈的設置應符合下列要求：
設置在疏散走道的頂部時，其底邊距地面高度宜為2.2m～2.5m。
  設置在疏散走道的側面墻上時，設置高度宜底邊距地1m以下，標志燈設置間距不應大于10m，燈具突出墻面部分的尺寸不宜超過20mm，且表面平滑。
  指示疏散方向的消防應急標志燈在地面設置時，燈具最高點與地面垂直距離高度不應大于3mm，燈具邊緣與地面垂直距離高度不應大于1mm，標志燈設置間距不應大于3m。
導向光流型消防應急標志燈的指示方向應與疏散方向相同，標志燈設置間距不應大于1.5m，在地面設置時應符合本條第2款要求。
  地面設置的消防應急標志燈防護等級應符合IP65要求。
◆ 消防應急照明燈的設置
a.下列部位或場所應設置消防應急照明燈：
  建筑物內的疏散走道、樓梯間、防煙樓梯間前室、消防電梯間及其前室、合用前室和避難層（間），應優先設置在走道交叉處及拐彎處、自動扶梯上方或側上方附近；
  配電室、消防控制室、消防水泵房、防煙排煙機房、供消防用電的蓄電池室、自備發電機房、電話總機房以及發生火災時仍需堅持工作的其它房間；
  無自然采光或夜間使用的公共場所及公共場所內流動人員數不少于5人的房間；
  寄宿制幼兒園和小學的寢室、老年公寓的房間、醫院的病房和監護室等需要救援人員協助疏散的場所。
b.四星級及以上的賓館，宜在客房內設置消防應急照明燈。

八、典型設計方案

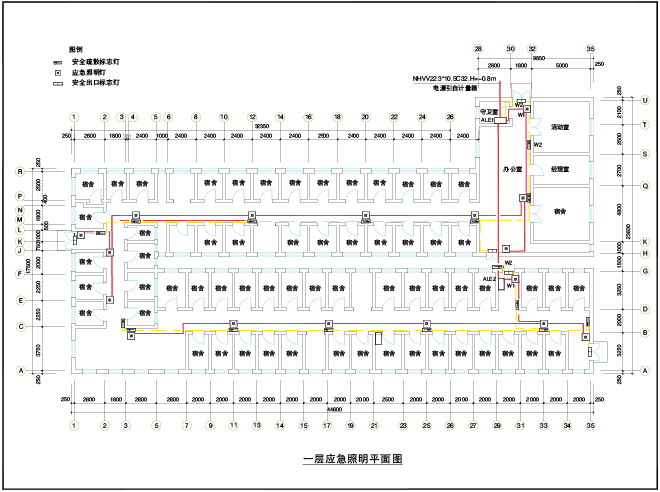

1.燈具層設計
a、參考平面圖選定好主疏散口及疏散通道，根據消防疏散指示系統設計規范以及各地設計標準，設計應急標志燈具；
b、根據項目應急照明照度要求設計應急照明燈具密度及位置分布；
c、按平面防火分區進行回路劃分，不可多個防火分區共用一個回路。每個垂直疏散通道及其擴展區可按一個獨立的防火分區考慮，并應采用垂直配燈方式；
d、單回路應急燈具不宜大于32個。


2.系統拓撲圖
  A100消防應急照明和疏散指示系統拓撲圖用于體現整個項目的系統結構，從中可以讀取系統中所有A100系統各層之間的連接關系以及應急照明控制器到消防應急燈具專用應急電源的走線，可以清晰表示應急照明分配電裝置的分布位置以及各類應急燈具的數量。


九、系統施工、安裝與調試
1.系統施工注意事項
◆ 消防應急照明和疏散指示系統應按設計圖紙施工。
◆ 系統布線應符合國家標準GB50303《建筑電氣工程施工質量驗收規范》要求。
◆ 消防應急標志燈、消防應急照明燈的安裝應符合設計圖紙要求。
◆ 集中電源型消防應急照明和疏散指示系統中應急照明集中電源的安裝應符合下列規定：
  a）應急照明集中電源的安裝場所應無腐蝕性氣體、蒸汽、易燃物及塵土；電池應安裝于通風良好的場所，嚴禁安放在有堿性物質、密封環境、有可燃氣管道、倉庫等場所，室內長期溫度不宜超過35℃。
  b）應急照明集中電源的輸出支路嚴禁連接除消防應急照明和疏散指示系統以外的其他負載。
  c）應急照明集中電源的同一配電回路不宜同時給兩個及兩個以上的防火分區的消防應急燈具供電。
◆ 應急照明控制器的控制線路應單獨穿管。引入應急照明控制器的電纜或導線，配線應整齊，避免交叉，并應固定牢靠；電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致。

2.安裝調試
◆ 消防應急照明和疏散指示系統的調試，應在系統施工結束后進行。
◆ 調試必須由專業技術人員擔當。
◆ 消防應急標志燈和消防應急照明燈的調試
a）檢查消防應急標志燈安裝位置和標志信息上的箭頭指示方向是否與疏散預案方向相符。
b）逐個切斷各區域應急照明配電箱或應急照明集中電源的分配電箱，該配電箱或分配電箱供電的消防應急燈具應在5s內轉入應急工作狀態。
c）對于設計有聯動控制功能的消防應急照明和疏散指示系統，輸入聯動控制信號，系統內的消防應急燈具應在5s內轉入與聯動控制信號相對應的工作狀態，并應發出聯動反饋信號。
◆ 應急照明集中控制器的調試
a）操作控制功能，應急照明控制器應能控制任何消防應急燈具從主電工作狀態轉入應急工作狀態，并應有相應的狀態指示和消防應急燈具轉入應急狀態的時間。
b）斷開應急照明控制器的主電源，使應急照明控制器由備電工作，應急照明控制器在備電工作時各種控制功能應不受影響。
c）關閉應急照明控制器的主程序，系統內的消防應急燈具應能按設計的聯動邏輯轉入應急工作狀態。
◆ 系統功能調試
a）模擬消防聯動控制信號，相關消防應急燈具應轉入應急工作狀態。
b）手動控制消防應急照明分配電箱，相關消防應急燈具應轉入應急工作狀態。
c）對具有選擇疏散路線的系統，模擬各種場景的火災報警信號，系統應按照預定的疏散預案控制相應的消防應急燈具，選擇的疏散路線應符合設計要求。
