簡介

　　  《安科瑞遠程預付費管理系統 》是安科瑞公司新研制的與DDSY-1352單相電子式預付費電能表及DTSY-1352三相電子書預付費電能表配套的售電管理系統。它是以電能管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設置在內的集成系統。

　　  另外可以選配遠傳閥控水表組成水電一體預付費系統，達到先交費后用水的目的，剩余水量用完自動關閥。

　　  主要完成電能表/水表參數設置，商戶售電/售水管理及能耗管理工作，操作簡便，實行物業公司遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。安裝方便，是用電管理部門、商業廣場和物業小區等管理部門，提高用電用水管理水平，解決收費難問題的理想產品。

　　  一些大集團和大物業，往往需要將多個物業環境、分散于各地的物業集中式收費和管理，面臨著數據公網傳輸，分布式財務操作，在線支付，總部財務扎口等復雜的需求，預付費云平臺可以滿足此需求。

　　0 系統特點

　　1.項目托管，免現場安裝：項目現場可以省去配置預付費服務器、安裝數據庫、短信貓等一系列工作。不但可以省去很多硬件成本，還能大大減少調試和維護成本。

　　2.遠程抄表，遠程售電：抄表信息通過網關實時上傳到云平臺，快速便捷，免去人工抄表;財務集中管理，電量實時下發，并比對充值次數防止作弊;支持一戶一電價，一戶一水價。

　　3.云端部署，集團式預付費：系統軟件升級維護不再收到客戶網絡環境的困擾，云端統一部署，升級方便快速;客戶不需要安裝客戶端。

　　4.金額預警：金額不足或金額欠費提醒、電表充值到賬提醒，都可及時短信通知商戶。

　　5.遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制、參數設置等操作，方便管理。

　　6.系統規模：接入表不受數量、地域限制，一個賬戶可以管理多個項目，系統設計容量超過十萬個計量點。

　　7.能耗分析：用戶和管理員都可查詢預付費表或管控表每天的用能狀況;可提供能耗分析+財務軌跡一體式綜合管理報表，包含用戶表的能耗、財務數據、能耗和財務的期初期末值等數據。

　　8.手機APP，在線支付：業主可以通過登錄手機APP進行購電，購水和查詢用能操作。

　　9.訪問方式不受限：系統將可以通過PC瀏覽器、平板、手機APP訪問和在線支付無人值守。

　　10.提供暖表/冷熱表系統模塊：系統可接入冷熱表(暖表/能量表)進行抄表，提供相應的報表。

　　11.權限管理更科學：賬戶與項目掛鉤，每個物業環境的財務數據互相獨立;角色設置與賬戶設置分離;集團總部用戶可訪問多個項目。

　　12.統一第三方接口API：提供統一的第三方API或SDK開發接口，第三方平臺可選擇數據接入或完全接管。

　　13.電站電能管理：提供變電所或樓層、大樓總表的遠程自動抄表，以及相關能耗分析報表的功能。

　　14.水表預付費系統：提供與預付費電表相類似的所有售水相關功能，預付水量用完自動關閥，如遠程售水、水耗報表、遠程開關閥等，并與電表集成一體化系統。

　　15.數據安全：公網傳輸數據采用AES加密算法，秘鑰分發機制，等保障數據安全。

　　16.學生宿舍環境：在學生宿舍環境下的定時時間通斷控制、惡性負載控制、基礎免費電量、費控和強控等。

　　1 系統硬件結構

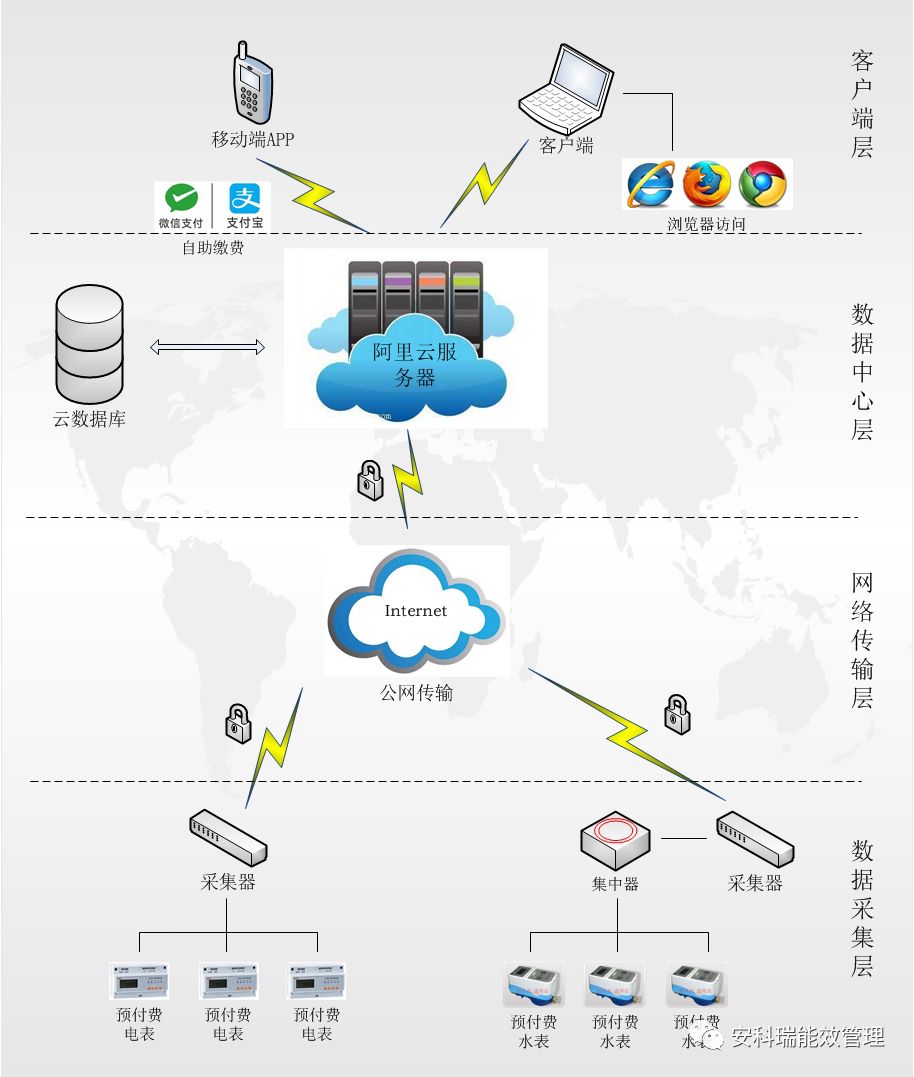

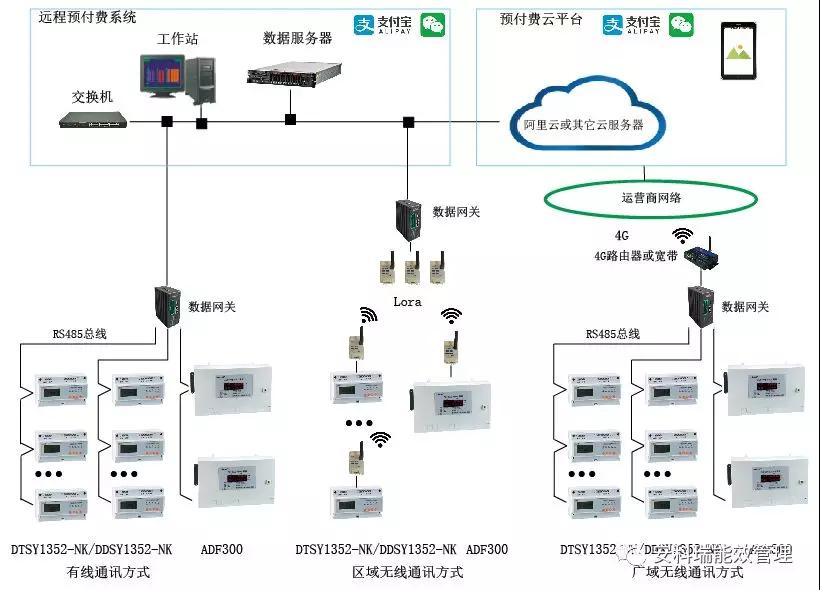

　　  底層為數據采集層，中間層為網絡傳輸層和數據中心層，上層是客戶端層。如圖所示。

　　接線方式如圖所示：

　　  本項目設計的預付費云平臺，由安科瑞品牌三相預付費電能表DTSY1352-NK/單相預付費電能表DDSY1352-NK/多用戶預付費計量箱ADF300，數據網關、RS—485總線(局域網或LORA局域網)、公網、云服務器、系統管理網站及預付費APP組成。

　　  其他可配置預付費電表型號包括如ADM100(學生宿舍)。

　　  水表型號可配置積成電子、埃美柯或者連利電子的遠傳閥控水表。

　　  計量控制獨立：電表內對應于各用戶單元的計量單元獨立，保證計量準確性：控制單元獨立，保證控制可靠性。

　　  通信管理分離：通過內嵌操作系統的通信管理機來實現對電表數據的信息采集，使信息采集分層實施，保證數據采集的實時性。

　　  符合預付費要求：電能預付費，可免去人工抄表、收費等繁瑣工作，管理方便、輕松。

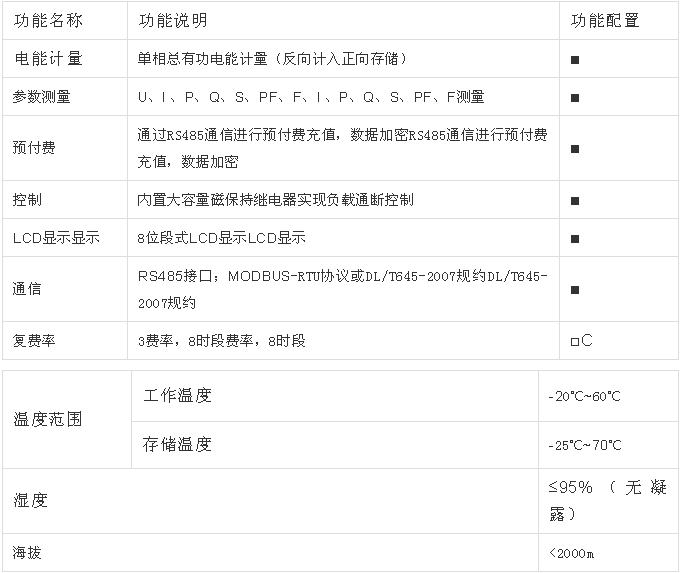

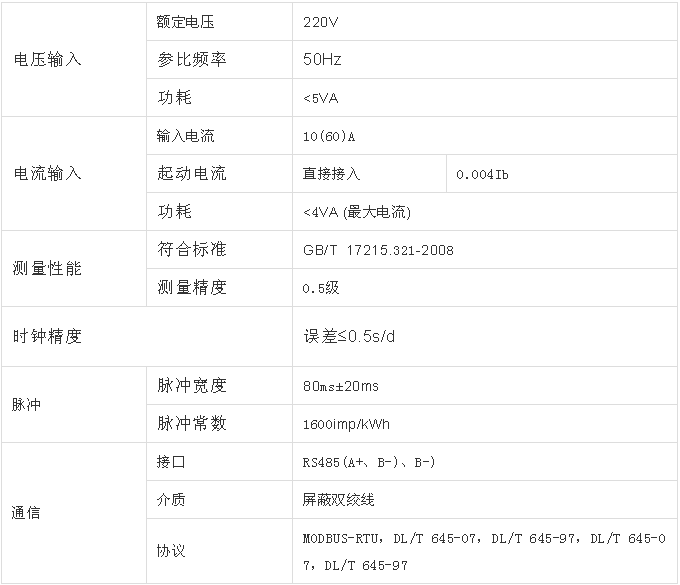

　　1.1 預付費電能計量儀表DDSY1352-NK主要技術指標

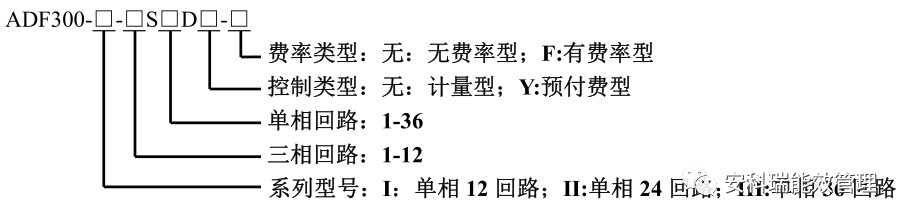

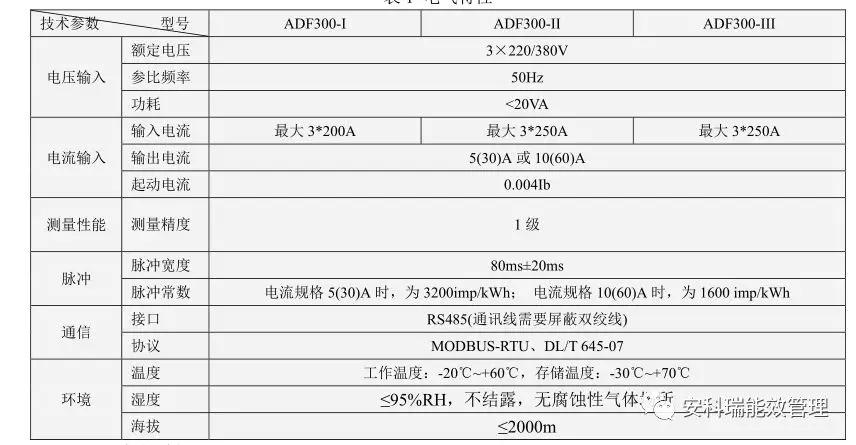

　　1.2 多用戶計量箱ADF300的主要技術指標　

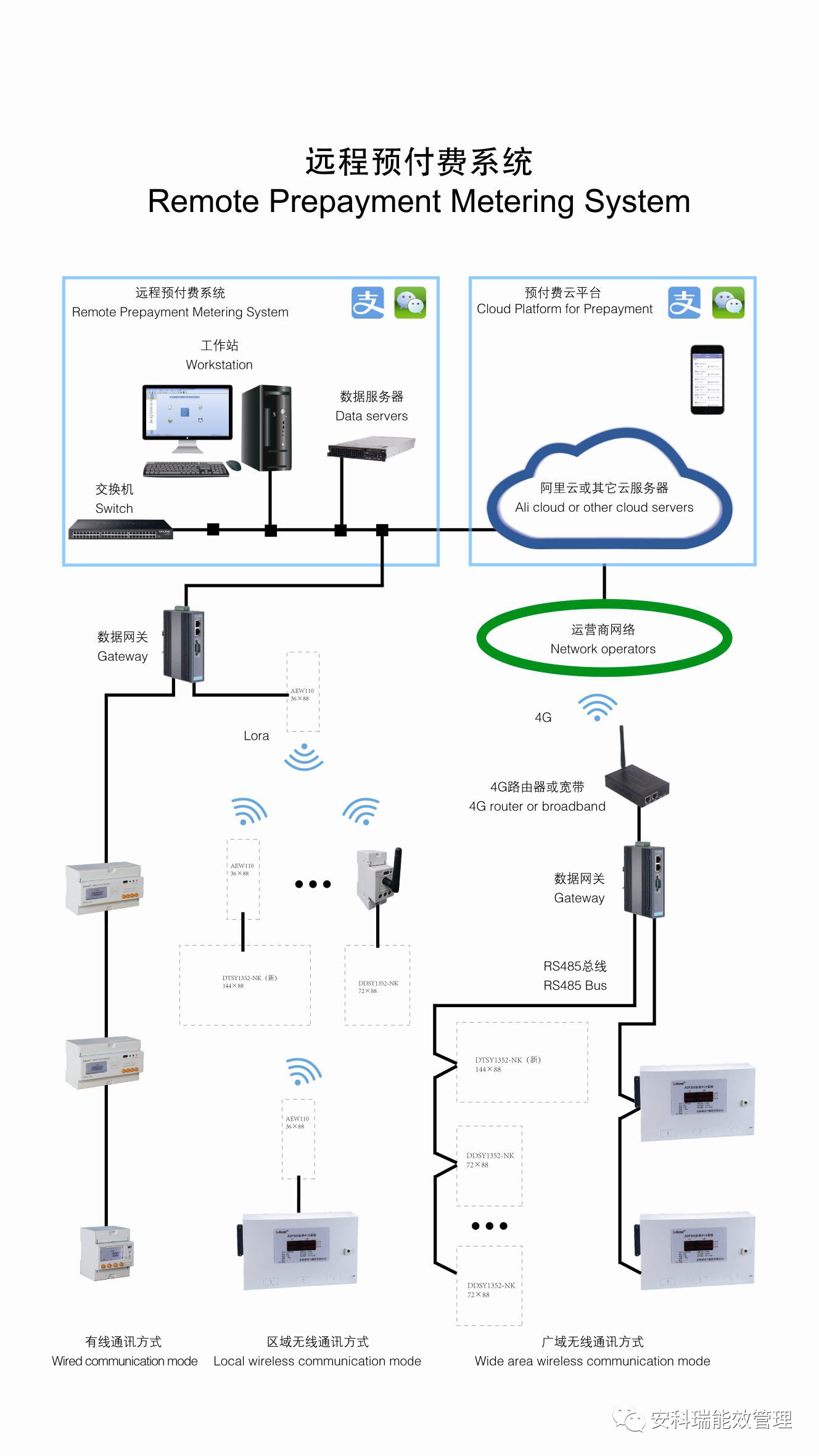

　　1.3 系統組網方案

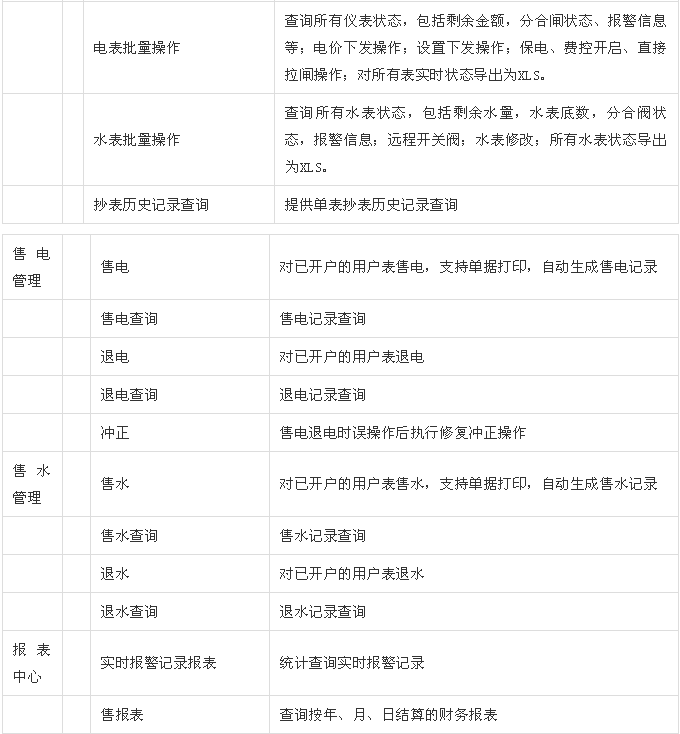

　　2 系統軟件結構

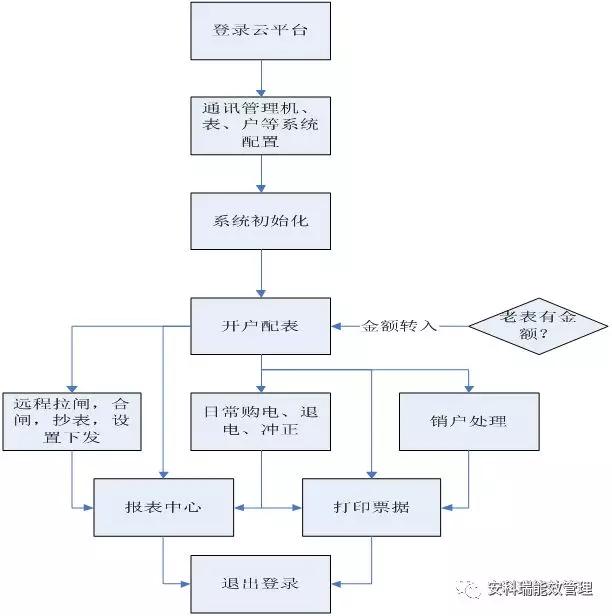

　　系統簡單使用流程圖

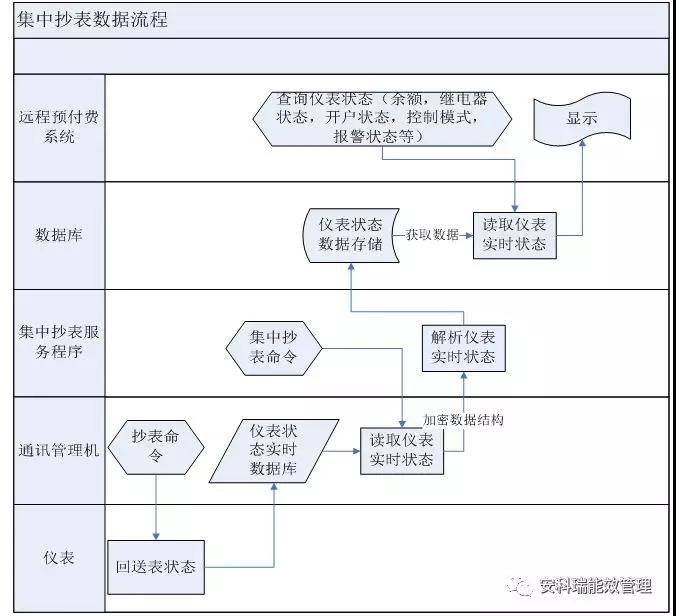

　　1、集中抄表數據流程

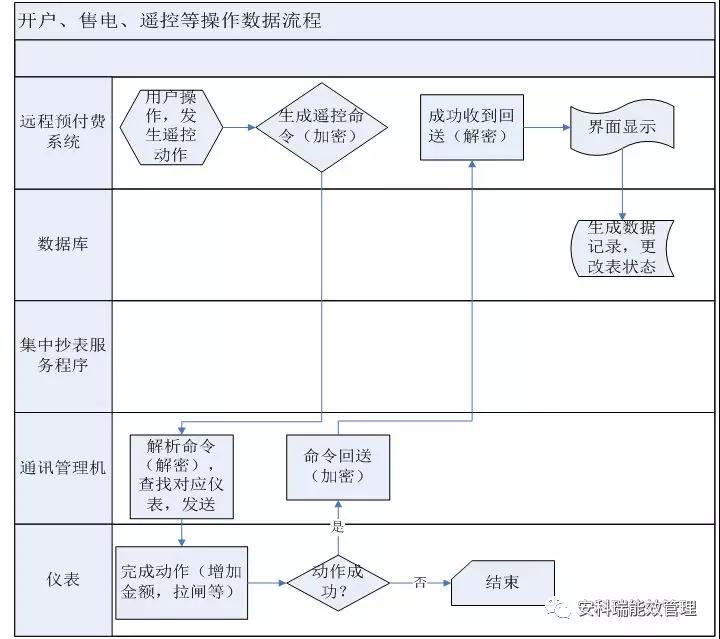

　　2、開戶、售電、遙控等操作數據流程

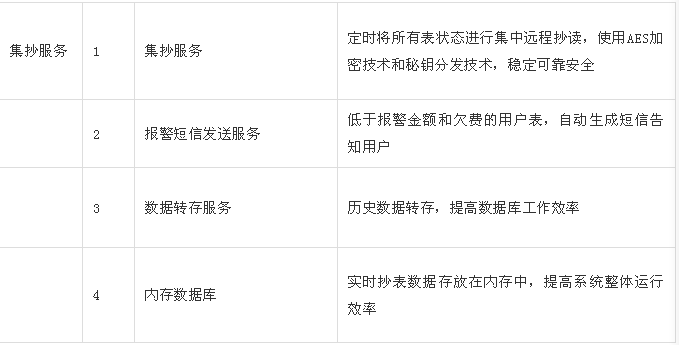

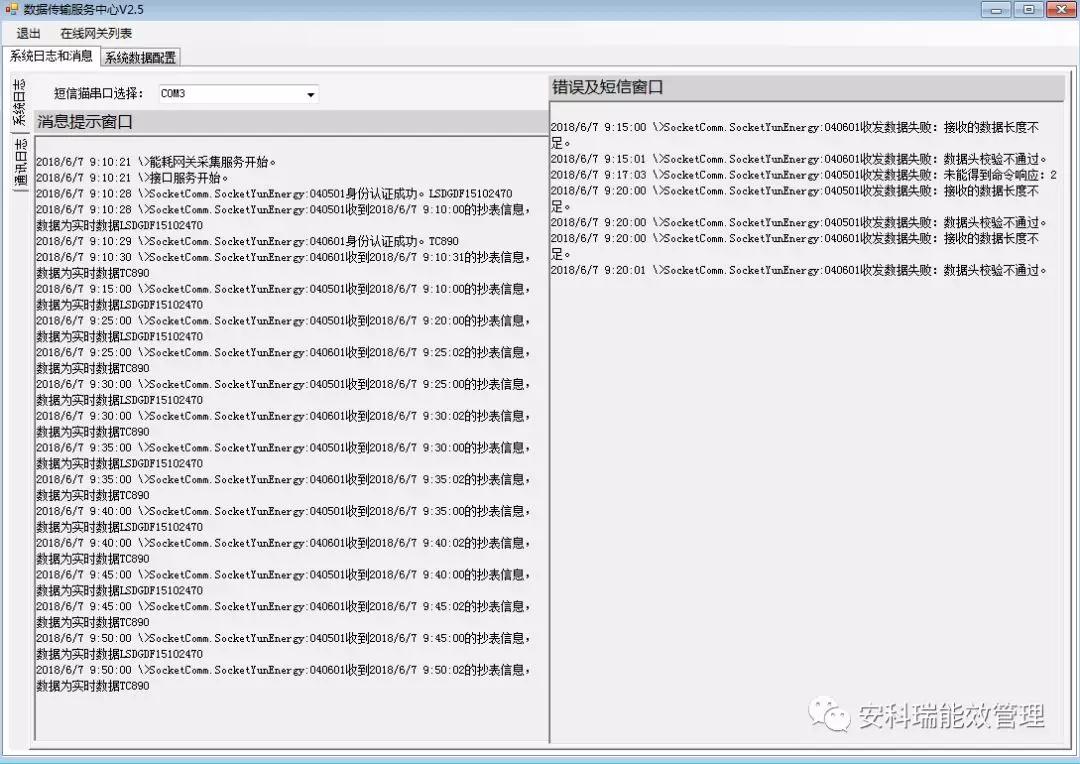

　　3、集抄服務程序

　　  集中抄表服務程序中集成了短信報警和充值到賬提醒功能，能將電費金額預警和欠費預警短信自動發送給用戶。

　　  系統默認半小時對所有表進行一次遠程集中抄表。

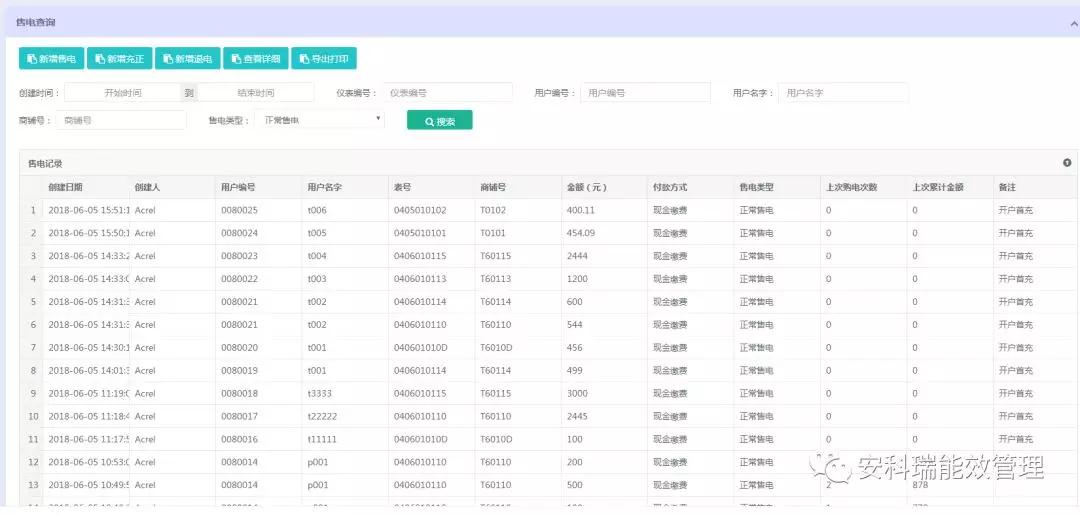

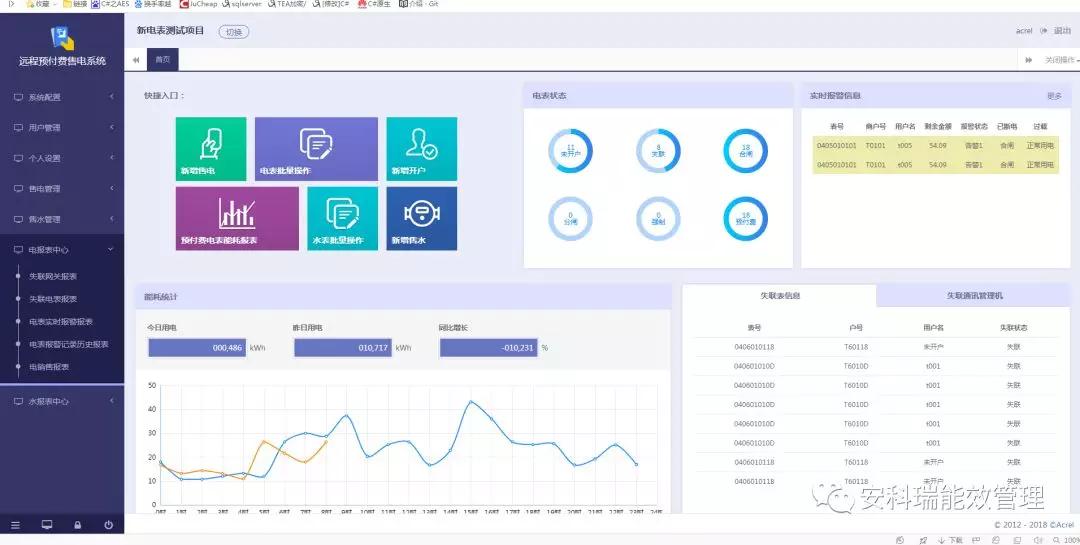

　　4、遠程預付費電能管理系統

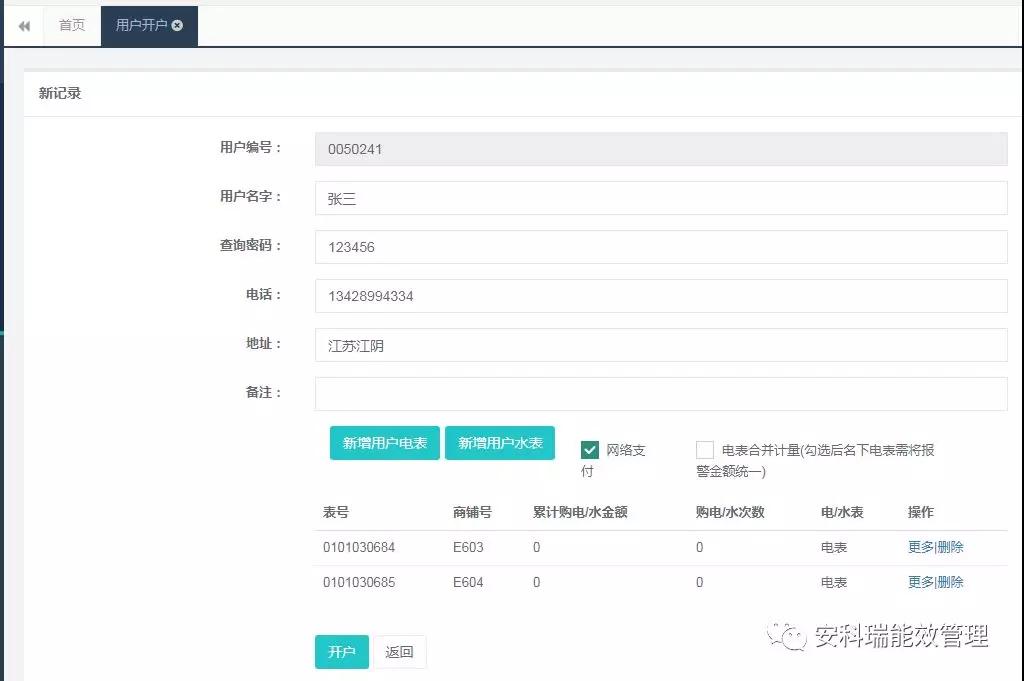

　　  系統針對商鋪開戶不僅支持一戶一表，也支持一戶掛多表的需要;同時支持和解決了項目改造后新老表切換時，老表金額轉入的問題;支持峰谷電價，支持一表一電價;可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。

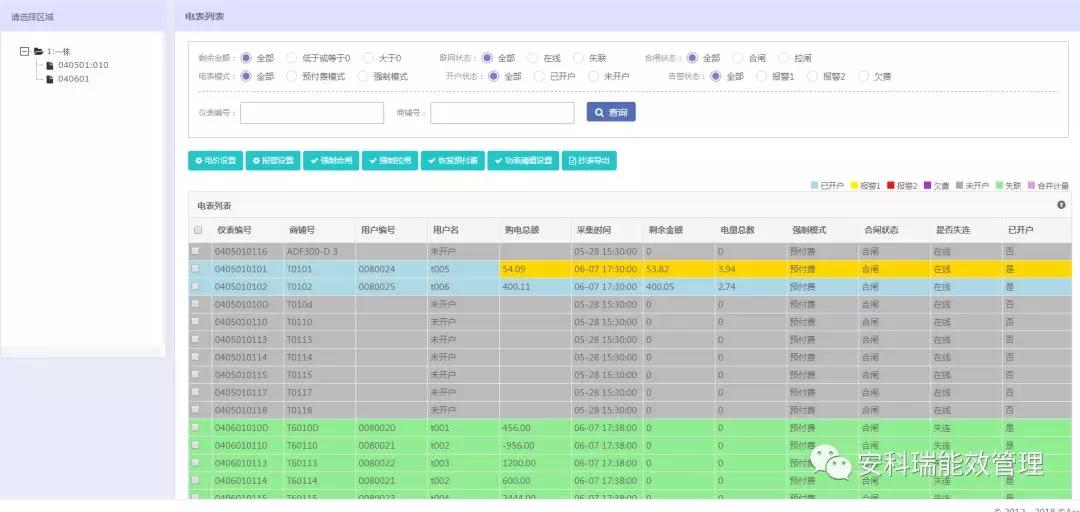

　　  批量遠程操作場景中，系統提供了多項功能，針對開戶、報警1、報警2、欠費、未開戶、失聯狀態都有不同的顏色顯示：

　　1.電價下發;2.設置下發;3.保電(強制合閘);4.恢復預付費(欠費自動跳閘);5.拉閘(強制斷電);6.抄表導出(導出當前所有表狀態為XLS)

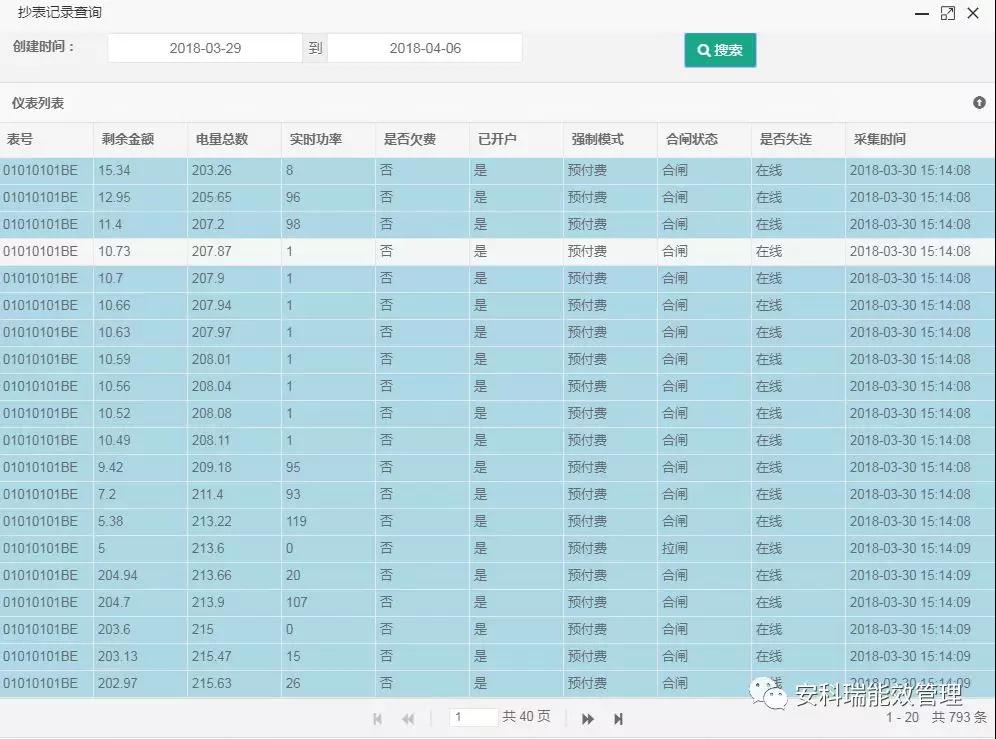

　　  如圖，可查詢單表歷史抄表記錄，用于對歷史抄表記錄進行追溯。

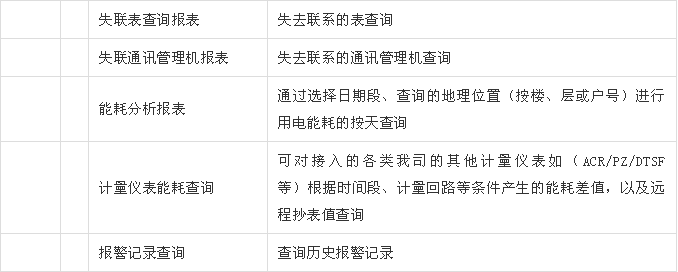

　　  系統還提供了多個報表以供查詢，分別是日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、能耗查詢報表、實時報警/歷史報警查詢報表。

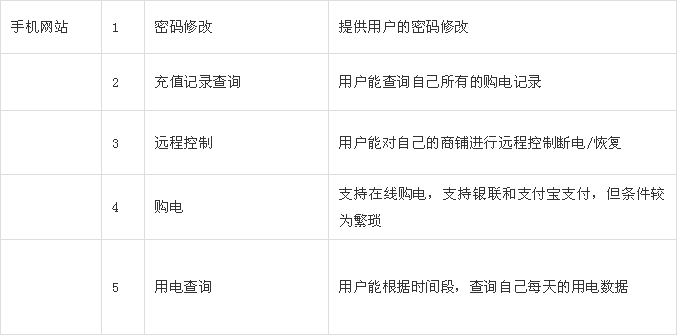

　　5、預付費APP

　　  系統支持集成在線購電和查詢手機網站，但需客戶提供1.企業資質的支付寶賬戶和支付協議或銀聯在線支付協議，2.網址域名和固定的服務器空間。

　　  具體要求可聯系安科瑞軟件部徐宇雷。要做支付的硬性條件較為繁瑣。
