1 產品特點

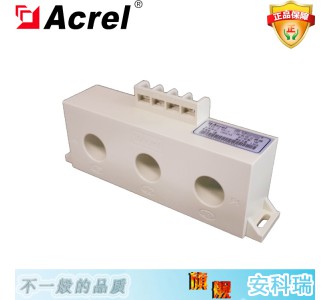

　　組合式電流互感器也叫三相電流互感器，作為電流信號采集元件，一般可與多回路電流監控裝置(AMC16)、PZ300、塑殼斷路器等產品配套使用，節約了安裝空間、減少了接線煩鎖，方便用戶的使用，有效的降低了成本。

　　2 型號說明

　　2.1 AKH-0.66/Z-10型電流互感器

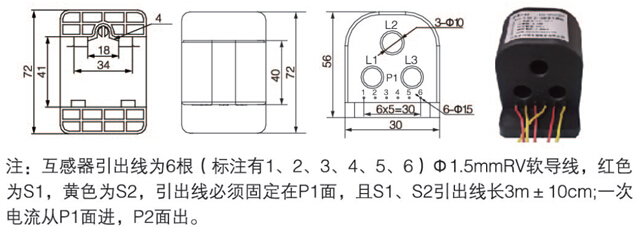

　　● 規格尺寸

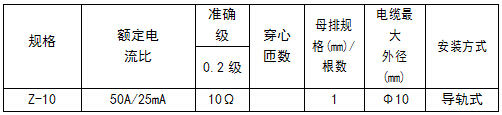

　　● 規格參數對照表

　　2.2 AKH-0.66/Z-15型電流互感器

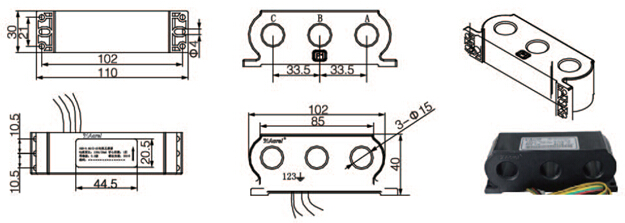

　　● 規格尺寸

　　注：一次電流從P1面進，P2面出，二次引線黃色為A相S1，綠色為B相S1，紅色為C相S1黑色為公共地，引出線為2m±10cm。

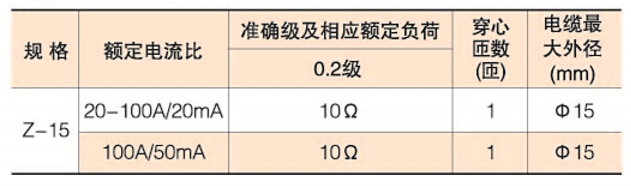

　　● 規格參數對照表

　　2.3 AKH-0.66/Z-20型電流互感器

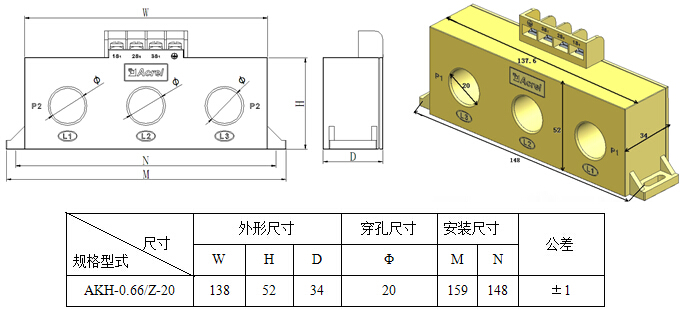

　　● 規格尺寸

　　● 規格參數對照表

2.4 AKH-0.66 Z-3×Φ35

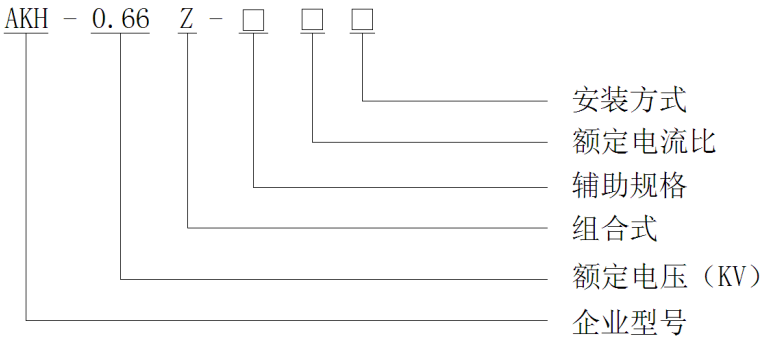

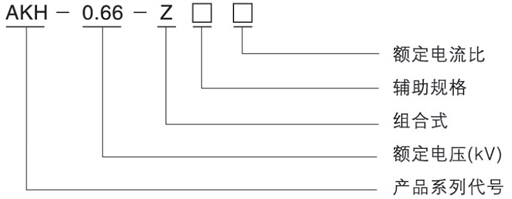

2.型號說明

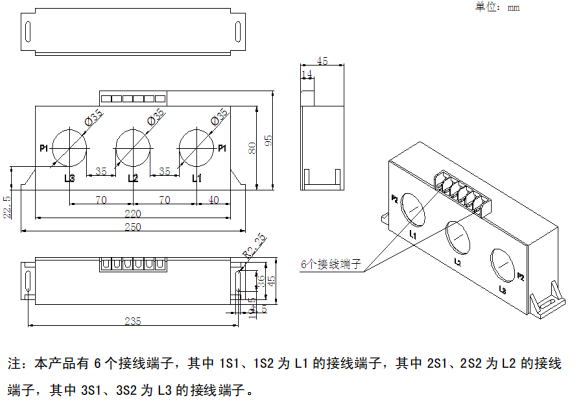

3.規格尺寸(公差：±1mm)

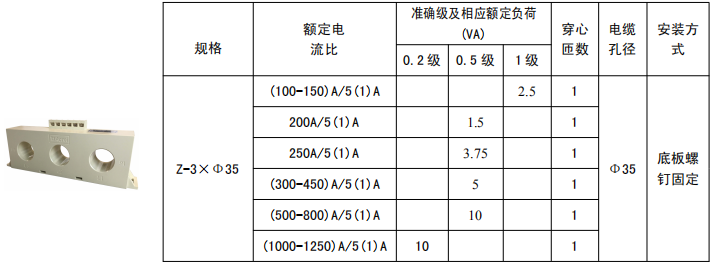

4.規格參數





5.使用環境

   額定工作電壓 AC0.66kV（等效 AC0.69kV，GB156-2003）

    額定頻率 50-60Hz

   環境溫度-30℃~70℃

    海拔高度≤3000m

    工頻耐壓 3000V/1min 50Hz

    用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

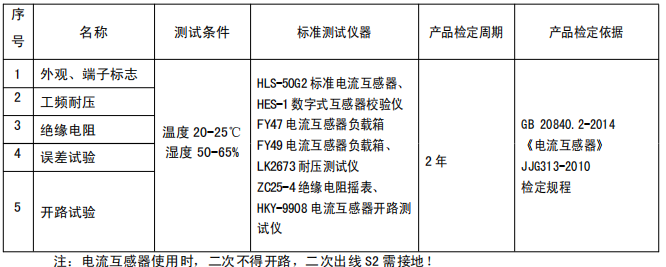

6.成品檢驗項目
