一、系統概述

　　  為了預防電氣設備及線路故障引發火災，消除電氣火災隱患，確保消防設備供電的可靠性和安全性，保護人身和財產安全，提高系統設備利用率，《DGJ08-2048-2016 民用建筑電氣防火設計規程 》規定了電氣綜合監控系統的相關內容。

　　  根據標準相關要求，安科瑞電氣股份有限公司憑借強大的研發實力和十多年在電氣安全解決方案方面的豐富經驗，積極推出了Acrel-5000EIM電氣綜合監控系統，將電力監控系統、能耗監測功能、電氣火災監測、消防設備電源監測、浪涌保護監測等系統功能深度優化融合為統一的系統，簡化了設備配置和現場布線，提高了設備的利用率，降低了用戶成本，節約了社會資源，減少了用戶的運營維護費用。

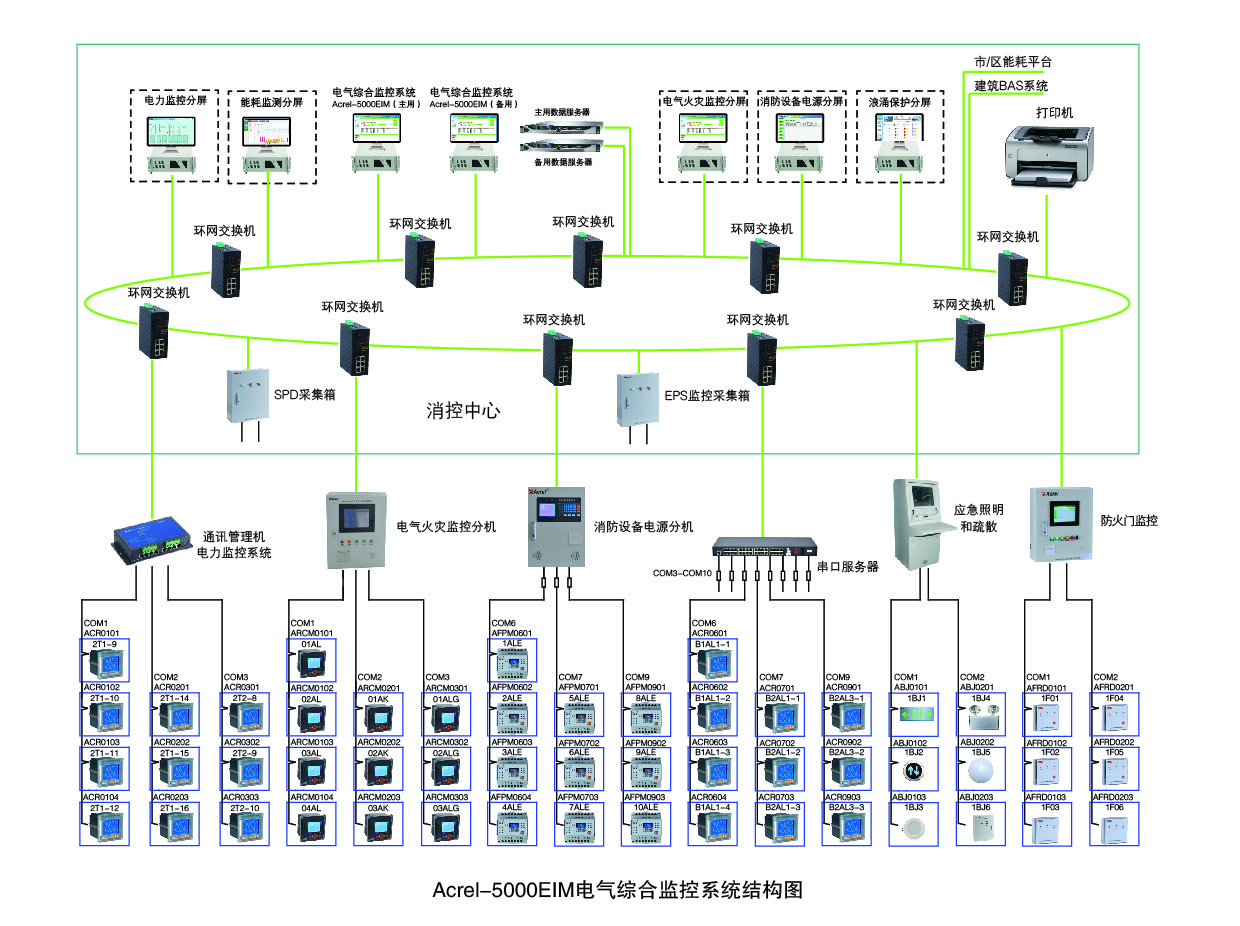

　　二、系統架構



　　三、系統功能

　　①實時預警

　　  實時監視電氣火災、消防設備電源、防火門、應急照明和疏散指示、浪涌、供配電設備的運行狀態，對出現消防設備電源電壓異常、回路剩余電流異常、電纜或母線溫度異常、浪涌保護器異常動作等情況及時報警，提醒運行和維護人員處理，盡早消除隱患，確保人身和財產安全。系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件進行實時監測，并根據事件等級發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。

　?、谶\行監視

　　  系統實時監視變電所各回路出線的電流、電壓、功率、電能，剩余電流、電纜及母線運行溫度，消防設備主、備電源、浪涌保護運行情況、防火門的開啟/關閉狀態，應急照明和疏散指示電池運行、燈的運行、聯動信號、各配電回路斷路器、隔離開關、地刀等合、分狀態等情況，圖形動態展示，人機界面友好。

　?、劢ㄖ媚芊治?/p>

　　  電氣綜合管理系統支持分項能耗、支路能耗、區域能耗進行統計分析，并支持工作日、非工作日等能耗等統計分析，同比、環比，形成分析報告。

　?、茈姎獍踩u估

　　  根據供電回路的電流、電壓、剩余電流、主/備電源狀態、電池運行狀態、聯動信號、開關狀態、故障跳閘型號，綜合剩余電流動作、線纜超溫、消防設備電源過壓、欠壓、短路，故障跳閘、電流電壓越限等異常事件，對系統或設備進行運行安全分析，給出評估結論，為用戶設備及線纜的運行維護提供建議。

　?、輾v史事件查看

　　  對剩余電流動作、線纜超溫、消防設備電源過壓、欠壓、短路，故障跳閘、電流電壓越限等異常事件進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

　　⑥歷史數據統計

　　  豐富的報表系統支持定時、分時段等抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，對站所進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。

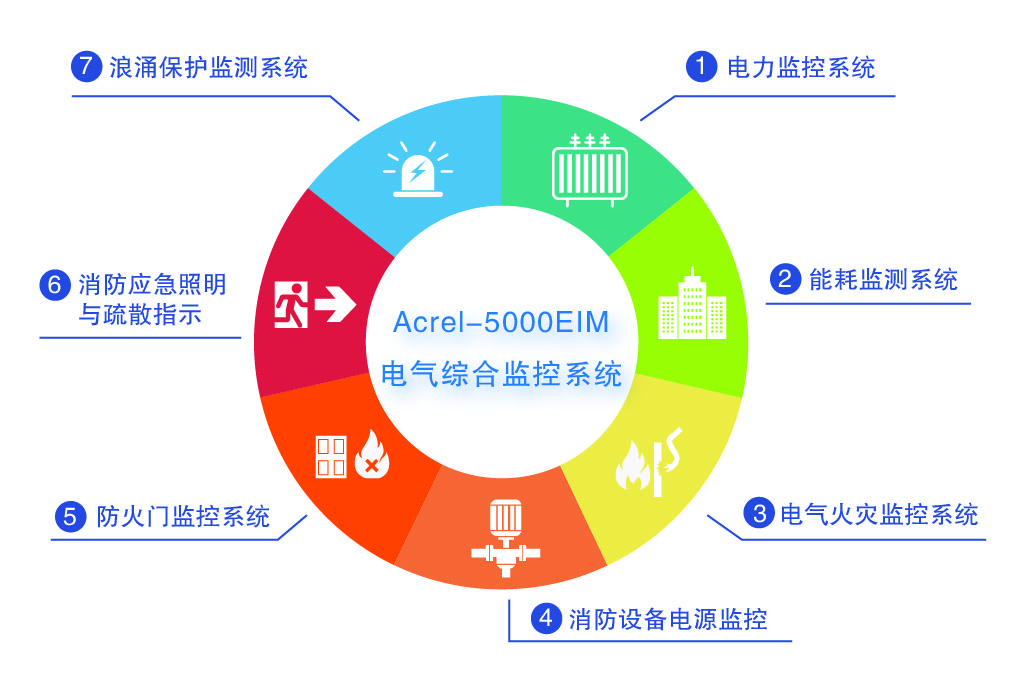

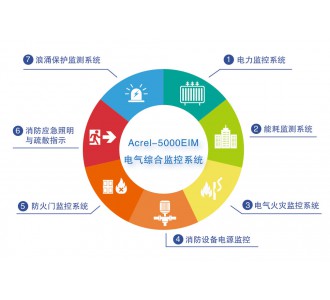

　　四、系統組成

　　



　　五、子系統介紹

　　1、電力監控系統

　?、俳榻B

　　  電力監控系統適用于各行業35kV~0.4kV電壓等級的用戶端供、配電系統運行狀態監視和控制管理，對用戶配電網絡和電氣設備提供的不間斷保護、監視、控制，提高用戶供電可靠性，提高用戶供配電系統的自動化水平，實現可靠、安全、高能的配電、用電。

　?、谙到y結構

　　

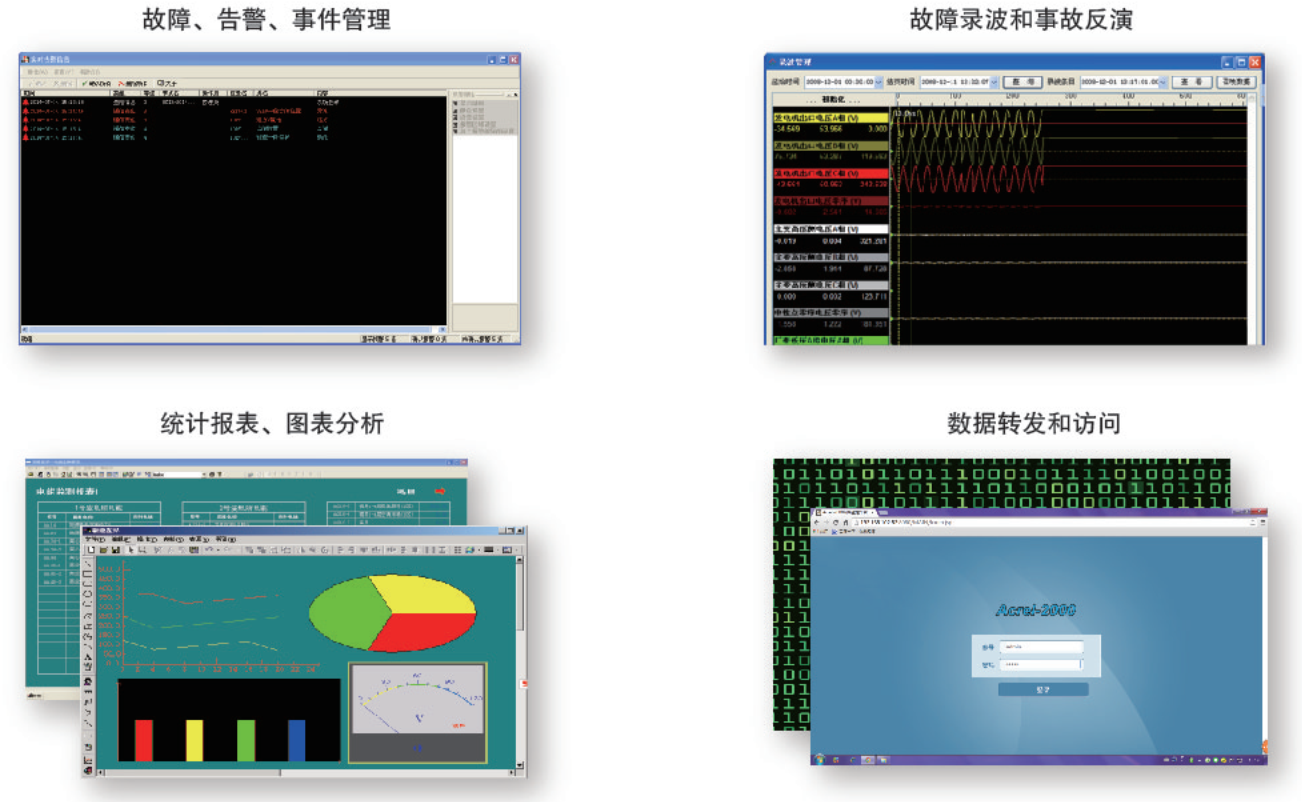

　?、巯到y功能

　　



　　



　　

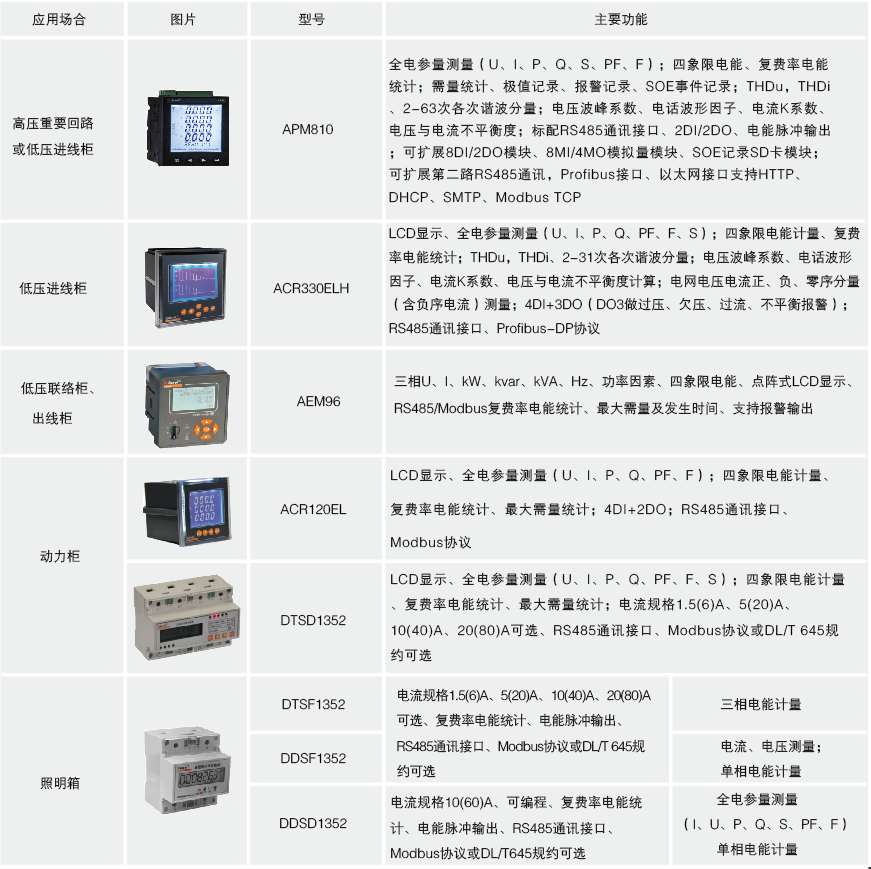

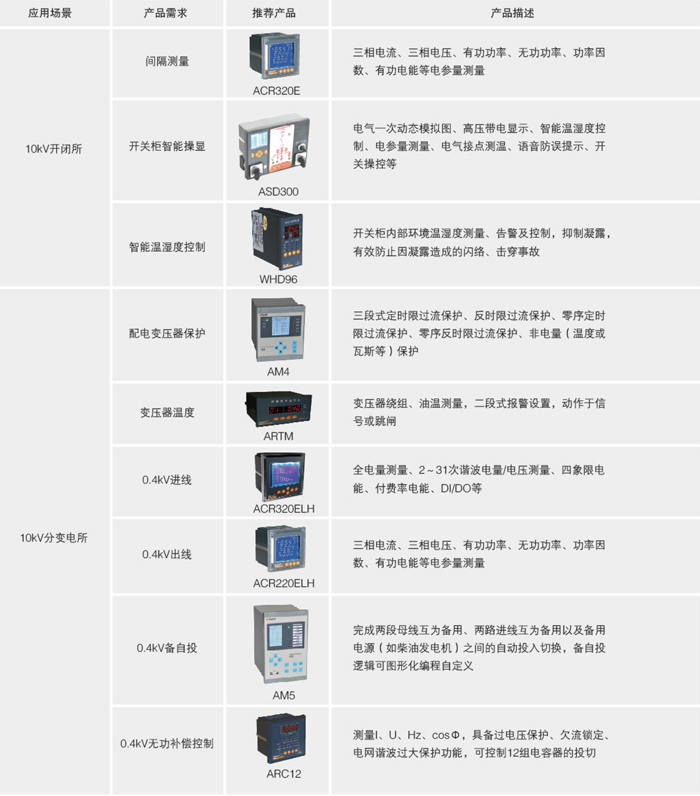

　?、苓x型

　　



　　2、能耗監測系統

　?、俳榻B

　　  建筑能耗監測系統由能耗計量裝置、數據采集器、網絡通信設備構成，系統具有數據采集、數據存儲、數據處理及分析、系統管理、系統運行狀態監控和故障診斷功能，按照分類、分項的原則進行統計分析，生成并展示建筑各分類、分項能耗、單位面積能耗、總能耗統計數據及相關圖表，便于找出高能耗點或不合理的耗能習慣，有效節約能源，為用戶進一步的節能改造或設備升級提供準確的數據依據。

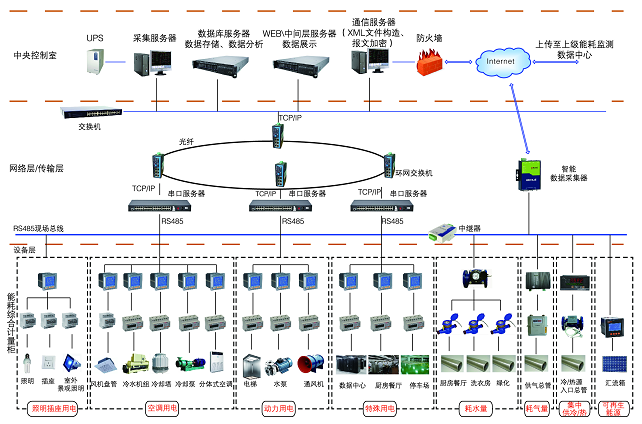

　?、谙到y結構

　　

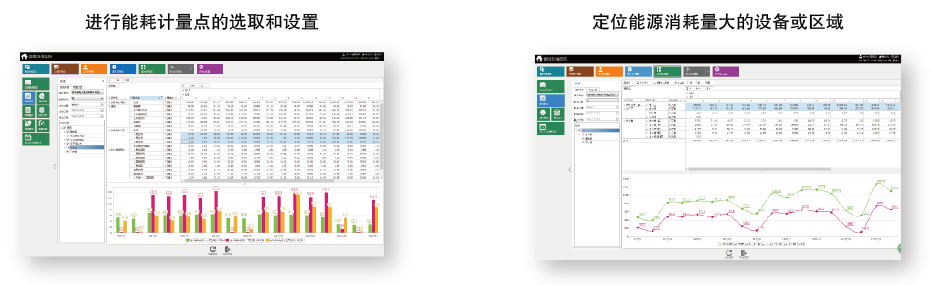

　　③系統功能

　　



　　

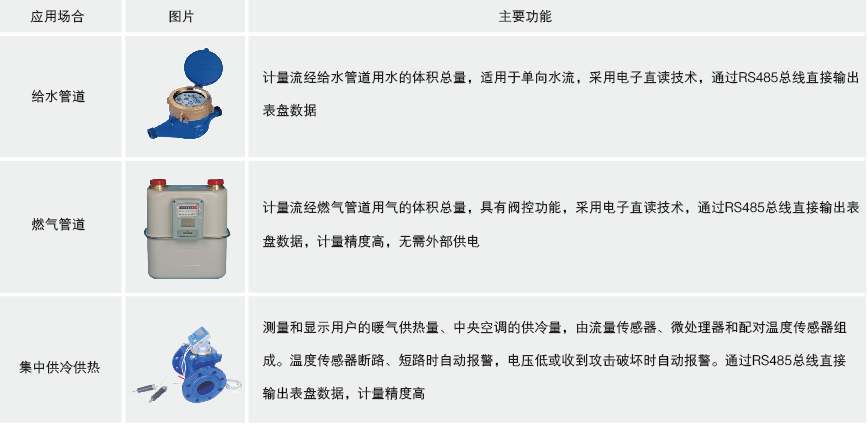

　?、苓x型

　　



　　3、電氣火災監控系統

　　①介紹

　　  電氣火災監控系統接收剩余電流式電氣火災探測器等現場設備信號，監視、控制、管理線路及設備運行，在被保護電氣線路剩余電流超限、線纜超溫等異常情況發生時，發出報警、及時通知運行、維護人員，及時處理異?；蚬收稀⑾姎饣馂碾[患，保護人民的生命安全和財產安全。Acrel-6000電氣火災監控系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家特出消防單位以及石油化工、文教衛生、金融、電信等領域，時刻保護著分散在建筑內各處的電氣設備和線纜，是人民生命安全和財產安全的忠誠衛士。

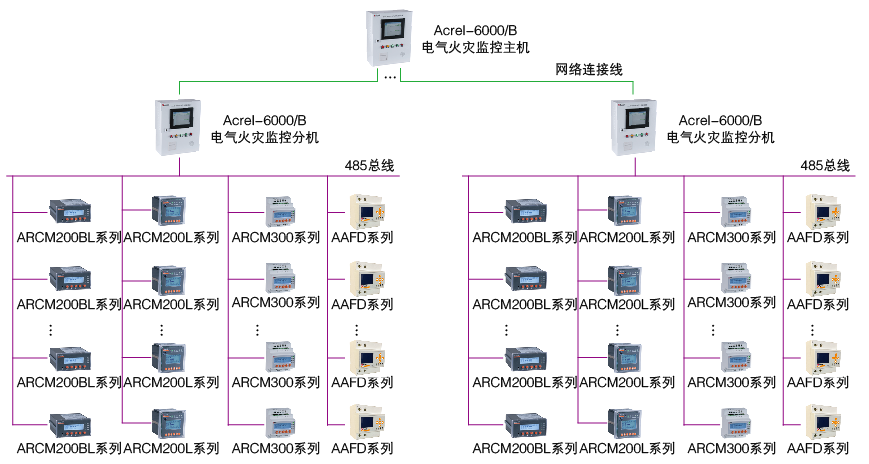

　?、谙到y結構

　　

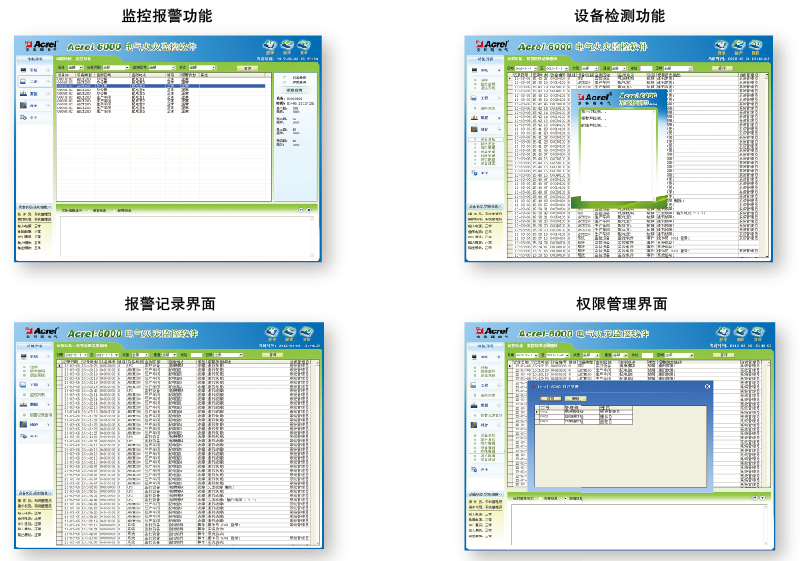

　?、巯到y功能

　　

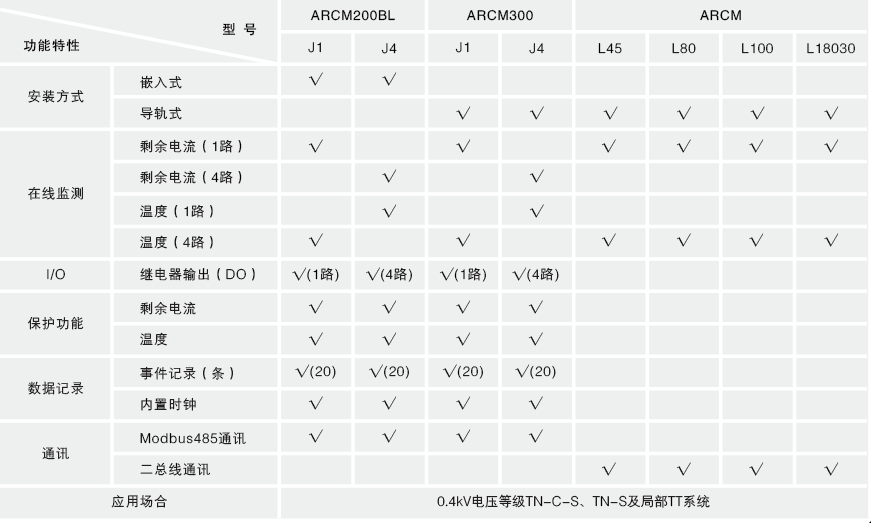

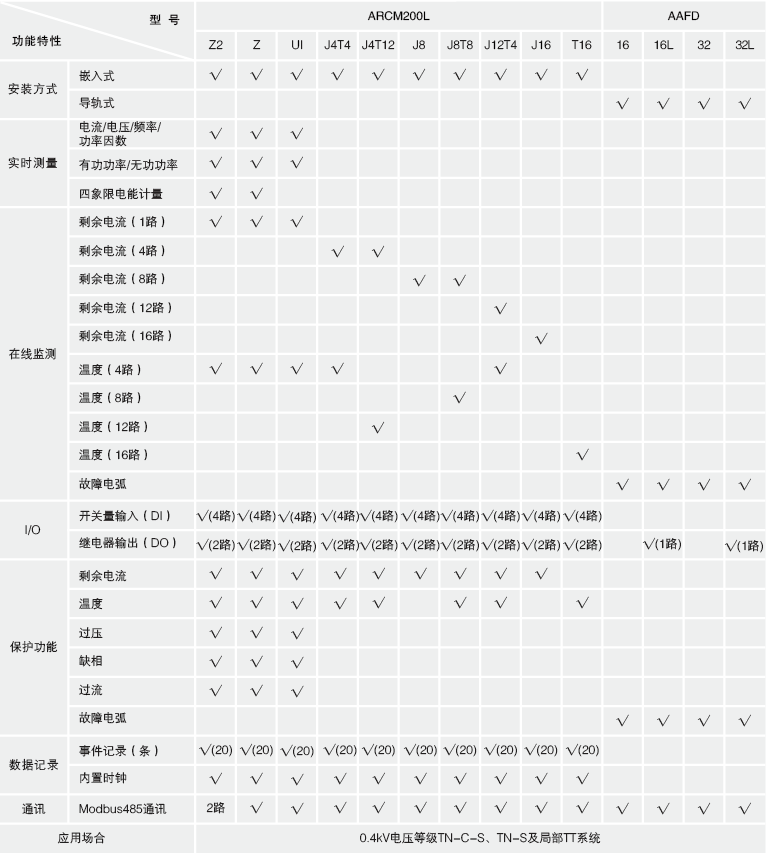

　　④選型

　　



　　4、消防設備電源監控系統

　　①介紹

　　  AFPM消防設備電源監控系統可有效降低消防設備供電電源的故障發生率，確保消防設備的正常工作，從而為在火災情況下消防設備的正常運行、人員的疏散和營救提供有力的技術保障，AFPM消防設備電源監控系統將為消防設備“保駕護航”，起到有效保障人民生命和國家財產安全的積極作用。

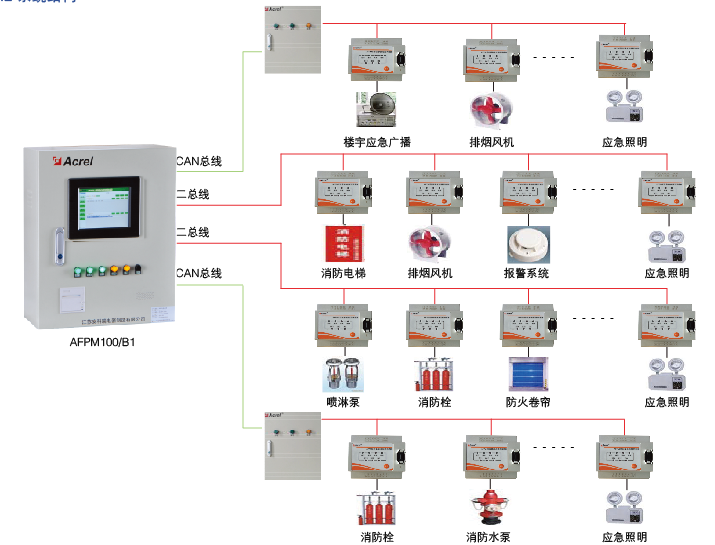

　　②系統結構

　　

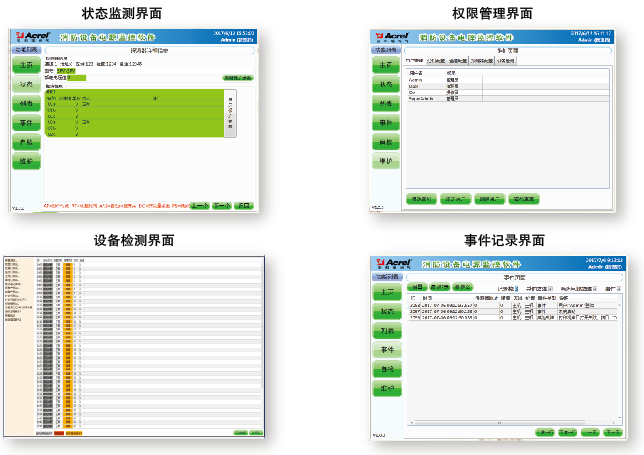

　　③系統功能

　　

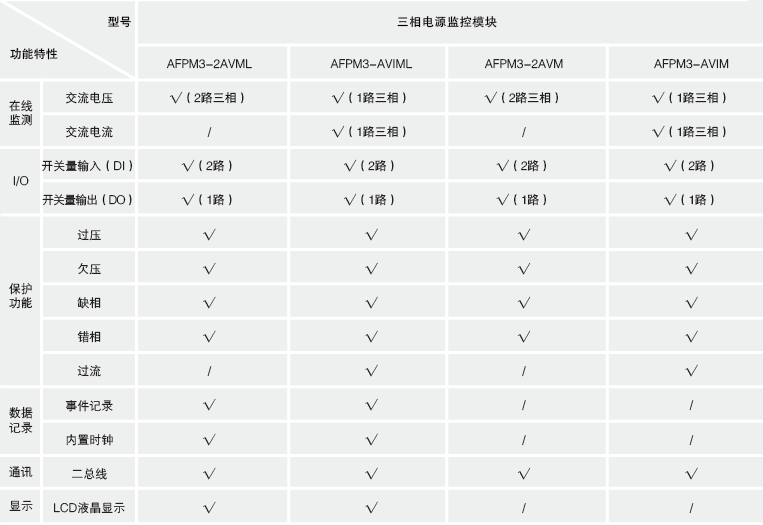

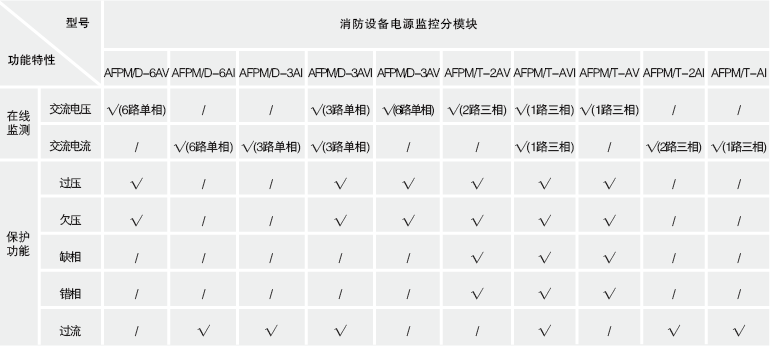

　?、苓x型

　　

　



　　5、防火門監控系統

　　①介紹

　　  AFRD防火門監控系統集中控制各終端設備即電動閉門器、電磁釋放器的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，實時顯示終端設備開路、短路等故障信號，有效保證系統的穩定性和安全性，廣泛應用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、酒店、商業樓盤等場所。

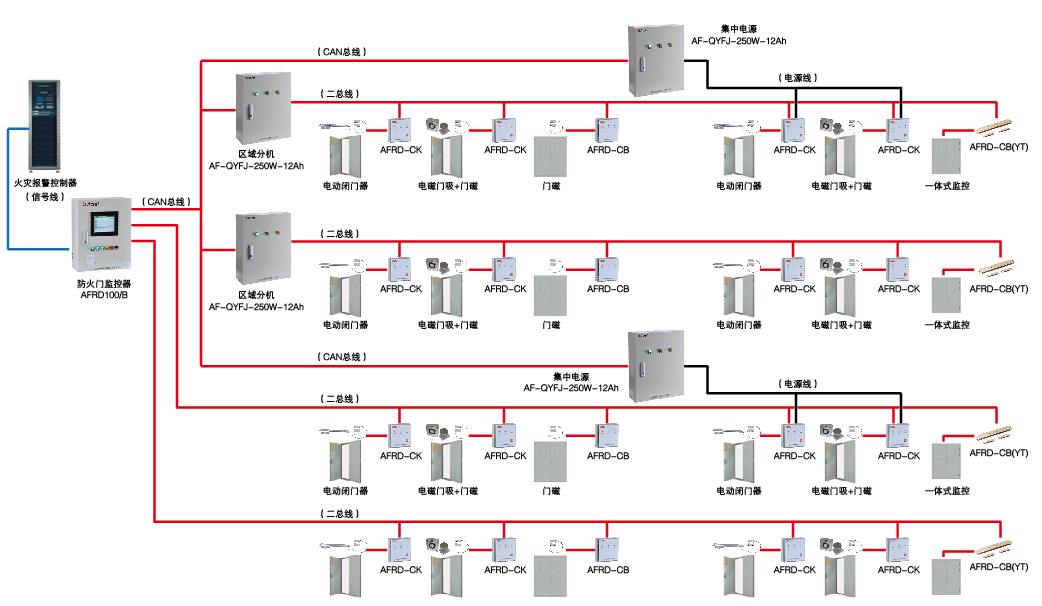

　?、谙到y結構

　　

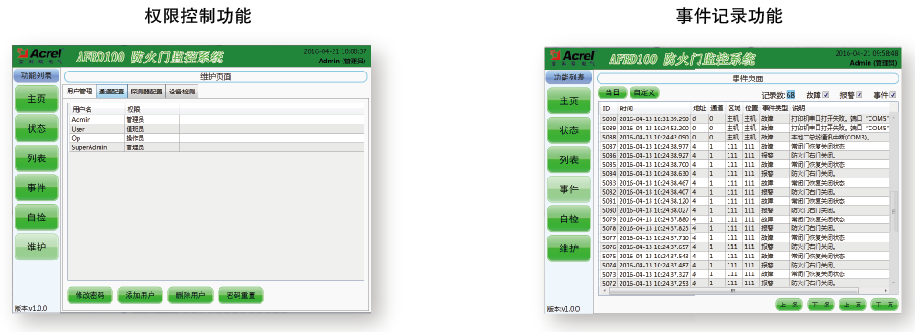

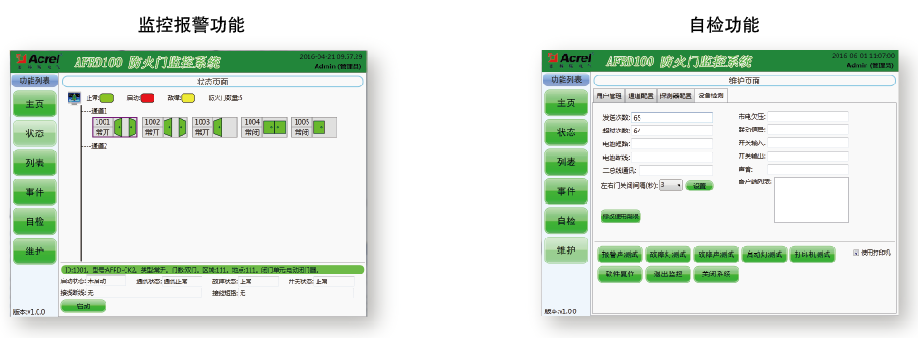

　?、巯到y功能

　　

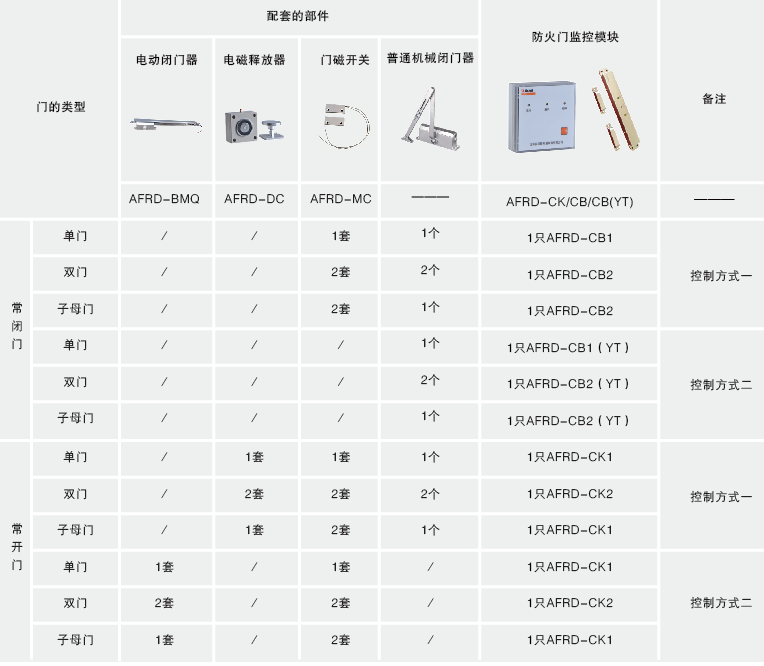

　?、苓x型

　　



　　6、消防應急照明和疏散指示系統

　?、俳榻B

　　  消防應急照明和疏散指示系統通過對應急指示燈安全性能多方位的實時監測和動態分析，在火災發生時，能夠針對風向、就近出口、火災的走勢、人群密度做出快速分析判斷，計算出安全的疏散指示路徑，打開消防應急標志燈的對應指示方向以及應急照明燈，幫助建筑內的人員正確選擇正確逃生路線，順利快速逃生，盡可能的保障群眾的人身安全。該系統主要應用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、酒店、商業樓盤等場所。

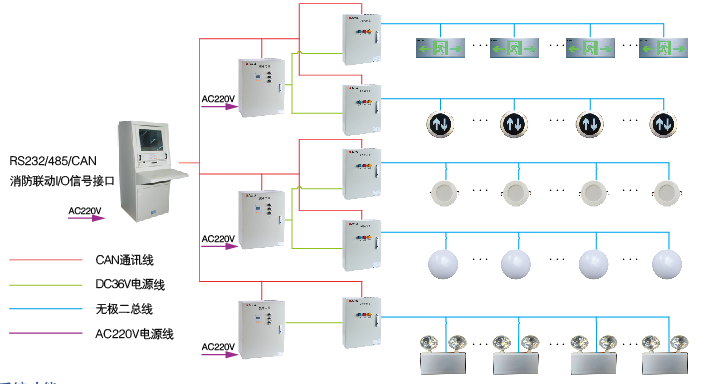

　?、谙到y結構

　　



　　③系統功能

　　消防聯動功能

　　故障報警功能

　　遠程監控功能

　　應急逃生功能

　　可編程功能

　　自檢功能

　　記錄存儲與查詢功能

　　導光流功能

　　權限控制功能

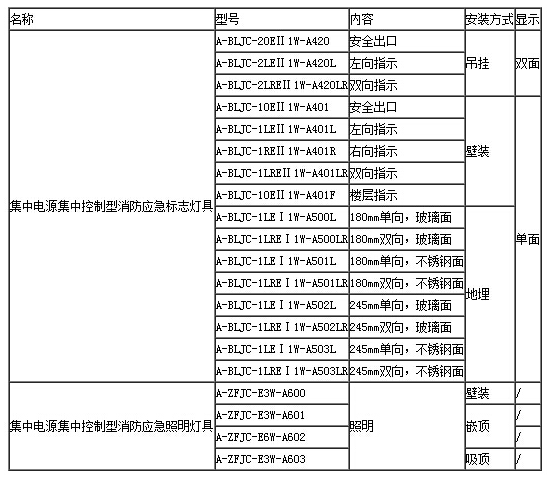

　?、苓x型

　　

　　7、浪涌保護監測系統

　　①介紹

　　  智能浪涌保護監測系統集成了主動能量配合電涌保護器組、雷擊、電磁脈沖環境檢測模塊、SPD后備保護器等，實現直擊雷、入侵雷電波、雷擊電磁脈沖等作用下對各類設備的多重防護，是新穎防雷技術組合應用設備?？蓪纂?、電網環境、防雷器三大類數據集中采集管理，對防雷系統接地電阻、防雷器遭受雷擊狀況(如雷擊強度、雷擊次數、發生時間)、防雷器劣化狀態(全生命周期統計)、防雷器故障脫網狀態的運行現場等情況進行組網通訊監測，遠程實時監護，有效杜絕發生因有潛在危險和缺陷的防雷設施帶病運行而引起浪涌過壓的雷災事故。

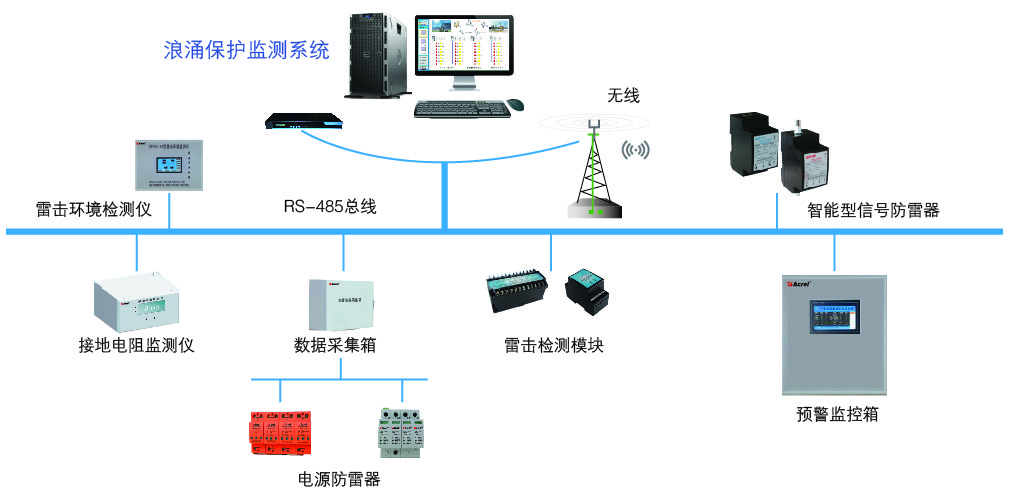

　　②系統結構

　　



　?、巯到y功能

　　1、支持T1/T2/T3 各等級電涌保護器環境數據采集，如電壓、電流、溫濕度、接地電阻值;

　　2、支持雷電數據采集，如雷擊發生時間、雷擊放電次數、放電強度;

　　3、支持浪涌保護器數據采集，如浪涌劣化、全生命周期、SPD后備保護器;

　　4、具有智能化人體機交互界面，支持斷電記憶、報警查詢、放電次數統計、放電強度統計、浪涌保護器劣化分析;

　　5、保護可能發生受到外部雷擊、內部感應雷以及雷擊電磁脈沖等形成的浪涌過電壓危害的建筑物及其裝備。

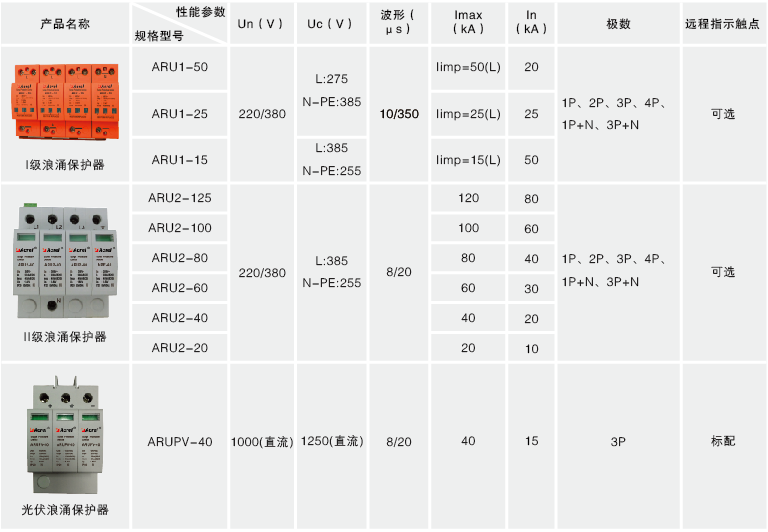

　?、苓x型

　　



　　注：Un額定電壓，Uc最大持續工作電壓;Imax最大放電電流;Iimp最大沖擊電流;In標稱放電電流。
