一、云平臺建設背景

　　  2015年3月25號，國務院發布《中共中央、國務院關于進一步深化電力體制改革的若干意見》(中發[2015]9號)，簡稱“電改9號文”。而本次新電改的核心是“三放開一獨立三強化”：輸配以外的經營性電價放開、售電業務放開、配電業務放開、公益性和調節性以外的發供電計劃放開，交易平臺獨立。本次電改將有利于還原電力的商品屬性，實現電力交易市場化，從而激發電力企業的市場活力，重塑電力工業價值鏈，并將帶動以下業務的發展：

　　●售電業務

　　  計量、結算

　　●運維業務

　　  巡檢、故障搶修、無人值守、動環(變壓器溫度、銅排溫度、線纜溫度、環境溫濕度、水浸、煙霧)、安防(門禁、報警、視頻、火災探測)、照明控制、給排水控制等;

　　●用能管理

　　  需求響應、需量申報、諧波治理、節能診斷、綜合用能報告等;

　　●新能源接入業務

　　  分布式光伏、充電樁、儲能、微網等;

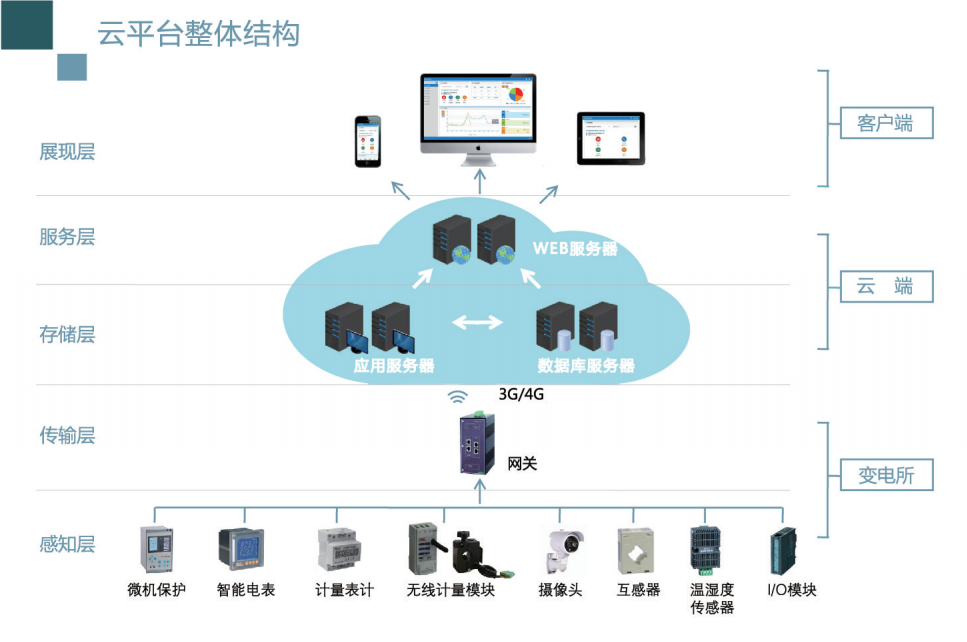

　　二、云平臺整體結構

　　



　　三、云平臺功能

　　●基礎數據配置

　　用戶管理

　　權限管理

　　測量裝置配置

　　●在線監測

　　一次配電圖

　　通訊狀態圖

　　越限、故障告警

　　需量監測

　　●變電所運維管理

　　巡視計劃

　　故障檢修

　　派工、交接班

　　●設備管理

　　設備檔案(配電線纜、變壓器、配電設備)

　　設備檢修、維修檔案

　　●歷史數據查詢

　　電氣參數

　　環境參數

　　報警信息

　　●報表、統計數據

　　分時段用電統計

　　功率因素分析

　　事件統計、故障統計

　　分項能耗

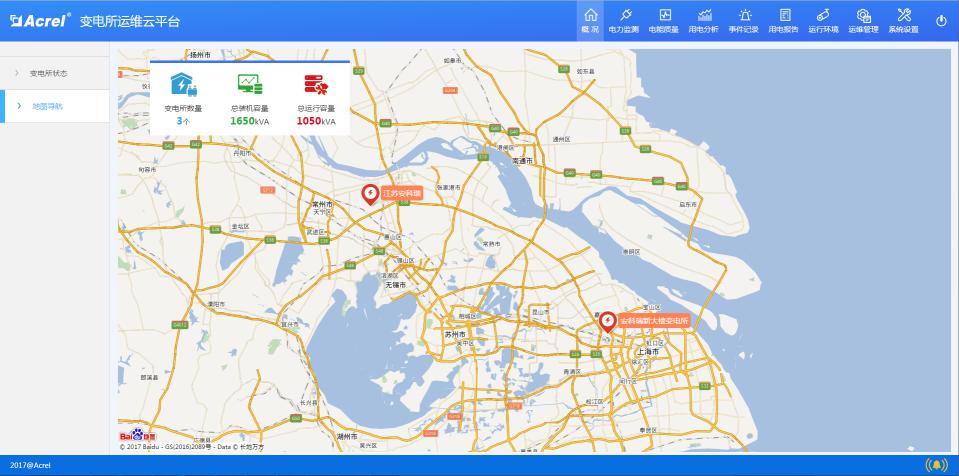

　　地圖導航

　　結合電子地圖顯示變電所的分布情況，并匯總變電所數量、累計裝機容量、累計運行容量等信息，點擊圖標可跳轉至變電所詳細信息;

　　

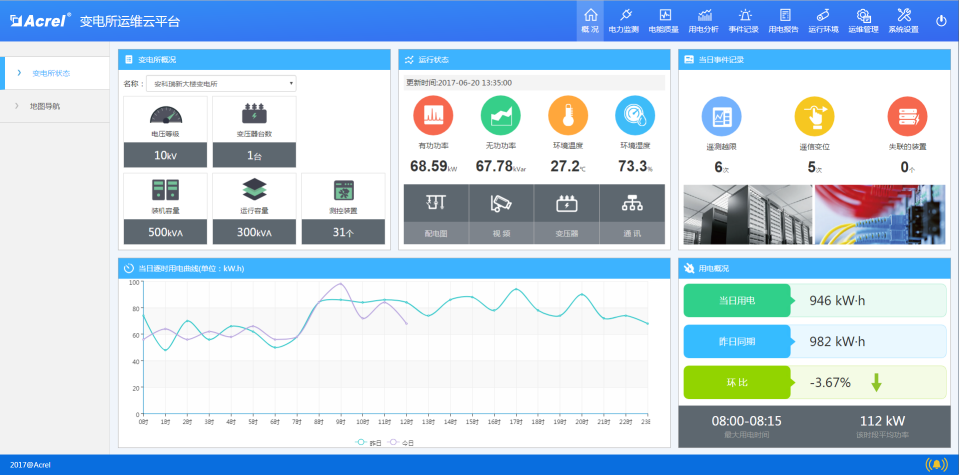

　　變電所概況

　　顯示某個變電所的基本信息(電壓等級、變壓器臺數、裝機容量、運行容量)、運行狀態(功率、環境溫濕度等)、事件信息(遙信事件、遙測事件)、當日用能情況(逐時用能趨勢、環比用能情況);

　　

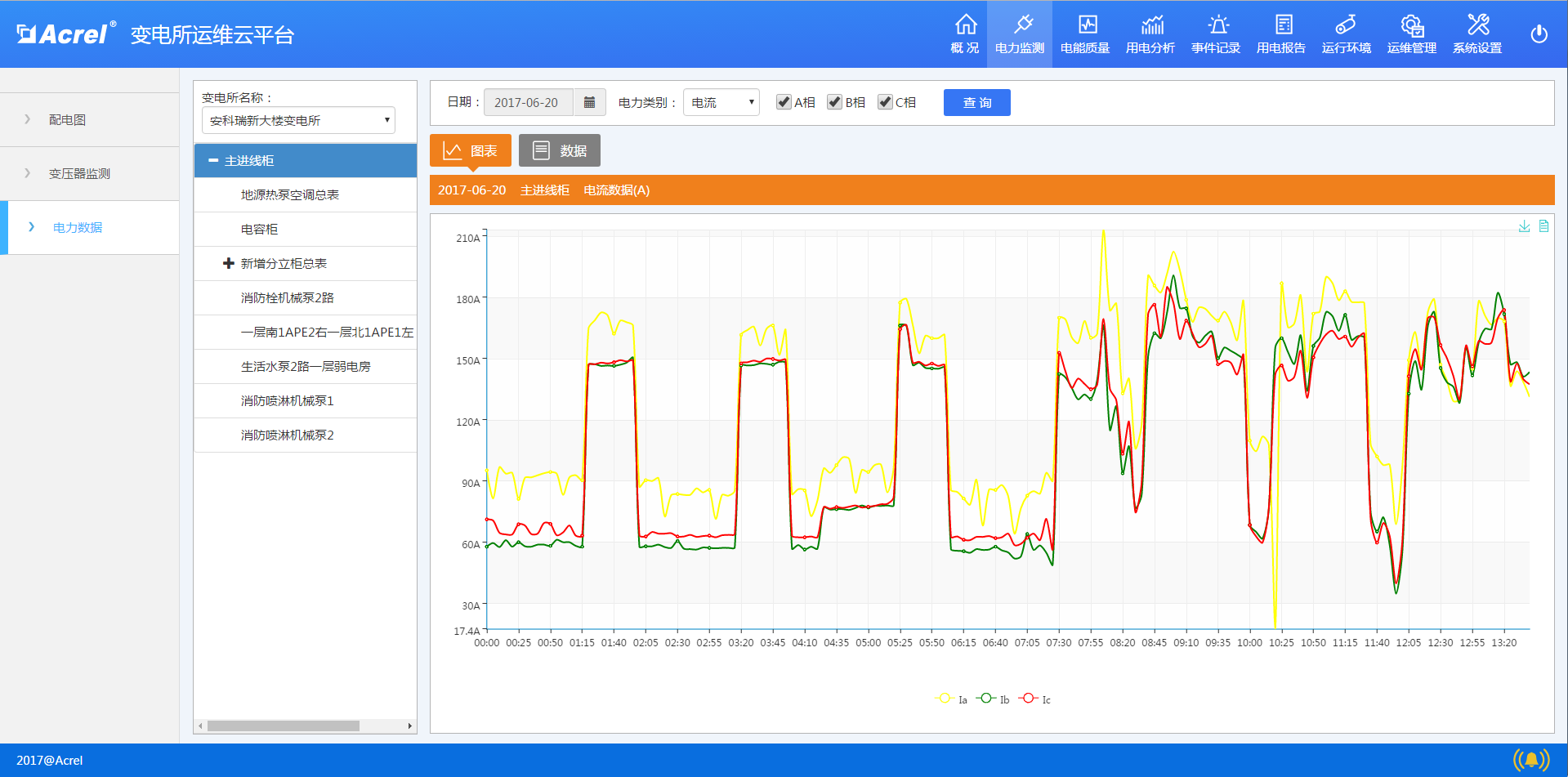

　　電力參數查詢

　　可查詢電力儀表的某天的電力數據(電流、電壓、功率、頻率、諧波等)，并以圖表和表格的形式顯示，數據可導出至EXCEL;

　　

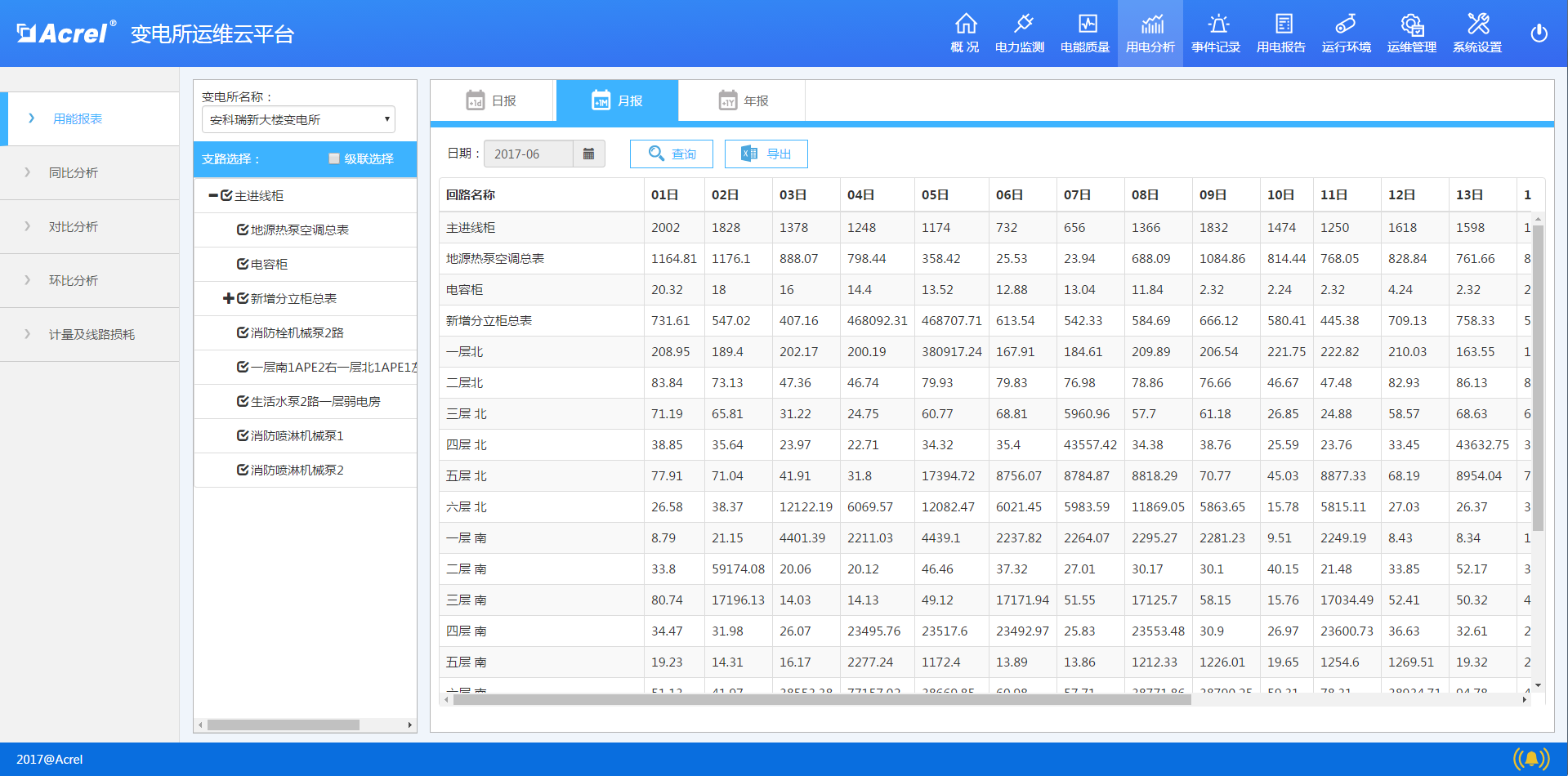

　　用能報表

　　可統計每一塊電力儀表每小時、每天、每月的用電情況，并進行同比、占比分析，相關數據可導出至EXCEL;

　　

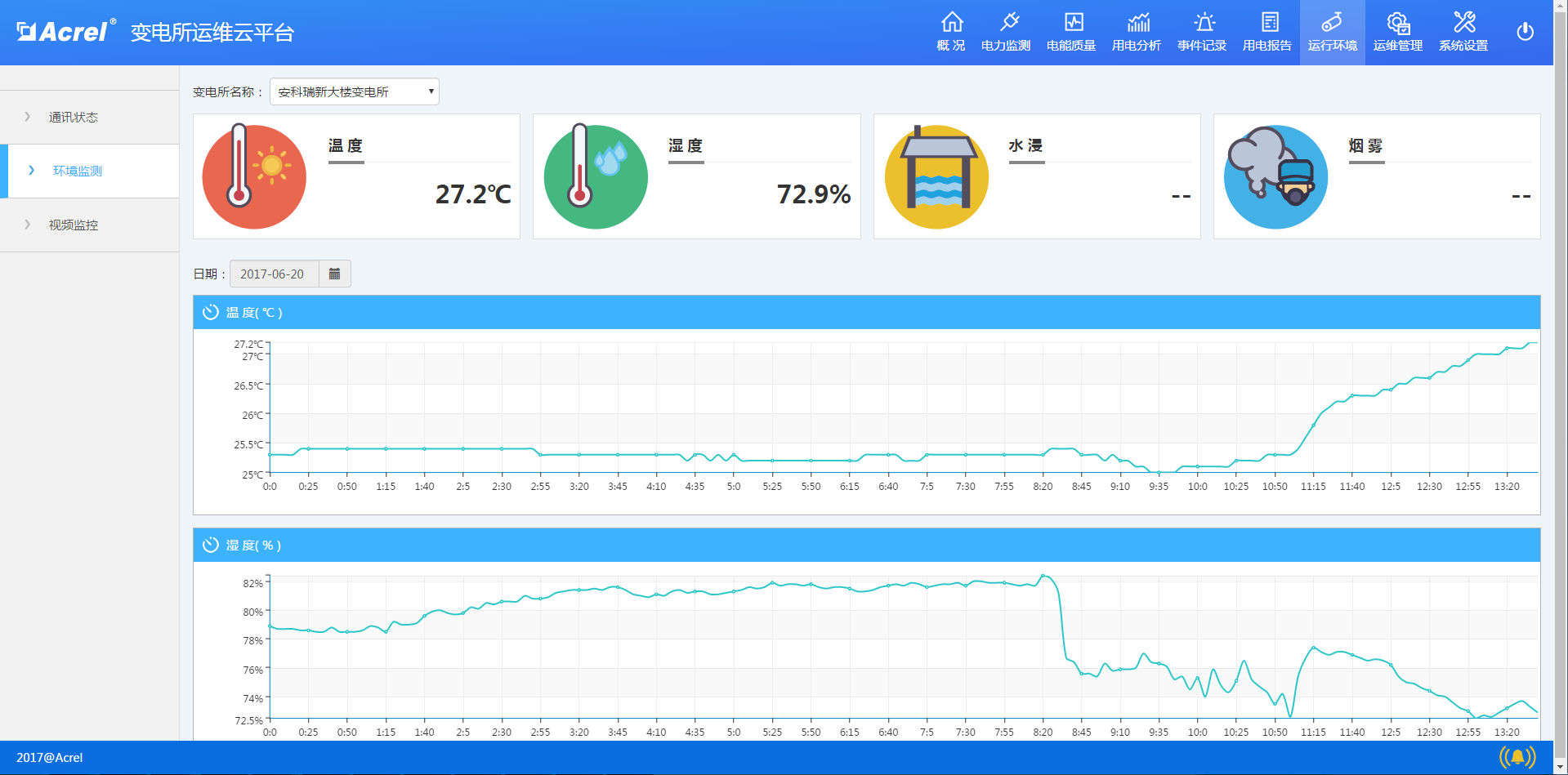

　　運行環境

　　顯示某個變電所的儀表通訊狀態、環境信息(溫度、濕度、水浸、煙霧等)、視頻信息等;

　　

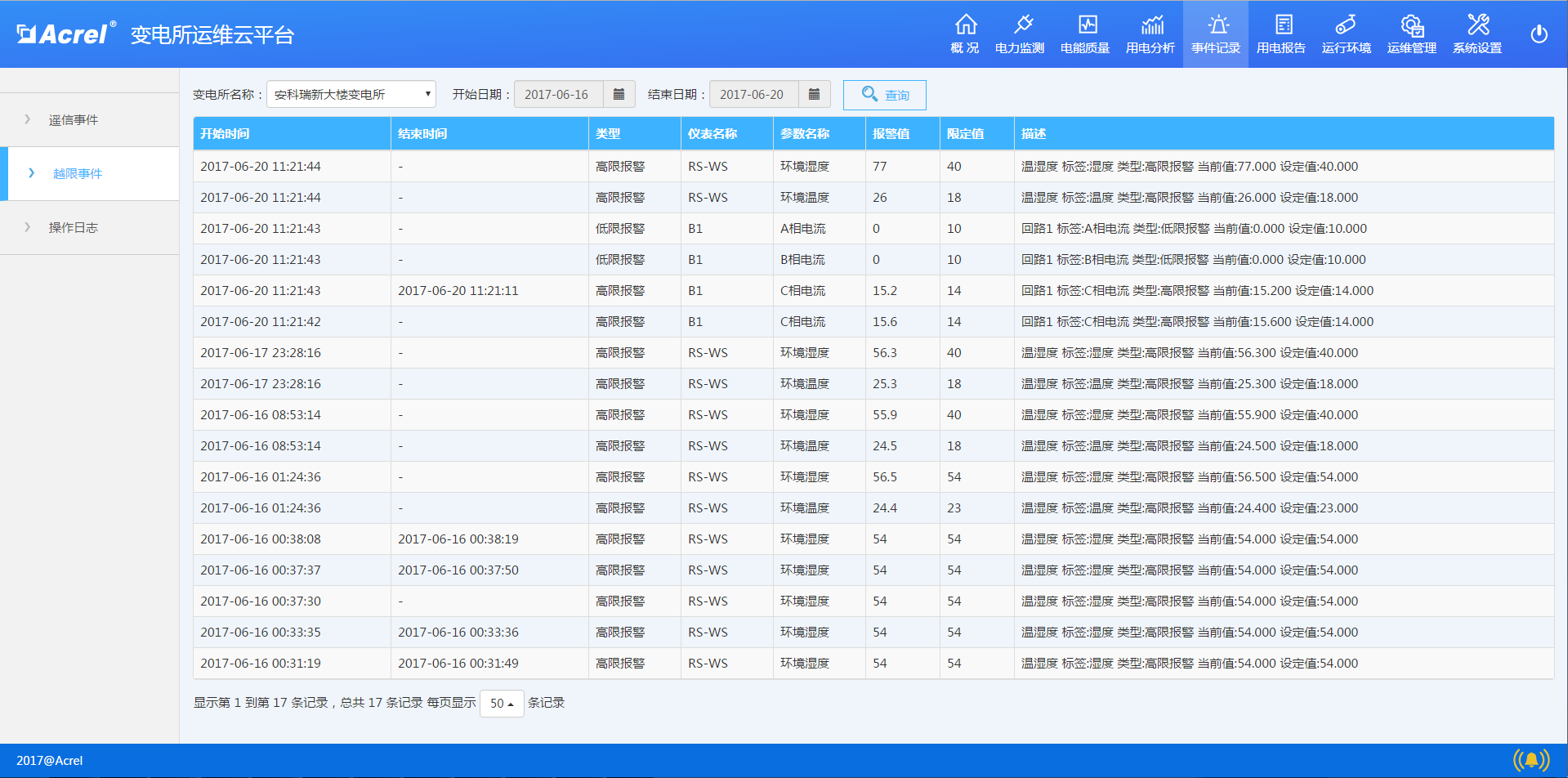

　　事件及報警信息

　　當系統監測到遙測越限、遙信變位事件時，主動以聲音、短信的形式告知用戶，并記錄相關事件供今后查詢統計;

　　

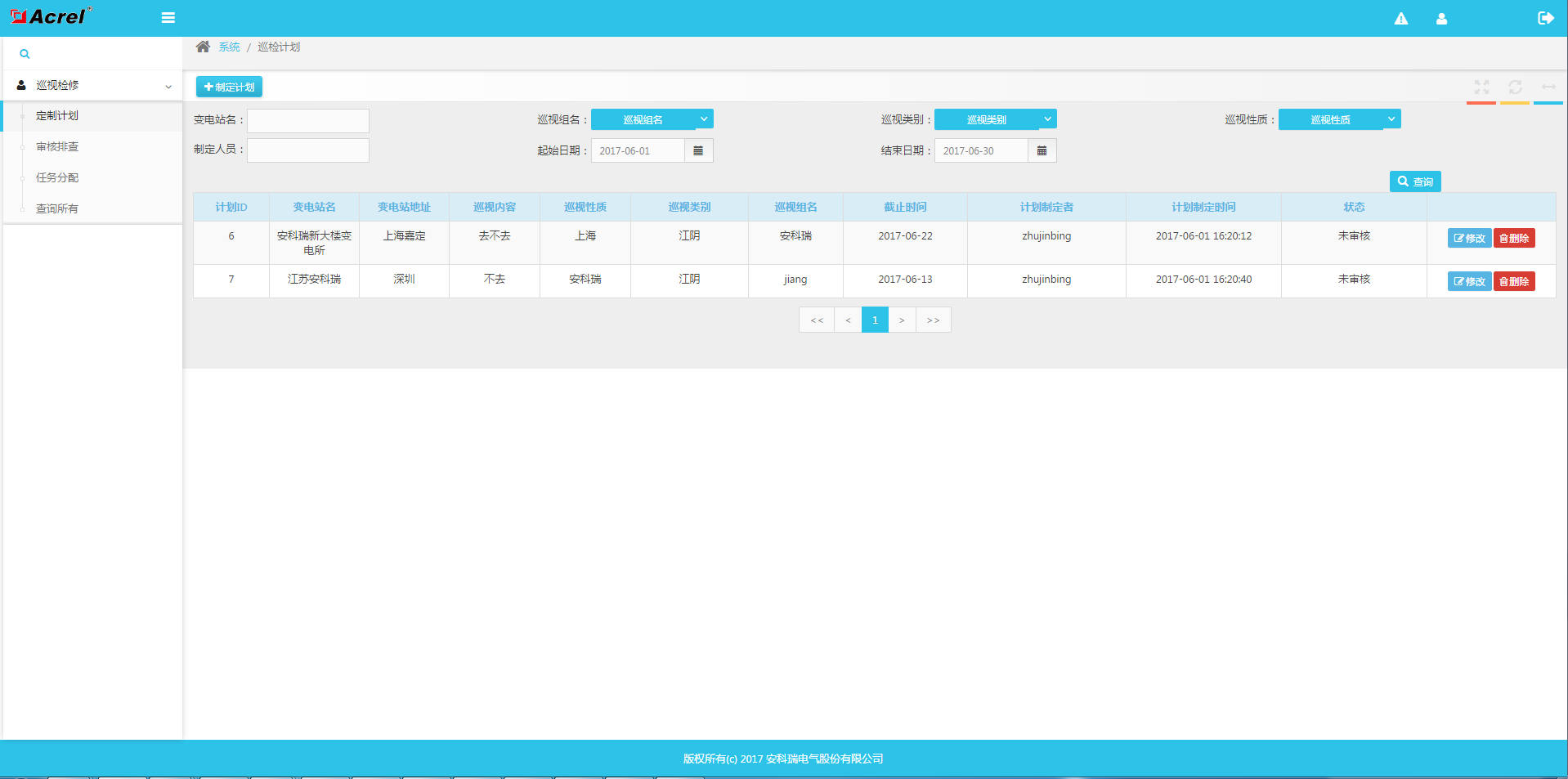

　　變電所巡檢

　　通過系統編制巡檢計劃，經審核后生成巡檢任務推送到巡檢人員的手機上，巡檢人員執行巡檢任務并登記巡檢內容;

　　

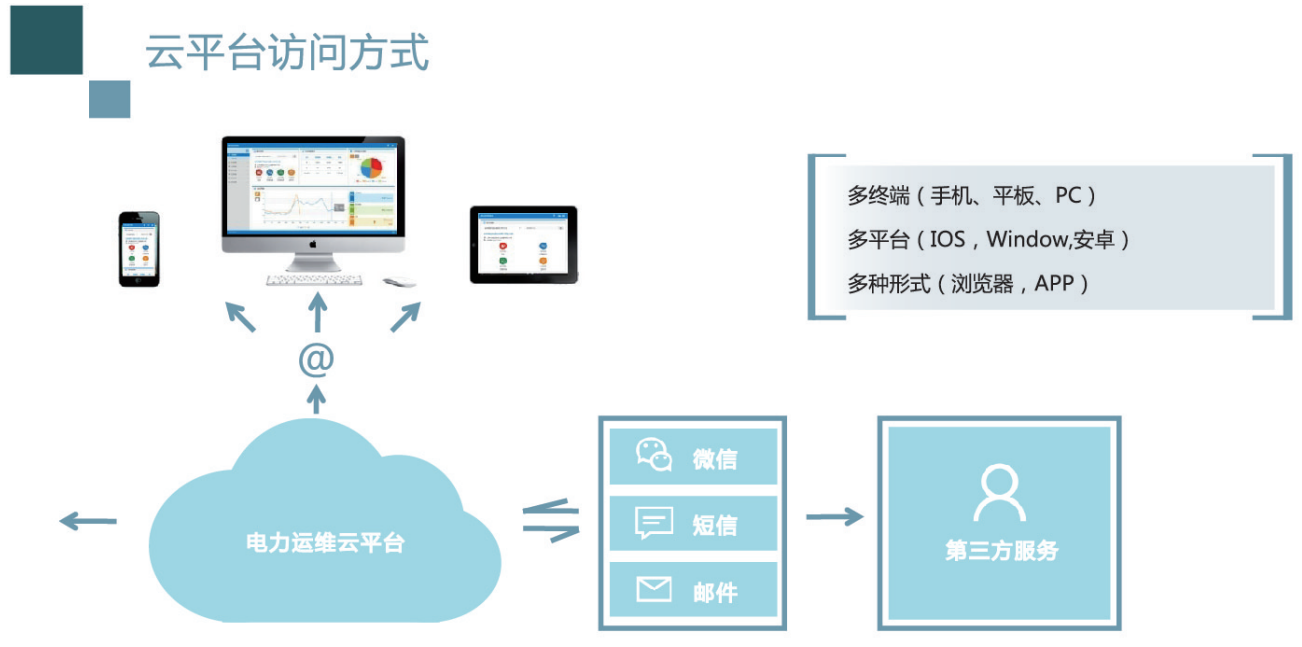

　　四、云平臺訪問方式

　　



　　多種終端、多平臺訪問電力運維平臺，以表格、圖表、報表的形式可視化顯示數據;

　　通過手機APP執行變電所巡視計劃、故障處理、交接班、設備臺賬;

　　通過微信、短信、郵件的方式主動接收云服務推送的各類報警信息、派工信息，隨時隨地移動辦公;

　　五、變電所改造

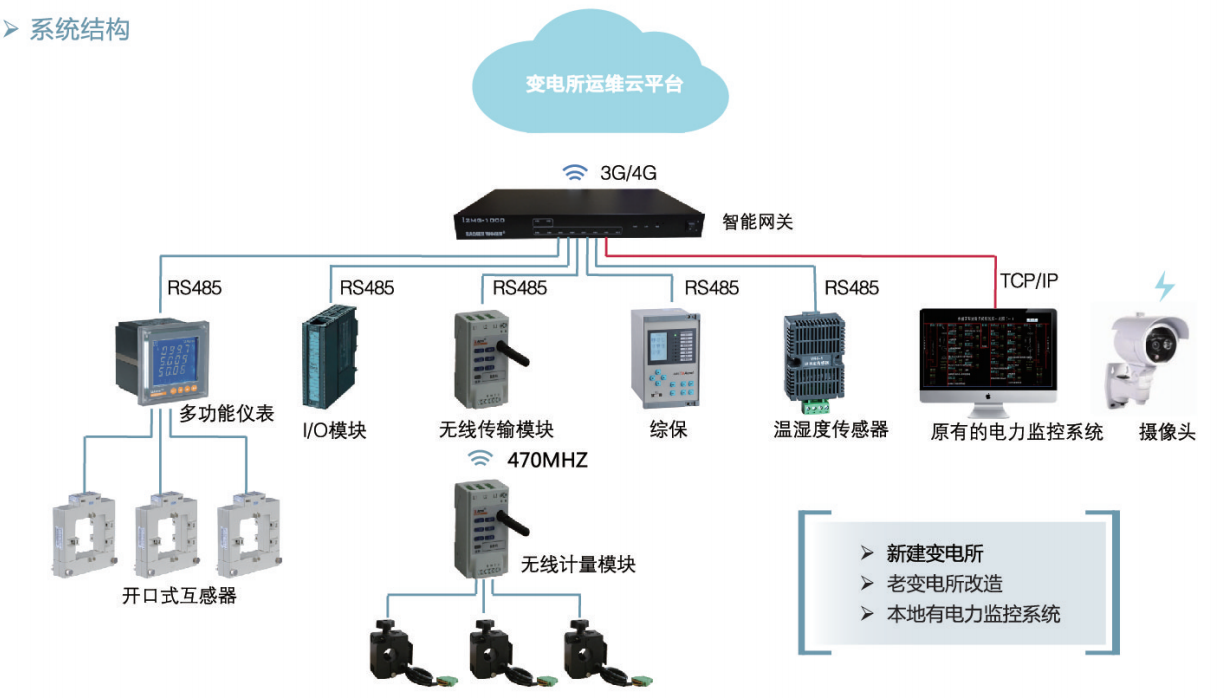

　　1、系統結構

　　

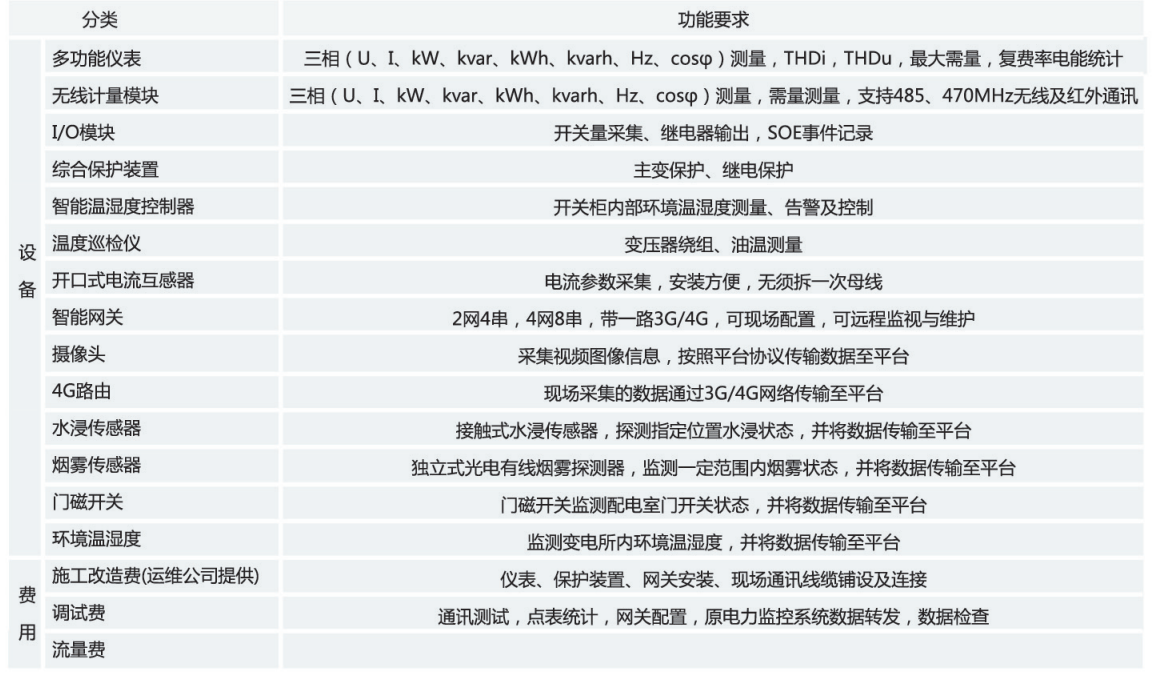

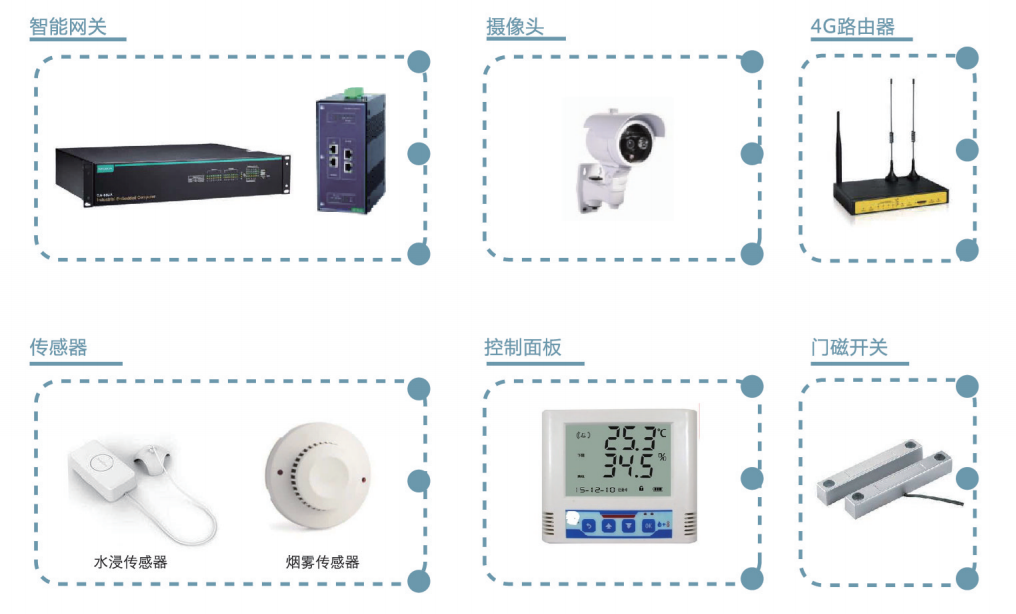

　　2、改造清單

　　



　　



　　



　　六、合作模式

　　1、硬件+服務費模式

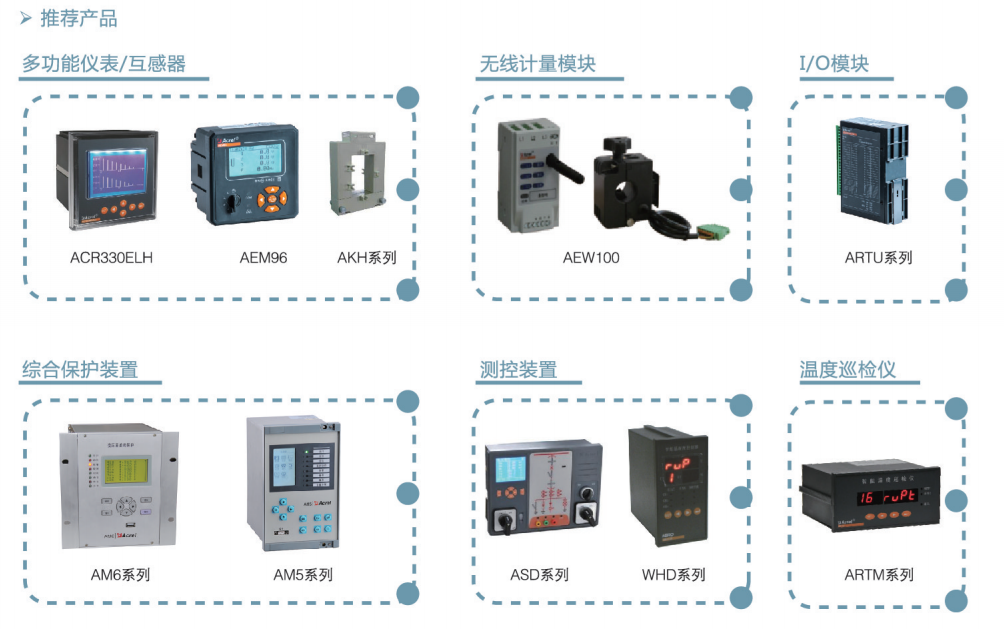

　　硬件包含與變電所改造有關的多功能電表、綜合保護裝置、無線測量模塊、非電量傳感器(煙霧、門禁、水晶、攝像頭等)、網關，服務費根據變電所接入儀表的數量收取，客戶不需要再購買軟件。

　　此種模式下，電力運維公司將數據托管在我司云平臺里，我司給電力運維公司分配用戶名，使其可訪問與權限相匹配的數據。

　　費用構成：硬件費+服務費

　　2、硬件+平臺費模式

　　硬件與模式1相同，此模式可將云平臺部署在客戶指定的服務器中，作為客戶企業級電力運維云平臺使用，數據存放在客戶自己的服務器里。

　　此模式客戶需要一次性購買平臺軟件，如果客戶沒有技術力量維護運維平臺，則還需每年支付一定的服務費用。

　　費用構成：硬件費+平臺費+服務費(如需)

　　3、硬件模式

　　硬件與模式1相同，此模式可將云平臺部署在第三方運維平臺，安科瑞公司提供變電所改造方案，通過網關將數據上傳至第三方運維平臺。

　　費用構成：硬件費
