GIE4820-3A-3.45KW電源系統介紹
1 配電插框
配電插框?yàn)橄到y(tǒng)的重要組成部分。它提供了整流模塊和監控模塊的插槽，交直流空開和系統所有的對外電氣接口。配電插框提供的交直流空開，交流輸入端口和直流輸出端口位于插框的面板左側。
配電插框提供的空氣開關共六個：交流一個及直流五個。由左到右分別為一個交流進線MCB，一個電池支路MCB及四個負載MCB。
接線端子分為交流輸入和直流輸出兩部分。其中最左側的交流輸入包括三個端子，分別接交流輸入的相線，零線及地線。直流輸出則包括兩組正極端子和兩組負極端子，分別為負載和電池提供48V直流輸出的正負極端子。

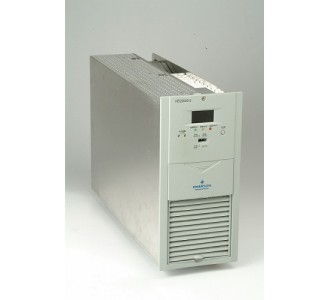

2 GIE4820-3A電源系統整流模塊
整流模塊面板的三個指示燈聯合起來可以指示模塊運行和故障狀態。
備注
2.1 風扇故障時不用更換模塊，單獨更換風扇。
2.2 外部條件故障或自身故障需要由后臺監控信息識別。
整流模塊通過背面的96針接插件與配電插框上的背板進行電氣連接。
系統整流模塊的技術參數，包括輸入輸出，工作效率，機械參數，環境要求和EMC等。
3 監控模塊
系統的監控操作須通過后臺的監控軟件來完成。由于后臺軟件由用戶自行編寫，本手冊只對監控模塊作一般功能性介紹。
功能說明
監控模塊不僅能為上位機和電源系統提供通訊功能，還可以提供豐富的檢測和控制功能，以及告警、電池管理和掉電保護等功能。
3.1 通訊
監控模塊提供了兩個通訊口：COM和MS，用于和上位機通訊。通訊口COM采用RS232或RS422通訊方式，通訊口MS采用RS232方式。波特率固定為9600，并能自動識別當前通訊協議是《PSM-B9監控模塊與上位機主從節點通訊協議》還是《PSM-B9監控模塊與接入網上位機通訊協議》。通訊口COM和通訊口MS不能同時有效，當通訊口COM與上位機進行通訊時，通訊口MS無效；反之亦然。
用戶可以根據廠方提供的通訊協議自行編寫上位機監控軟件，在監控中心以RS232或RS422通訊線路實現電源系統的集中監控和自動化管理。
通過監控模塊電源系統與上位機可以交流的數據包括：
1）當通訊協議為《PSM-B9監控模塊與上位機主從節點通訊協議》時，上位機與監控模塊是主從關系，所有的讀取、設置和控制過程都應由上位機來啟動。監控模塊一直處于從動狀態，沒有上位機的正確命令，監控模塊不能主動上報數據給上位機。此時必須對所有監控模塊的通訊地址進行設置，并確保各個監控模塊的通訊地址不重復。
2）當通訊協議為《PSM-B9監控模塊與接入網上位機通訊協議》時，不用設置通訊地址。當前告警信息、模擬參數、狀態信息等變化時，監控模塊會主動向上位機發送相關信息，上位機也可以實時查詢監控模塊的信息。
3.2 控制
監控模塊能夠根據監測的某些測量值或根據上位機發送的控制命令對系統進行控制，這些控制包括：
1）根據上位機發送的整流模塊關斷和開啟命令，關斷或開啟相應整流模塊；
2）根據上位機發送的上下電命令和系統參數，執行負載或電池上下電操作；
3）根據上位機發送的控制命令，控制兩路輸出開關量通斷狀態；
4）根據上位機發送的控制命令、控制方式和系統參數，控制系統均浮充狀態；
5）根據系統當前告警級別，控制干接點輸出；
6）根據上位機發送的控制命令和當前系統狀態，控制電池放電測試啟停；
7）根據上位機發送的控制命令、控制方式和系統參數，控制電池、負載過溫保護。
3.3 檢測
監控模塊可對對下列參數進行檢測：
1）配電插框參數，包括交流輸入電壓、母排電壓、模塊輸出總電流、電池組電流、1路負載空開狀態、1路電池空開狀態、負載下電狀態、電池下電狀態；
2）整流模塊參數，包括各模塊的工作狀態：在位/不在位、故障、關機、風扇故障；
3）環境參數，包括電池溫度、環境溫濕度、煙霧報警、門磁報警、水浸報警、配線架狀態（取決于是否安裝了相應的感應器，具體詳見2.2.5 連接轉接盒與傳感器）；
4）備用開關量參數，包括7路備用開關量。
3.4 告警
在監控模塊面板上的兩個指示燈（運行燈和告警燈）可向用戶提示系統工作狀態。
除了通過面板發出光告警外，還會根據當前各告警信息的告警級別控制告警干接點的輸出：JK1在有嚴重告警時閉合，JK2在有一般告警時閉合。
3.5 電池管理
電源系統的監控模塊具有十分專業的電池自動管理功能，包括電池自動下電，電池過溫保護等，確保系統中的電池組始終處于良好的工作狀態。
3.6 掉電保護
當系統的監控模塊因故掉電后，已設置好的配置參數能保持不變，若希望上電后使用缺省設置和控制狀態，可通過上位機發送恢復缺省配置命令。
4 信號轉接盒
信號轉接盒用于收集各個傳感器的信號并將其向監控模塊轉發?，F(xiàn)有兩款可供本系統選擇：W1A431Z1和W1A431Z2。就外型而言，W1A431Z1為盒狀，W1A431Z2則為板狀。除此之外，他們提供的接口完全相同。
