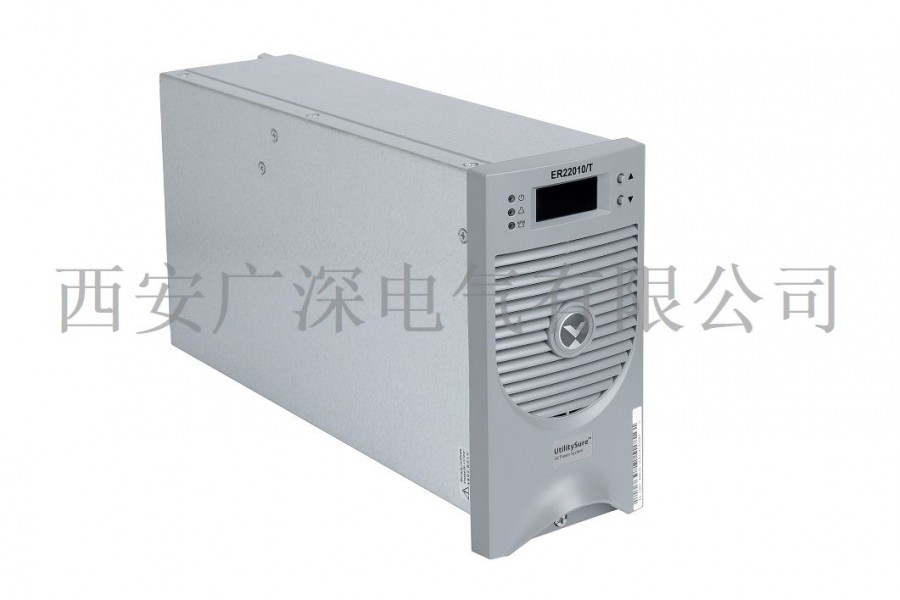

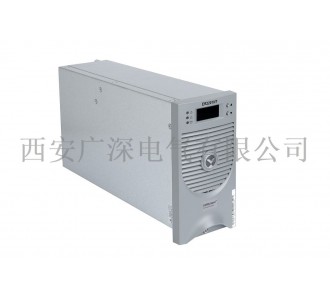

艾默生ER22010/T整流模塊工作原理及參數介紹
一、艾默生ER22010/T整流模塊工作原理介紹
(1) 三相交流輸人首先經防雷處理和EMI濾波。該部分電路可有效吸收雷擊殘壓和電網尖峰，保Z模塊后級電路的安全。
(2) 三相交流經整流和無源PFC后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。
(3) 模塊控制部分負責PWM信號產生及控制，保Z輸出穩定，同時對模塊各部分進行保護，提供“四遙”接口。
(4) 模塊采用無源PFC技術，功率因數達到0.9以上。采用高頻軟開關技術。模塊轉換效率大幅提高，zui高可達95%。
(5) 模塊采用自然冷卻方式，減少了風扇噪聲和飛塵。
(6) 模塊監控采集電源工作參數并顯示后上傳給主監控，接受主監控指令對電源進行控制，通過顯示、 按鍵校準模塊參數，設置模塊運行狀態。
二、ER22010/T產品參數
輸入電壓：323V～475V（三相三線制）
輸入電流：≤6A
交流輸入頻率：45Hz～65Hz
效率：92％
輸入功率因數：≥0.92
ER22010/T 系列整流模塊輸出特性
輸出電壓范圍
176V～320V
額定輸出電流：10A
zui大輸出電流：11A（輸出電壓 260V）
電壓上升時間：3～8 秒（軟啟動時間）
輸出恒流范圍：10％～110％
穩流精度：≤±0.5％（20％限流測試）
負載電壓紋波系數：≤0.1％
穩壓精度：≤±0.5％
溫度系數（1/℃）：≤0.2‰
均流不平衡度：≤±3％（50％～100％額定負載）
