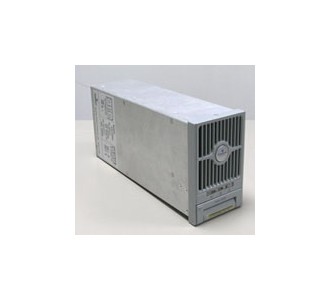

1、N+1配置，并聯運行方式，模塊總數宜不小于3塊。

2、監控單元發出指令時，按指令輸出電壓、電流，脫離監控單元，可輸出恒定電壓給電池浮充。

3、可帶電拔插。

4、充電裝置及各發熱元器件的J限溫升如下：

? 整流管外殼：70

? 整流變壓器、電抗器B級絕緣燒組：80

? 晶閘管外殼：55

? 鐵芯表面：不損傷相接觸的絕緣零件

? 降壓硅堆外殼：85

? 電阻發熱元件：25

? 鋼與鋼接頭：50

? 與半導體器件的連接處：55

? 與半導體連接件的塑料絕緣線：25

? 鋼搪錫與銅搪錫接頭：60

變電站電力電源安裝：

1、 750kV 變電站及重要的220kV變電站

此類變電站直流系統應充分考慮設備檢修時的冗余，應滿足兩組蓄電池，兩組或三組充電裝置的配置要求(新疆電網750kV變電站配置三組充電裝置)，每組蓄電池和充電裝置應分別接于一段直流母線上， 第三臺充電裝置可在兩段母線之間切換，任一工作充電裝置退出運行時， 手動投入第三臺充電裝置且備用充電裝置要按同容量配置，蓄電池事故放電時間應不少于2h.

2、220kV 變電站

220kV變電站一般采用雙母線接線，由兩組充電裝置、兩組組蓄電池、兩段線構成，互為備用。

3、110kV及以下變電站

110kV及以下變電站一般采用單母線接線，由一組充電裝置、 一組 蓄電池一段母線構成，結構簡單。
