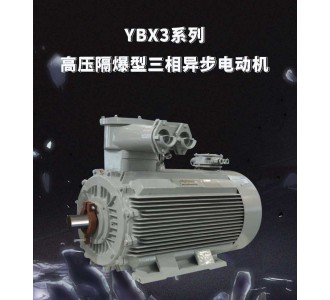

YBX3系列高壓隔爆型三相異步電動機(機座號355～560)
1.產品概述
YBX3系列高壓隔爆型三相異步電動機采用當今?際高壓?效中型電動機設計和制造理念，結合本公司長期以來生產高壓防爆電動機的技術和經驗，采用已經驗證可靠的新技術、新材料、新工藝而開發。產品制造精良、性能優異，運行可靠。
2.用途
適用于具有爆炸性環境的1區、2區危險區域。可應用在石油化工、煤礦、礦山、港口、電廠、機械工業等不同行業，用于驅動各種通用機械，如風機、壓縮機、給水泵、破碎機、卷揚機、離心機、切削機床、運輸機械等，是?理想的驅動設備。
3.型號說明
防爆標志：
防爆標志 設備保護級別
防爆型式（隔爆型） 溫度組別（T4）
設備類別(Ⅱ類B級)
型號描述
Y B X 3 450 2 – 2 W
異步電動機
隔爆型 環境代號（戶外）
高效率
第三代 極數（2極）
軸中心高（450mm） 鐵心長度代號（2號鐵心）
4.執行標準
4.1GB 755 旋轉電機 定額和性能
4.2GB/T 997 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM代號)
4.3GB/T 1032 三相異步電動機試驗方法
4.4GB/T 1993 旋轉電機冷卻方法
4.5GB 1971 旋轉電機 線端標志與旋轉方向
4.6GB/T 4772 旋轉電機尺寸和輸出功率等級
4.7GB/T 4942.1 旋轉電機整體結構的外殼防護等級（IP代號）分級
4.8GB 10068 中心高為56mm及以上電機的機械振動 振動的測量及限值
4.9GB/T 10069.1 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法
4.10GB 10069.3 旋轉電機噪聲測定方法及限值第3部分：噪聲限值
4.11GB 3836.1 爆炸性環境 第1部分：設備 通用要求
4.12GB 3836.2 爆炸性環境 第2部分: 由隔爆外殼“d” 保護的設備
4.13GB 3836.3 爆炸性環境 第3部分: 由增安型“e”保護的設備
4.14GB 30254 高壓三相籠型異步電動機能效限定值及能效等級
4.15GB 50058 爆炸和火災危險環境電力裝置設計規范
5.基本特征
5.1機 座 號 ：355～560
5.2功率范圍：185kW～2240kW
5.3電 壓：3000V～11000V
5.4頻 率：50Hz、60Hz
5.5極 數：2P～12P
5.6熱 分 級：155(F)
5.7溫升限值：80K（B級）、105K（F級）（每個機座號、每個極數?大一檔功率）
5.8振動速度：2.3mm/s
5.9效率：1級能效。符合GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》能效1級。
5.10冷卻方式：IC411
5.11安裝方式：IMB3(也可做成IMB35、IMV1)
5.12防護等級：IP55
5.13運行方式：S1
5.14防爆級別：ExdⅠMb、Exd ⅡB T4 Gb Exd ⅡC T4 Gb
5.15環境：溫度-20℃～+40℃、海拔高度不高于1000m
5.16
5.17戶內（標準配置）
可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。
6.結構說明
6.1機座
電動機機座采用工藝成熟的高強度灰鑄鐵制造或鋼板焊接制造。
6.2轉子
鋁鼠籠轉子采用離心鑄鋁工藝或壓鑄鋁工藝將液態純鋁澆注到轉子鐵芯槽中，一次性澆鑄成型，將轉子導條與端環鑄成一個整體。鑄鋁轉子結構和工藝保證了電動機轉子不可比擬的可靠性，同時使電動機具有滿意的轉矩特性。大容量電動機采用銅條轉子；可靠的導條緊固和端環焊接工藝以及高速電動機的護環結構，確保了銅條轉子的可靠運行。
6.3軸承
?滾動軸承
滾動軸承采用兩軸承結構，帶不停機排油裝置和軸承測溫裝置。滾動軸承結構均設有V型密封圈，防止灰塵和水濺射進入軸承，使其具有較長的使用壽命和潤滑間隔。滾動軸承再潤滑加脂量及加脂間隔見表1。
?滑動軸承
根據軸承的負荷情況，可選用靠熱輻射和熱傳導自然冷卻的油環自潤滑方式或強制潤滑方式。自潤滑方式可以通過增設進回油管路，方便的實現強制潤滑。滑動軸承強制潤滑油量消耗見表2。
滑動軸承電動機自由狀態時允許的軸向竄動量為±5mm，在這種情況下，電動機轉子和軸系必須通過被驅動設備上的“限位裝置”配合軸向定位。
?軸承配置
電動機的軸承配置見表3
表1：滾動軸承再潤滑加脂量及加脂間隔
軸承型號 承潤滑脂型號 再潤滑加脂量
（克） 再潤滑加脂間隔 （h）
電機極數（同步轉速r/min）
2P（3000） 4P（1500） 6P（1000） 8P（750） 10P（600）
6218 長城HTHS 25 1860 5300 7170 8360 8760
6318 40 1450 4700 6700 7880 8600
6220 30 1450 4700 6700 7880 8760
6222 40 1120 4100 6270 7440 8400
6224 45 — 3680 5900 7160 8100
6228 50 — 2920 5150 6550 7430
6230 60 — 2580 4700 6220 7150
6232 70 — 2290 4290 5850 6860
6316 30 1860 5300 7170 8360 8760
6326 80 — 2700 4840 6380 7000
6024 25 1220 4290 6380 7340 8470
NU1020 20 1200 3110 5180 6600 7550
NU1022 25 900 2580 4700 6200 7220
NU1024 25 600 2400 4290 5810 6910
NU1032 45 — 1700 2800 4290 5630
NU1034 55 — 1500 2480 3880 5190
NU216 20 1800 4500 6700 7290 8240
NU218 25 1200 4100 6300 6800 7750
NU222 40 — 3300 5100 5820 6610
NU228 55 — 2400 4200 4440 5780
表2：滑動軸承強制潤滑油量消耗表
機座號 整機油量（L/min） 潤滑油型號 油壓范圍
H500-2 6 L-TSA32(粘度為ISO VG32) 0．01～0.03MPa
H560-2 10
表3：軸承標準配置和選配表
中心高 標準配置 可選配置
H500-2 滑動軸承強制潤滑 滑動軸承自潤滑 6kV；P≤1000kW
10kV；P≤900kW
滾動軸承
H560-2 滑動軸承強制潤滑 —
其他 滾動軸承 —
注：1.滑動軸承結構不適用于防爆等級為Exd ⅡC T4 Gb的電動機
2.H500-2滾動軸承訂貨前需進行溝通咨詢。
6.4外風扇：
根據電機的性能需求，不同機座號和極數采用不同的外風扇結構。適合的電機旋轉方向和風扇屬性見表4。
表4：電動機旋轉方向和風扇屬性
電機極數 機座號 電機旋轉方向 風扇材質 風扇屬性
2P 355～560 順或逆 輕質高強度非金屬復合材料 單向軸流風扇
4P 355～400 順或逆或雙向 金屬 雙向金屬離心風扇
4P 450～560 順或逆 金屬 單向金屬離心風扇
6P及以上 355～560 順或逆或雙向 金屬 雙向金屬離心風扇
6.5接線盒及引入裝置
?高壓接線盒
電動機的外部電纜引入線在接線盒中通過接線柱進行
可靠的連接。主接線盒為隔爆型鑄鐵接線盒。接線盒內腔
空間大，各接線端子之間的爬電距離與電氣間隙符合國家標準規定。接線盒內腔涂有防銹底漆和耐弧性好的磁漆，接線端子經鍍銀處理后，與繞組引線電纜相接。接線盒內、外均設有單獨的直徑為 M12的接地端子。
進線口標準配置：喇叭口進線。 高壓接線盒內部
進線口可選配置：帶螺紋口鋼管布線或防爆葛蘭頭進線。
接線盒引入裝置屬性見表5。
?輔助接線盒
輔助接線盒指測溫接線盒和加熱器接線盒，兩者分別獨立。測溫端子采用端子排的連接方式。
輔助接線盒(包含測溫和定子加熱器) 標準配置：喇叭口進線。
可選配置：制成螺紋口鋼管布線或防爆葛蘭頭進線。
喇叭口、螺紋口鋼管布線和葛蘭頭接線盒引入裝置屬性見表5。
加熱器接線盒內部 測溫接線盒內部
表5：接線盒引入裝置屬性
接線盒 引入裝置 特征
主接線盒 喇叭口進線 采用壓板式結構固定外部引線電纜。接線口處設有橡膠密封裝置及防止電纜撥脫裝置。高壓接線盒密封圈直徑有Φ64、Φ57、Φ51、Φ46、Φ40的同心圓，適用電纜外徑為Φ39～Φ63mm，進線口為喇叭口，數量為1個。
螺紋口鋼管布線 接線口處設有橡膠密封裝置，密封圈直徑有Φ64、Φ57、Φ51、Φ46、Φ40的同心圓，適用電纜外徑為Φ39～Φ63mm，進線口為內螺紋口，規格為G2，數量為1個。
無鎧格蘭 適用于非鎧裝電纜進線，適用電纜外徑為Φ48～Φ63mm，數量為1個。
鎧裝格蘭 適用于鎧裝電纜進線，適用外層電纜外徑為Φ57-Φ78mm，適用內層電纜外徑為Φ54.5～Φ64mm，數量為1個。
輔助接線盒(包含測溫和定子加熱器) 喇叭口進線 接線口處設有橡膠密封裝置，密封圈直徑有Φ20、Φ16、Φ12、Φ6的同心圓，適用電纜外徑為Φ6～Φ16mm，進線口為喇叭口，其中測溫進線口為2個，加熱器進線口為1個。
螺紋口鋼管布線 接線口處設有橡膠密封裝置，密封圈直徑有Φ20、Φ16、Φ12、Φ6的同心圓，適用電纜外徑為Φ6～Φ16mm，進線口為內螺紋口，規格為M25X1.5，其中測溫進線口為2個，加熱器進線口為1個。
無鎧格蘭 適用于非鎧裝電纜進線，適用電纜外徑為Φ6～Φ16mm，材質銅鍍鎳，其中測溫進線口為2個，加熱器進線口為1個。
鎧裝格蘭 適用于鎧裝電纜進線，適用外層電纜外徑為Φ16.9-Φ26mm，適用內層電纜外徑為Φ13.0～Φ20.2mm，材質銅鍍鎳，其中測溫進線口為2個，加熱器進線口為1個。
注：有特殊要求請提出。
?
