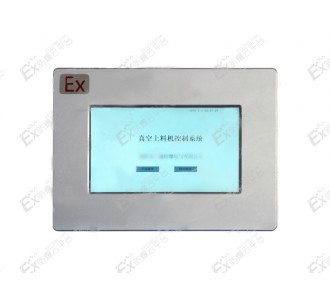

YTM-A KQ 防爆觸摸屏
產品概述： YTM-A系列防爆觸摸屏采用隔爆兼本安的防爆設計方式； 可適用于爆炸性氣體存在的1區、2區防爆環境和粉塵防爆A21、A22區域； 亦可適用于-40℃～+60℃的低溫型環境。 應用場景： 防爆電氣控制柜，正壓型防爆電氣控制柜的嵌入式配套安裝；PLC控制現場的人機交互需求。
YTM-A系列防爆觸摸屏采用隔爆兼本安的防爆設計方式；
可適用于爆炸性氣體存在的1區、2區防爆環境和粉塵防爆A21、A22區域；
亦可適用于-40℃～+60℃的低溫型環境；
防護級別：IP66
高端航空鋁材質 表面陽極氧化（可為耐腐蝕和潔凈區提供不銹鋼304/316材質）；
外觀品質與性能均可達到國外產品標準，可以用來做國外產品的替代品；
DC12-24V 電壓輸入；可選AC85-264V 超寬電壓輸入，
本安型防爆電阻屏；
配合防爆電氣控制柜 PLC和 DCS系統 實現危險區域自動化控制領域人機交互的控制需求。
具有本安型防爆觸摸屏功能，可實現觸摸功能操作。獨立防爆認證，可配套操作臺，正壓控制柜，防爆柜配套使用。
兼容市場上常規的多品牌PLC，支持RS485 、RS232、MODBUS、TCP/IP接口進行設備間的通訊連接。
可以遠端電腦主機進行連接，實現帶觸摸功能的圖像顯示需求。
各種需要的端口通過格蘭以及其他方式引出，滿足現場接口與其他設備對接的需求。
可以擴展按鈕、急停、指示燈、實現操作端遠程控制的功能。
內置穩定性高的工業HMI主板，能夠滿足惡劣工作環境中所存在的各種嚴苛的要求，可選配--40℃～+60℃的寬溫型配置，廣泛應用于石油石化、精細化工制藥、鉆采等氣體和粉塵爆炸性危險和高惡劣性環境場。
常規屏幕尺寸：
7寸 、10寸、12寸、15寸
安裝方式：
卡扣嵌入式
可配套立柱操作臺 操作箱 正壓控制柜 防爆柜進行嵌入式配套。
應用場景：
防爆電氣控制柜，正壓型防爆電氣控制柜的嵌入式配套安裝；PLC控制現場的人機交互需求。
技術參數：
防爆參數
7寸
10寸
12寸
15寸
防爆標志
Exd ibIIC T6 Gb/Ex tD A21 IP66 T80℃
防護級別
IP66
電氣參數
工作電壓
DC24V±20%
DC24V±20%
DC24V±20%
DC24V±20%
工作電流
≤1A
≤1A
≤2A
≤2A
觸摸控制
本安型電阻式觸摸屏
本安型電阻式觸摸屏
本安型電阻式觸摸屏
本安型電阻式觸摸屏
屏幕規格
7寸
10寸
12.1寸
15寸
屏幕背光類型
OLED背光
OLED背光
OLED背光
OLED背光
屏幕亮度
400cd/m²
400cd/m²
500cd/m²
400cd/m²
對比度
1000:1
1000:1
1000:1
1000:1
壽命
約50000H
約50000H
約50000H
約50000H
分辨率及色彩
800*480 16.7M 8bit
1024*600 16.7M 8bit
1024*768 16.7M 8bit
1024*768 16.7M 8bit
處理器
32 bit RISC 600MHz
32 bit RISC 600MHz
32 bit RISC 600MHz
32 bit RISC 600MHz
閃存（Flash+RAM）
128MB+128MB
128MB+128MB
128MB+256MB
128MB+256MB
SD擴展
無
無
支持SD/SDHC
支持SD/SDHC
網絡接口
10/100M RJ45*1
10/100M RJ45*1
10/100M RJ45*1
10/100M RJ45*1
串口
COM1:RS232 COM2:RS485 2W 4W COM3:RS485 2W
COM1:RS232/RS485 COM2:RS485 2W 4W COM3:RS232 RS485 2W 4W
COM1:RS232/RS485 2W 4W COM3:RS485 2W
COM1:RS232/RS485 2W 4W COM3:RS485 2W
USB接口
USB2.0*1 host
USB2.0*1 host
USB2.0*2 host+Client
USB2.0*2 host+Client
機械參數
材質
6級航空鋁 本色陽極氧化 （其他色可定制）
6級航空鋁 本色陽極氧化 （其他色可定制）
6級航空鋁 本色陽極氧化 （其他色可定制）
6級航空鋁 本色陽極氧化 （其他色可定制）
安裝方式
KQ嵌入式 /BG壁掛
KQ嵌入式 /BG壁掛
嵌入式 /壁掛
嵌入式 /壁掛
電纜引入裝置
M20*1.5*2 可增加
M20*1.5*2 可增加
M20*1.5*2 可增加
M20*1.5*2 可增加
電氣控制（可選）
增加防爆按鈕 指示燈 急停開關
增加防爆按鈕 指示燈 急停開關
增加防爆按鈕 指示燈 急停開關
增加防爆按鈕 指示燈 急停開關
環境指標
大氣壓力
80～106KPa
80～106KPa
80～106KPa
80～106KPa
環境溫度
-20℃~+60℃（常溫型）
-40℃~+60℃（寬溫型）
-20℃~+60℃（常溫型）
-40℃~+60℃（寬溫型）
-20℃~+60℃（常溫型）
-40℃~+60℃（寬溫型）
-20℃~+60℃（常溫型）
-40℃~+60℃（寬溫型）
相對濕度
≤95%RH(+25℃)
≤95%RH(+25℃)
≤95%RH(+25℃)
≤95%RH(+25℃)
訂貨選型：
YTM-A1_70KQ DC24V 直流供電
YTM-A1_101KQ DC24V 直流供電
YTM-A1_121KQ DC24V 直流供電
YTM-A1_150KQ DC24V 直流供電
YTM-A2 KQ AC100-240V 交流供電
安裝方式：
KQ 卡扣嵌入式 （建議1.5mm厚度以上面板和操作臺進行嵌入式）
卡扣嵌入式是一種工業常見的安裝方式，配合正壓控制柜，操作臺等進行嵌入式安裝，隱藏式的安裝方式可以使觸摸屏與現場設備更好融合在一起，
操作臺和正壓柜等面板上按照開孔尺寸進行方形開孔，在防爆觸摸屏背部使用側面的牽引卡扣進行鎖緊固定，
適合工業環境的控制柜體，操作臺，設備面板上集成安裝。
優點：
面板嵌入式安裝，便于設備與設備更好匹配，設備供電電纜可以在操作臺內隱藏。也可以配套獨立的立柱操作柱，立柱操作箱，落地操作臺進行安裝，線纜從立柱和操作箱內進行隱藏式布線，將線纜引入至地面鋪設線槽或者地面電纜溝中。
嵌入式的可根據現場需求，進行多達十種成品操作臺和立柱進行配套，更適應于現場多種安裝位置需求，支架方案涵蓋并可滿足現場各種安裝方式和使用習慣的需求。
支架選型：（詳細支架圖紙和適合的工況請與我公司聯系）
安裝方式與支架編號
YTLZZJ-1立柱操作箱（無傾斜） 可增加水平旋轉 （LR180°）
YTQZZJ-1-墻裝立柱操作箱（無傾斜帶鍵盤） 可增加水平旋轉 （LR180°）
YTJCLZZJ-1立柱操作箱（無傾斜）
YTLZZJ-2立柱支架（無操作箱直連設備傾斜5度）可增加水平旋轉（LR180°）
YTLZZJ-4立柱操作箱(傾斜15度不帶鍵盤)
YTLZZJ-6-立柱操作箱(傾斜30度不帶鍵盤)
YTQTCZT-1落地琴臺式操作臺 (凹槽式)
YTQTCZT-2落地琴臺式操作臺 （直立式）
YTDZZJ-1 直立吊頂裝支架
YTXDZJ-1 懸臂吊裝支架
非標支架設計：集成研發設計生產于一體，全鏈條自主加工設備，可根據客戶需求生產非標支架配套
人體學傾斜角度編碼：1:0°2::5° 3:10° 4:15° 5:20°6:30° 7:45° 8:60°
人體學設計高度：按照170cm 作業者身高， 傾斜角度越大，支架高度隨之降低
?
