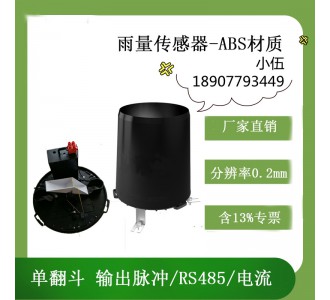

⊙產品概述

本產品是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。由承雨器部件和計量部件等組成。承雨口采用口Φ200mm。計量組件是一個翻斗式機械雙穩態秤重機構，其功能是將以mm計的降雨深度轉換為開關信號輸出。防蟲網、防堵水口設計，內置水平儀，雙干簧管。冬季桶蓋、落地裝、支架裝可選擇配。

1、功能特點

◆體積小，安裝方便；精度高，穩定性好

◆線性度好，傳輸距離長，抗干擾能力強

◆漏斗處設計網孔，防止樹葉等雜物阻塞雨量下流

◆翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

◆儀器外殼用ABS工程塑料制成，不起銹，外觀質量佳

◆承雨口采用ABS工程塑料注塑而成，光潔度高，滯水產生的誤差小

◆底盤內部設有水平調節泡，可以輔助底角將設備調整到最佳水平度

2、適用范圍

可用于氣象臺（站）、水文站、農林、國防、野外測報站等有關部門，配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等，也可為防洪、供水調度、電站水庫水情管理提供原始數據。

3、工作、存儲條件

工作溫度：-40～85°C       工作濕度：0～100%RH

儲存溫度：-40～125°C      儲存濕度：＜80%（無凝結）

⊙工作原理

承水口收集的雨水，經過上筒（漏斗），注入計量翻斗——翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一個斗室接水時，另一個斗室處于等待狀態。當所接雨水容積達到預定值0.2mm時，由于重力作用使自己翻倒，處于等待狀態，另一個斗室處于接水工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使干式舌簧管通斷。即翻斗每翻倒一次，干式舌簧管便接通一次送出一個開關信號（脈沖信號）。

⊙技術參數

供電電壓：5V～24V DC(485型需要，脈沖不需要)

測量范圍：雨強0～4mm/min  測量精度：±2%   分辨率：0.2mm

信號輸出：（標記“þ”為您所購買使用的型號）

 ¨ 脈沖型      信號：單干簧管通斷

¨ 電流型      信號：4～20mA 量程：0～100mm（默認）

 ¨ RS485型     通訊協議：Modbus-RTU（可定制）

設備功耗：<15mA          防護等級：IP66

材    質：優質ABS        許可電流：5mA
