無線圖像傳輸系統

H-80P

H-80P高清低延時微型無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄和很強的抗多徑干擾能力，能夠實現非視距（NLOS），高速運動情況下實時傳輸低延時高清1080p圖像。

適合于航拍、空中測繪、電力巡查、無人車、機器人等無線圖像實時傳輸領域之集成用途。亦適合于特種作業，如冶煉、化工、起重等危險工業崗位的視頻監控工作。

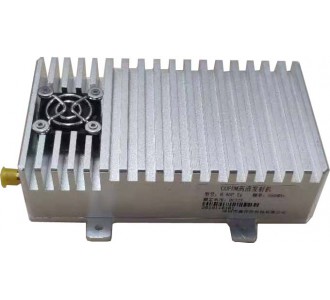

                發射機                                     接收機

優點：

Ø 機體積小，重量輕

Ø 優良的抗干擾能力和非視距繞射能力

Ø 畫質清晰，高清1080P效果

Ø 實時圖像清晰流暢

Ø 接收機尺寸小巧，方便集成

一、技術指標：

發射機

接收機

二、方案示意圖

三、系統清單：

微型發射機              1臺                接收板                   1塊

發射機電源線            1根                發射天線                 1根

接收天線                 2根               射頻轉接線               2根
