讓買家找上門
發(fā)布采購單》
正品保障
采購返現(xiàn)
源頭直供
<ul id="gck6y"></ul>
讓買家找上門
發(fā)布采購單》
正品保障
采購返現(xiàn)
源頭直供
?[誠信檔案]
?
|
||||||||||||||||||||||||||
|
C(碳) |
Si（硅） |
Mn（錳） |
Cr（鉻） |
V(礬) |
Mo（鉬） |
S(硫) |
P（磷） |
|
1.45~1.7 |
≤0.40 |
≤0.35 |
11.00~12.5 |
0.15~0.3 |
0.40~0.60 |
≤0.30 |
≤0.30 |
Cr12MoV鋼的熱加工工藝
|
項(xiàng)目 |
加熱溫度℃ |
開鍛溫度℃ |
終端溫度℃ |
冷卻方式 |
|
鋼錠 |
1100~1150℃ |
1050~1100℃ |
900~850℃ |
緩冷（炕或砂冷） |
|
鋼胚 |
1050~1100℃ |
1000~1050℃ |
900~850℃ |
緩冷（炕或砂冷） |
Cr12MoV鋼的淬火規(guī)范
|
方案 |
第一次預(yù)熱℃ |
第二次預(yù)熱℃ |
淬火溫度℃ |
冷卻 |
硬度 |
|||
|
方案一 方案二 方案三 方案四 方案五
|
550~600℃ 550~600℃ 550~600℃ 550~600℃ 550~600℃ |
840~860℃ 840~860℃ 840~860℃ 840~860℃ 840~860℃
|
950~1000℃ 1020~1040℃ 1020~1040℃ 1115~1130℃ 1115~1130℃ |
介質(zhì) |
介質(zhì)溫度 |
在介質(zhì)中冷卻 |
隨后 |
58~62
62~63
62~63
42~50
42~50 |
|
油 油 熔融硝鹽 油 熔融硝鹽
|
20~60 20~60 400~550 20~60 400~450 |
至油溫
至油溫
5~10min
至油溫
5~10min
|
空冷
空冷
空冷
空冷
空冷 |
|||||
Cr12MoV鋼的回火規(guī)范
|
方案 |
淬火溫度℃ |
回火溫度℃ |
|||
|
用途 |
加熱溫度℃ |
介質(zhì) |
硬度 |
||
|
方案一 方案二 方案三 |
1020~1040℃ 1020~1040℃ 1020~1040℃ |
消除應(yīng)力 去除應(yīng)力、降低硬度 去除應(yīng)力、降低硬度 |
150~170℃ 200~275℃
400~425℃ |
油或硝鹽 ——
—— |
61~63 57~59
55~57 |
|
方案四
方案五 方案六 |
1115~1130℃
1115~1130℃
1115~1130℃ |
去除應(yīng)力及形成二次硬化 去除應(yīng)力及形成二次硬化 去除應(yīng)力及形成二次硬化 |
510~520℃多次回火 -78℃冷處理，加510~520℃一次回火 -78℃冷處理加510~520℃回火，再-78℃冷處理
|
——
——
——
|
60~61
60~61
61~62
|
Cr12MoV鋼有高淬透性，截面為300～40 0㎜以下者可以完全淬透，
在300～40 0℃時仍可保持良好硬度和耐磨性，韌性較Cr12鋼高，
淬火時體積變化最小。可用來制造斷面較大、形狀復(fù)雜、
經(jīng)受較大沖擊負(fù)荷的各種模具和工具。例如，形狀復(fù)雜的沖孔凹模、
復(fù)雜模具上的鑲塊、鋼板深拉伸模、拉絲模、螺紋搓絲板、冷擠壓模、
冷切剪刀、圓鋸、標(biāo)準(zhǔn)刀具、量具等。

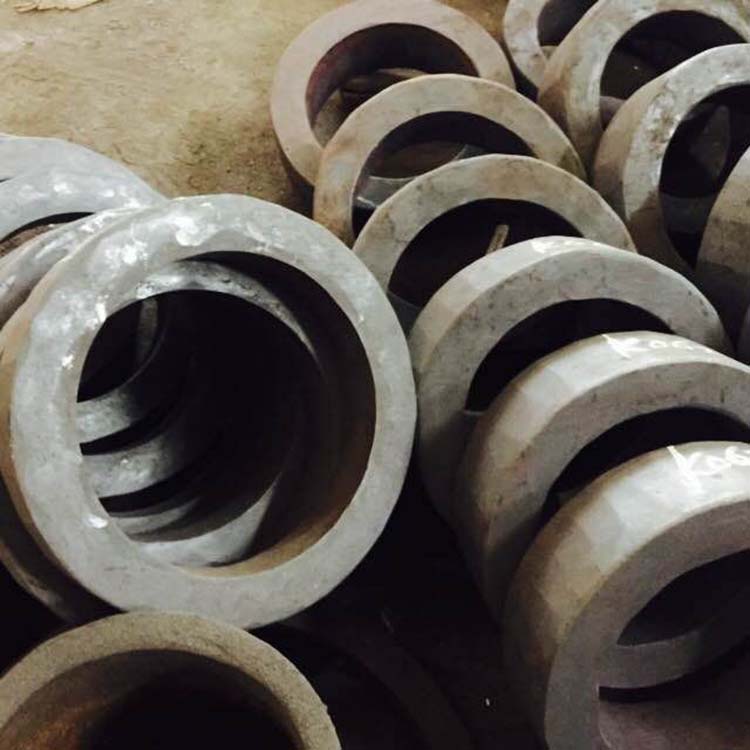

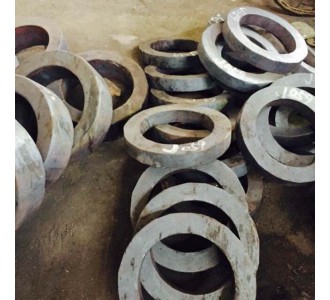

產(chǎn)品展示：
佛山市順德區(qū)陳村鎮(zhèn)泰圓模具鋼經(jīng)營部是模具鋼材、特殊鋼材等產(chǎn)品專業(yè)生產(chǎn)加工的公司，擁有完整、科學(xué)的質(zhì)量管理體系，（其中包括從冶煉，鍛造，退火，保溫，探傷，去表皮，下料，飛邊，平模等等一體化)。
佛山市順德區(qū)陳村鎮(zhèn)泰圓模具鋼經(jīng)營部的誠信、實(shí)力和產(chǎn)品質(zhì)量獲得業(yè)界的認(rèn)可。歡迎各界朋友蒞臨參觀、指導(dǎo)和業(yè)務(wù)洽談。
企業(yè)使命：成為客戶心目中可靠的合作伙伴
企業(yè)理念：誠信、服務(wù)、創(chuàng)新、卓越
企業(yè)精神：銳意進(jìn)取、不斷超越
企業(yè)目標(biāo)：崇高業(yè)績、注重過程、讓信譽(yù)和承諾走向世界
企業(yè)口號：企業(yè)和市場同步；品質(zhì)與世界共進(jìn)
