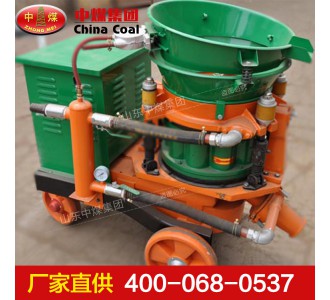

PZ-9型噴漿機是用于干噴、潮噴混凝土的設備，它具有技術先進、結構合理、性能穩定、操作維護方便、建筑噴漿機使用壽命長、可分別配置膠輪和軌輪兩種行走裝置等特點。PZ-9噴漿機廣泛適用于隧道、涵洞、地鐵、水電工程、地下工程的噴射混凝土施工作業 。

噴射混凝土是利用壓縮空氣，將按一定配比的混凝土拌和料通過管道輸送并高速噴射到受噴面上凝結硬化，從而形成混凝土支護層。近年來，噴射混凝土技術以其簡單的工藝、獨特的效應、經濟的造價和快捷的施工速度，在建筑、鐵公路隧道施工、礦山井巷建設、邊坡加固等領域廣泛應用。

PZ-9型噴漿機技術特征

直通轉子式不粘結料腔，出料通暢，高效省時。

四點彈性補償夾緊，密封效果好，機旁粘塵少，易損件壽命長。

采用低壓高速渦旋氣流輸送，克服物料輸送中粘結，堵管和脈沖離折等問題，料流均勻，連續穩定。

新型噴頭，出料彎頭裝置，改善噴敷效果，回彈少，噴層質量高。

機器底盤可以裝配成輪胎式、滑撬式和各種軌距的軌輪式。

PZ-9型噴漿機工作原理

攪拌好的物料由配料攪拌機卸料口（或人工拌料和上料）卸入振動料斗中，經過篩網供入噴漿機料斗中，由撥料器撥動注入轉子的直通料腔中，隨轉子旋轉到出料口處，在這里被氣室通人的壓縮空氣把物料吹送入旋流器。在此，由旋流器引入另一股風，呈多頭風螺旋狀態把物料吹散、加速、并使其旋轉、浮游、進入輸料管，到達噴頭再添加少量補充水分噴射出去。

PZ-9型噴漿機主要由驅動裝置，轉子總成，氣路系統，噴射系統和電氣控制箱等部分組成。

PZ-9型噴漿機參數

型號 PZ-9

噴射能力 9/h

大傳輸距離 150m

水灰比 < 0.35

大骨料粒徑 20mm

輸送管內徑 φ64mm

工作壓力 0.2-0.6MPa

耗風量 9-10/min

驅動功率 7.5kW(10hp)

電壓等級 380V，440V，660V，1140V 　　50Hz/60Hz

底盤 底盤可裝配成輪胎 、滑撬式、軌輪式。
