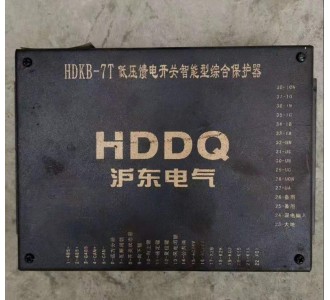

低壓饋電開關智能型綜合保護器
HDKB-7T, HDKJ-6T
智能化一體式設計、使用方便、安裝快捷
LCD實時操作統，電壓、電流、統緣阻值實時顯示功能
高精度數據處理，具有漏電閉鎖、過壓、欠壓、三相不平衡、過載、短路保護等多種功能
一、概述
適用于井下380V、660V、1140V三相中性點不接地系統，極大電流至250A，與井下磁力開關配套使用，以實現用電設備的各種保護功能。
保護器采用了先進的微處理器，高精度的數據處理及先進的保護算法，保護精度高，反應速度快。能完成漏電閉鎖、欠壓、過壓、三相不平衡、過載、短路等多種保護功能。
二、該保護器有如下特點：
a、采用2×4漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便。運行時實時顯示當前三相電流和系統電壓，顯示信息豐富。
b、各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。
c、具有“記憶”功能。每次調整的各項保護功能參數均記憶保存，下次上電或系統復位時自動提取上一次設定的參數。而且，保護器還能記憶故障信息，可記錄極多100多次故障信息，可以通過菜單查詢故障。以方便維護。
d、在系統帶電的情況下，通過外引按鈕，可以方便的進行定值調整、信息查詢等功能。
在系統停電的情況下，可以通過本保護器內置的本安電池模塊及保護器本體上的按鍵進行定值調整和信息的查詢，此時本裝置滿足本安要求。
三、基本參數
額定電壓：1140V、660V、380V
額定電流：30A、60A、80A、120A、200A 極小電流1A 步長1A
3、綜合保護器電源標準頻率為：50Hz。
4、綜合保護器為長期工作制。
四、工作條件
1、海拔高度不超過2000米，周圍環境壓力為（0.8~1.1）×105Pa
2、環境溫度－5℃～+40℃
3、空氣相對濕度不大于95％（+25?0?8С）
4、在無強烈震動和沖擊振動的環境
5、含有沼氣和煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸汽的環境中
6、安裝于各種型號電磁起動器隔爆腔內
五、注意事項
在使用本產品之前，請您仔細閱讀該說明書，并請妥善保存、以備將來需要。
▲注意：
不要試圖打開保護器。
機內無用戶操作部分、如有問題，請找專業維修人員修理。
如現現參數不準的情況。（如電壓顯示不準），請與廠家告知。
供電系統電壓為380V、660V、1140V時，輸入保護器的電壓一定要控制在交流36V（120％-65％），
否則保護器將無法工作或者引起損壞。
?
