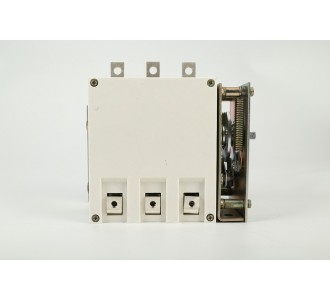

GHK-315/1140、GHK-400/1140型隔離換向開關
適用于煤礦井下交流50Hz、電壓到1140V、電流至315A和400A的情況下改變電源的相序。隔離器上裝有可靠的超前動作的輔助觸頭，在一般情況下保證隔離器在無負載情況下進行，接通和分?jǐn)喔綦x電源和換向操作，在特殊情況下（如接觸器觸頭熔焊故障等），隔離器具有一定的分?jǐn)嗄芰Α?/div>
本隔離器是礦用仟伏級大容量隔爆型電磁起動器中不可缺少的基礎配件。
一、主要技術參數
1、額定工作電壓： 1140V
2、額定工作電流；315A 400A
3、分?jǐn)嗄芰Γ?≥6Ie
4、約定發熱電流： 400A、450A
5、操作角度： ±70°
6、機構操作循環次數：正反向各3000次
7、輔助觸頭：備有一常開常閉兩對輔助觸點供外電路使用。AC220V、50Hz、5A
8、外形尺寸：255×152×250
9、重量：11.4公斤
二、正常工作條件
1、海拔高度不超過2000米
2、環境空氣溫度-25℃-+40℃
3、空氣相對濕度：月平均溫度為25℃，月平均極大相對濕度為95%
4、無顯著沖擊、振動的環境
5、在防風雨侵襲的場所
6、無足以腐蝕金屬、破壞絕緣的氣體和塵埃的場所
三、結構
隔離器的結構。它由觸頭組合和操作機構兩部份組成、根據接線方式分成兩種安裝型式：臥式、立式
