一用途和適用范圍

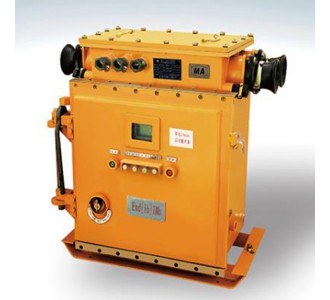

1、KJZ-400、200/1140（660）Y礦用隔爆真空智能型永磁饋電開關主要用于煤礦井下，適用于交流50HZ，額定電壓為380V、660V、1140V額定電流至400A、三相中性點不接地供、變電系統中，作為總開關、分支開關、也可作為大容量電動機不頻繁起動控制之用。當供電電路中出現過載、短路、欠壓、過壓、斷相、電壓斷相或漏電時能自動切斷電源。作總開關時具有三相對稱性漏電和漏電閉鎖保護，為分支開關漏電保護的后備保護；作分開關使用時具有選擇性漏電保護和漏電閉鎖保護功能。過流保護具有反時限特性。

2、適用范圍

（1）海拔高度不超過2000米

（2）環境溫度-5?С～+40?С

（3）空氣相對濕度不大于95％（+25?С）

（4）在無強烈震動和沖擊振動的環境

（5）含有沼氣和煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸汽的環境中

（6）無滴水的地方。

二、特點

1本開關采用的微機監控保護裝置，是新型高性能微機控制保護產品，以單片機為核心，輔以工業級外圍芯片，精密小型互感器，小型專用繼電器，以及科學的算法，保護可靠靈敏，測量精度高。采用多種抗干擾措施，使裝置具有極高的抗干擾能力；在用戶界面上，具有良好的人機對話界面，采用大屏幕液晶漢化顯示，自動背光，菜單式操作指示，對重要操作授權密碼，有效防止誤操作發生。本保護裝置有故障記憶功能、電度計量儲存；并可在線查詢、修改，具備事件順序記錄、及遙測、遙信、遠傳等功能；裝置配置帶隔離RS-485標準異步通訊接口，通訊方式可采用通信電纜線。

2本開關采用真空永磁斷路器，該斷路器采用雙穩態永磁機構，可動部件比其他機械結構斷路器大量減少，可靠性和機械壽命大幅提高。是替代機械結構斷路器的理想產品。在斷路器技術參數范圍內，可保證安全可靠地運行于相應電壓等級的電網中接受和分配電能，并可在額定電流內進行頻繁操作或多次開斷短路電流。

3本開關具有電度計量功能?？蓪崟r顯示電量，累計所產生的度數。

三、基本參數

1額定電壓：1140V、660V、380V

2額定電流：400A、200A

3極限分斷能力：9KA

4工作制：長期工作制。

5操作方式：電動合分閘

四、安裝、使用與維護

1、安裝

（1）安裝之前必須檢查饋電開關是否在運輸過程中受到損壞，所有螺釘是否緊固，銘牌上各項技術數據是否與技術要求相符。

（2）安裝時饋電開關必須垂直安裝，傾角不大于15度。

（3）連接電纜前，必須注意進出線的正確性，標有“電源”的隔板下方為進線端。

（4）電纜應用橡膠電纜接入饋電開關。

（5）每臺開關主接地、輔助接地要良好的接地，否則漏電不動作。

2、使用與維護

（1）本開關可作為電網總開關使用，也可作為分開關使用。（使用時直接在開關上設置）

（2）作為總開關使用后邊的分支開關必須用本廠同型號的開關作分開關，否則漏電誤動作。并且總開關要設延時400 mS左右。

（3）若本開關兩臺并聯使用，因有關規定不允許在同一臺供電系統中并用二臺檢漏繼電器，將一臺設置成總開關，將另外開關設置成分開關，這樣就可以錯開同時跳閘的問題。

（4）開關外殼的隔爆面應定期檢查，隔爆間隙是否有損傷，是否涂有防銹油。

五、注意事項

1、搬運過程中，應避免強烈振動。

2、在使用過程中，不可能隨意改變控制電器，否則不能保證開關的可靠工作。

3、開關使用接線如圖1

4、本開關也可單獨作總開關控制電機之用。同一系統只能用一臺作總開關，否則漏電誤動作。
