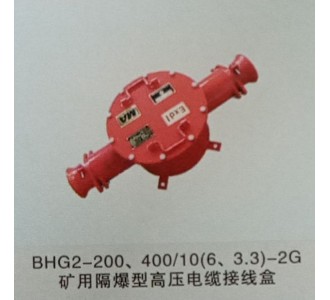

BHG2-400（200）/10-2G，BHG2-400（200）/10-3G礦用隔爆型高壓電纜接線盒
一、適用范圍與用途
BHG2系列礦用隔爆型高壓電纜接線盒(以下簡稱接線盒)適用于具有爆炸性氣體(甲烷)環境的煤礦井下，在交流50Hz、電壓至10kV的供電網路中作照明、信號、動力電纜連接的分支之用。接線盒為不間斷工作制。
接線盒可在下列條件下正常使用：
海拔不超過2000m；
周圍環境溫度一般為：-20℃-+40℃；
周圍空氣相對濕度不大于95%(25℃時)；
在無顯著搖動和沖擊振動的地方；
在含有爆炸性氣體的煤礦井下；非采掘面工作；
"污染等級：3級； "
安裝類別：Ⅲ類。
防爆型式：礦用隔爆型；防爆標志：ExdIMb。
執行標準： GB3836-2010、MT/T 1100-2009。
二、主要參數
1 接線盒的主要技術參數見表1
表主要技術參數
型 號 額定電壓 額定電流 電纜極大外徑 產品重量
kV A mm kg
BHG2-400（200）/10-2G 10(6) 400/200 85-95 75
BHG2-400（200）/10-3G 10(6) 400/200 85-95 75
BHG2-500/10-2G 10(6) 500 85-95 80
BHG2-500/10-3G 10(6) 500 85-95 80
四、使用與維護
1 接線時注意保持規定的電氣間隙與爬電距離。
2 使用時必須核對產品允許使用的電纜規格與負載是否匹配。
3 接線箱的內外接地必須良好可靠。
4 使用維護時，應防止隔爆面碰撞，并涂204-1型置換型防銹油，以防生銹。
5 不使用的引入裝置，必須用密封圈及鋼質堵板加以封堵。
6 安裝時緊固螺栓必須有彈簧墊圈，保證隔爆面間隙不大于0.3mm。
警告：嚴禁帶電開蓋! 嚴禁損傷隔爆面!
