用途：

該機適用于BOPP、PET、CPP、CPE、PVC、PE、鋁箔、紙張等各種卷狀材料的分條、在生產過程中根據不同需要對材料進行切邊、分切等。

特點：

1、本機屬立式分條機，收放卷位于機器前后均可。

2、獨立總控制屏，操作更靈活、方便。

3、放卷自動糾偏，光電眼適用于跟蹤透明材料邊緣及顏色。

4、放卷張力采用磁粉制動器控制。

5、收卷采用磁粉離合器控制。

6、廢邊自動吹吸裝置。

7、走料長度自動計米。
型號 LFQ-1300
分切卷材 大寬度 1300mm
分切卷材 大直徑 Φ600mm
分切卷材寬度 40～1200mm
分切速度 5～160m/min
糾偏誤差 ＜±0.5mm
總功率 3.5kw
整機重量 1800kg
外形尺寸 2600×1100×1400mm

該機適用于BOPP、PET、CPP、CPE、PVC、等各種卷狀材料的分條，在生產過程中根據不同需要對材料進行切邊、分切等。

性能及特點
本機采用三相異步電機,保持加速中平穩運轉；采用變頻調速
自動計米、報警等功能；
收卷采用氣動中心滑擦軸結構，裝卸操作方便；
放卷采用光電自動糾偏修正系統，使不規則材料能正常分切
平刀縱切廢邊自動排放裝置
鍵條式氣脹軸上料 74MM1條

一、技術參數

1.幅寬：1100型

2.分切厚度：18g-300g/m2（視不同原材料而定）

3.原料放卷 大直徑：φ1000mm

4.原料收卷 大直徑：φ550mm

5.分切原料 大寬度：900mm

6.收卷氣漲軸直徑：φ74mm
7.同時卷取氣動中心滑擦軸數量：2條（2軸收卷）

8.糾偏精度：±0.3mm

9.分切精度：±0.5mm

10.速度：10-200min

11總功率：4.55Kw

14.機身顏色：白色（其它顏色可選）

15.光電糾偏（根據不同原材料以及客戶具體要求而定）


二、機器配置

1.放卷部分：
機架采用鋼板結構
磁粉張力控制:張力控制范圍10-50N.M
張力磁粉采用10kg磁粉控制器 ?(放卷使用)
1只
穿料軸采用鍵條式氣脹軸穿料形式
1條
傳動80導輥采用鋁導棍，經過動平衡處理　采用靜電
8條
基材可左右、平行調節：手動操作
光電糾偏系統1套

糾偏精度：±0.3mm
糾偏主機采用同步電機1臺
電眼跟蹤修正

2.主機部分

1）驅動和傳動機構:
主動采用電機
主電機采用上海偉超三相異步電機4KW1臺
變頻器采用深圳正弦技術有限公司（4KW）
傳動采用H型同步帶傳動機構
導輥:采用鋁合金導輥并進行動平衡處理
鋁導輥規格80 1130mm
2）牽引裝置:
結構型式:主動牽引氣動壓緊式
壓緊方式采用氣缸控制
壓緊氣缸規格：φ30.15 2只
壓緊輥采用盯晴膠輥（規格：φ110×1130mm 1條

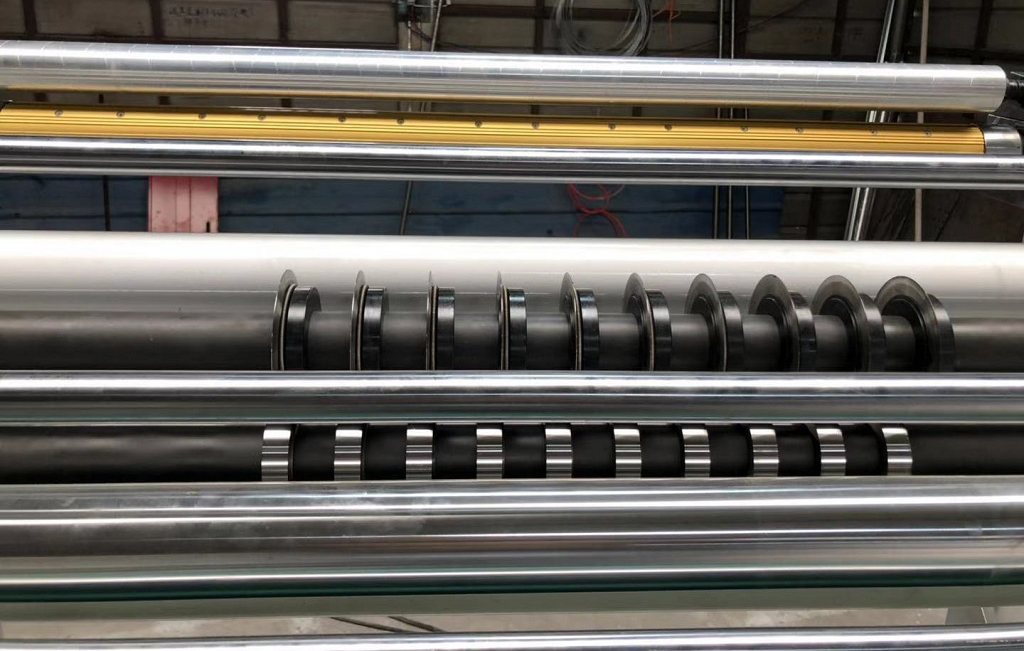

主動輥采用鐵輥包盯晴膠輥（規格：φ110×1130mm1條圓刀直刀8副

3.收卷裝置
結構方式：氣動中心滑擦軸收卷（也可單軸收卷）
采用氣漲軸（規格：φ74 2條
卷采用磁粉張力控收制:張力控制范圍10-50N.M
4.排廢料裝置：排料方式：吹風排廢料
主電機采用三相異步電機（規格：0.55kw）1臺

5.控制部分：

該機的控制系統采用POC人機界面觸摸屏全自動控制。
主機控制：主控制箱 。張力控制：放卷張力，收卷張力、控制的速度范圍較寬、無論低速高速都具優良好的性能，收卷效果 。

本系統自帶計米器計長；報警停車；自動定長。
可以予設分切長度停機

6.配套設施：
（用戶自行負責）
電源：三相四線空氣開關：電壓380V 50Hz
1.5KW 空氣壓縮機

用途:

本機適用于玻璃紙、PET、OPP、cPP、PEPs.Pv及電腦肪偽標簽、電子電腦、光學材料,膜卷、箔卷、各種紙卷、膠卷及印劇后之各種材料的分切。

主要技術參數
卷材寬度     1000m   1300mn
放料道徑  800mm   800mm
收卷道徑  600mm   600mm
紙管內徑  3'or 76mm(optional: 6or 152mm)
分切速度  10-450m/min 10-450m/min
糾偏精度  ≤0.1mm  ≤0.1mm
成品 小寬度  30mm  30mm
總功率    20Kw     20Kw
機器重量  4200Kwg  5000kg
外形尺寸  2400x4000x1900mm   2700x4000x1900mm
