產品簡介

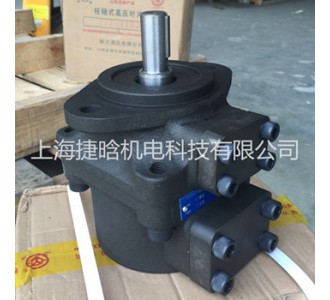

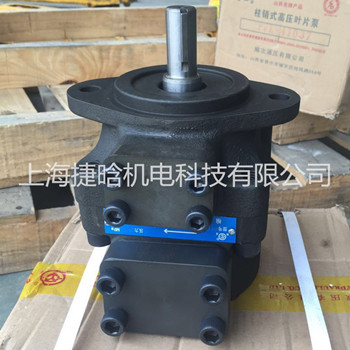

    PFE系列高性能葉片泵，共有單泵(PFE-31/41/51/32/42/52)及雙聯泵(PFED-4131/5141)八個系列75個規格。其排量范圍為16.5～150ml/r，額定壓力為21～30MPa，轉速范圍為600～2800r/min(PFE-21/61兩個系列單泵，使排量范圍擴展為5～250 ml/r)。

    該泵設計工藝獨特，采用偏心柱銷式葉片結構，具有壓力高、流量大、體積小運轉平穩、噪聲低、效率高、壽命長等優點。

    該系列泵為插裝式結構。機芯的設計、進一步降低了壓力、流量脈動及噪聲。前后側板結構相同、具有對稱的溝槽，且都采用液壓平衡，保證了一致的變形和補償，從而可以獲得更好的容積效率。葉片及柱銷根部供油系統的合理設計，保證了葉片與定子間的良好接觸，并使得流量損失為較小獨特的設計、高精密加工和材料的合理選擇使得泵具有非常好的壽命指標。

    PFE系列葉片泵品種規格齊全、性能優良可靠、結構簡單合理、安裝維修方便(安裝連接符合ISO/SAE標準)、可廣泛應用于機床、壓力壓鑄機械、工程機械、冶金、礦山、輕工、化工機械、農業機械以及各類液壓系統等領域。
FED        -4131       070          /036         -1            D             TO

1              2              3              4              5              6              7

 　　　1 結構代號：PFE為單泵   PFED為雙聯泵　　　2 系列代號 ：單泵（21.31.41.51）雙聯泵（4131.5141）　　　3 前泵或單泵排量：見參數列表　　　4 后泵排量：見參數列表　　　5 軸伸型式：1-圓柱形軸伸(標準型) 2-圓柱形軸伸(ISO/DIS3019) 3-圓柱形軸伸(高扭矩型) 5-花鍵軸伸　　　6 從軸端看旋轉方向：D:順時針 S:逆時針　　　7 油口位置：見油口位置示意圖 單泵共有T(標準)、V、U、W四種油口相對位置　　　                                                        雙聯泵共有TO TV UV UW UG等32種油口相對位置

　單泵性能參數 ：

型     號                 排量ml/r   額定壓力kgf/cm2      輸出流量L/min          驅動功率kW             轉速范圍r/min          重量kg     油口通徑

                                                                                                           進口         出口

PFE─ 21005             5.0           210          4.8           3.5           900~1800 6.5           3/4"         1/2"

PFE─ 21006             6.3                          5.8           4.0

PFE─ 21008             8.0                          7.8           5.5

PFE─ 21010             10.0                         9.7           6.5

PFE─ 21012             12.5                         12.2         8

PFE─ 21016             16.0                         15.6         10

PFE─ 31016             16.5         210          16            6.5           800~1800 9.5           5/4"         3/4"

PFE─ 31022             21.6                         23            10

PFE─ 31028             28.1                         33            14

PFE─ 31036             35.6                         43            18

PFE─ 31044             43.7                         55            23

PFE─ 41029             29.3         210          34            14            700~1500 14.5          3/2"         1"

PFE─ 41037             36.6                         45            18

PFE─ 41045             45.0                         57            23

PFE─ 41056             55.8                         72            30

PFE─ 41070             69.9                         91            37

PFE─ 41085             85.3                         114          47            700~1000

PFE─ 51090             90.0         210          114          47            600~1500 25.5          2"            5/4"

PFE─ 51110             109.6                       141          58

PFE─ 51129             129.2                       168          69
