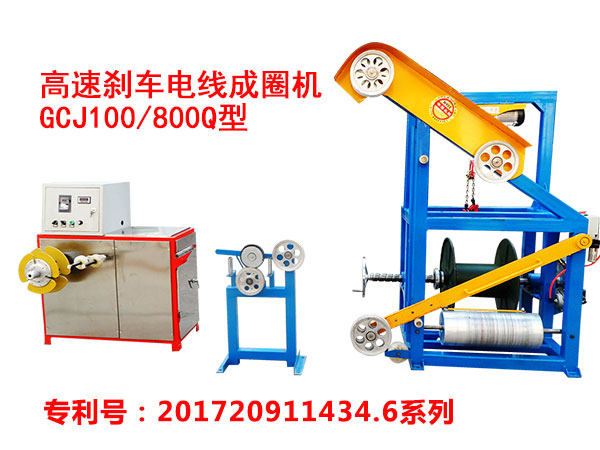

高速剎車電線成圈機GCJ100/800Q型

一、高速剎車電線成圈機用途：

GCJ100/800Q型高速剎車電線成圈機適用于電線成圈及打扎。該產品生產效率高、排線質量好，解決了業界小截面電線電纜成圈打扎與大線盤聯動生產的難題。

鞏義市長城海綿電線設備廠東莞市鑫兆電纜設備有限公司，生產電線電纜設備30多年，20多項專利形成系列化產品，500多種設備。為了更好的服務電線電纜企業，公司對于高速電線成卷機有三種系列12種設備：一是機械聯動剎車有軸式杠桿升降放線機，二是自動剎車無軸頂錐液壓升降放線機，三是氣動剎車無軸頂錐電動升降放線機。三種放線設備各有千秋。第一種價格低，上盤費力氣，弊端是長時間使用，剎車效果不好；第二種價格高，高速剎車效果特別好，可以杜絕線芯拉細；第三種價格合理，高速剎車效果特別好。第三種放線剎車機，采用無軸頂錐夾緊線盤，升降線盤采用電動葫蘆，剎車采用氣動剎車。第三種是電線電纜企業更新換代的理想設備。

二、高速剎車電線成圈機技術參數：

1、線盤外徑： Φ320mm
2、線盤內芯： Φ130mm
3、線盤寬度 ：50～80mm（可調）
4、成圈線徑 ：Φ3～8mm
5、收線軸轉速： 0-500r/min
6、電機功率： 3kw（變頻器）
7、調速控：4kw變頻器
8、計米器：APM型（米數長短可調）
9、放線盤規格： PN630～800型
10、上盤裝置：電動葫蘆升降線盤
11、剎車形式：氣動碟剎

三、高速剎車電線成圈機設備配置：

①GCJ100/800Q型主機一臺；
②APM型單向計米機一臺；
③ZFXQ800型自動漲緊氣動剎車放線機一臺氣動剎車無軸頂錐電動升降放線機QSWD800型一臺
