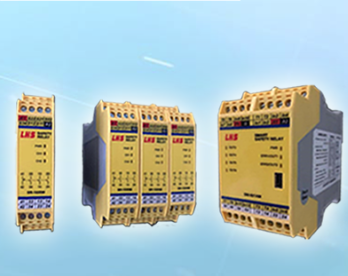

| 雙通道 安全監控繼電器模塊 | |
 |
可架構多種安全產品的安全雙通道模塊 對應 ISO 13849-1 的性能指數 e 安全類別 4的安全認證 內置檢測故障的自診斷功能。 可選擇自動復位或手動復位 通過TUV認證 |
   |

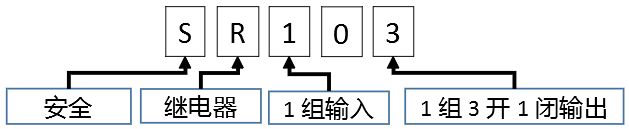

| 產品選型 | 電 源 | 安全輸入1CH | 輸 出 | 訂貨編號 |
| SR101-3A1B | 24V AC/DC | 門鎖急停 | 3NO+1NC | |
| SR102-3A1B | 24V AC/DC | 光幕 | 3NO+1NC | |
| SR103-3A1B | 24V AC/DC | 雙手 | 3NO+1NC | |
| SR104-3A1B | 24V AC/DC | 地毯 | 3NO+1NC | |
| 說 明 | ||||
| 技術性能 |

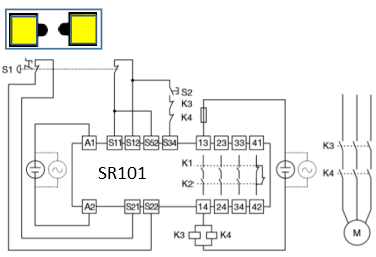

| 功能框圖 |

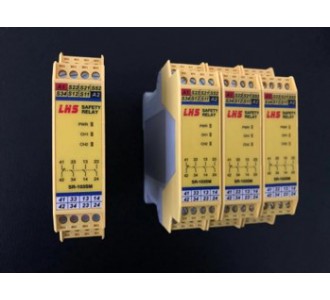

外形尺寸(深×高×寬)： 114.5mm×99.0mm×22.5mm |
 |
 |
 |
| 安全繼電器應安裝在至少為IP54防護等級的控制柜中，安全繼電器均采用DIN35mm導軌安裝方式。 安裝步驟如下： 把儀表上端卡在導軌上； |
| 技術性能 | 技術說明 |
| 對應標準 | ISO 13849-1, ISO 13849-2, ISO 62061, IEC 61508 1-7, IEC 60204-1, IEC 60664-1, IEC 61326-1, IEC 61326-1, IEC 61326-3-1, IEC 60947-1, IEC 60947-5-1, IEC 61000-6-2, IEC 61000-6-4 |
| 符合性能指數（PL） | e（ISO 13849-1, GB/T 16855.1） |
| 安全完整性等級 (SIL) | 3（IEC 61508, IEC 62061, GB/T 20438, GB 28526） |
| 可對應安全類別C | 4（ISO 13849-1, GB/T 16855.1） |
| 安全輸出觸點 | 3NO+1NC |
| 停止類別 | 0（IEC 60204-1, GB 5226.1） |
| 使用環境溫度 | –20 ～ +60ºC（無結冰） |
| 保存環境溫度 | –40 ～ +85ºC（無結冰） |
| 定脈沖耐電壓 | 6kV （1.2/50μs）（輸入 - 輸出） |
| 耐振動 | 10 ～ 55Hz 單振幅 0.35mm |
| 保護等級 | IP20 |
| 額定電源電壓 | 24V AC/DC －15% ＋10% |
| 消耗功率 | 24V AC：240mA 以下 24V DC ：90mA 以下 |
| 過電流保護 | 內置、電子式 |
| 最小適用負載 | （參考值） 5V DC/10mA（初始值） |
| 釋放緩沖時間 | 緊急停止開關 30ms 以下 |
| 過電壓類別 | III |
| 額定絕緣電壓 | 250V AC |
| 機械性耐久性 | 1000萬次以上 |
| 額定值 | AC-15 5A/230V AC DC-13 5A/24V DC |
| 重 量 | （約） 165g |
| 表接線采用可拆卸的接線端子； （2) 輸入側導線的軟銅截面積必須大于0.5mm2，輸出側必須大于1mm2； （3）導線裸露長度約為8mm，由M3螺釘鎖緊； （4）輸出觸點必須提供足夠的熔絲保護連接； （5）銅導線必須至少耐受75℃環境溫度； （6）端子螺釘會造成誤動作、發熱等，因此請按規定的轉矩擰緊,端子螺釘緊固轉矩：0.5Nm。 |
?
