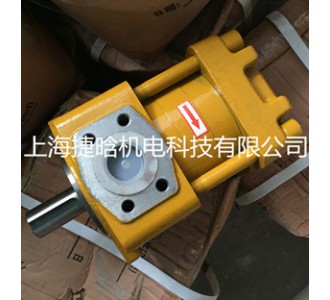

NT系列直線共軛內嚙合齒輪泵是一種設計新穎具有國際先進水平的液壓動力元件，它具有結構簡單、噪音低。壽命長、污染敏感性小等優點。
公稱排量：80ml/r
額定壓力：25MPa
瞬間壓力：32MPa
詳細型號：
NT2-C20F齒輪泵、NT2-G25F齒輪泵、NT2-C32F齒輪泵、NT3-C40F齒輪泵、NT3-C50F齒輪泵、NT3-C63F齒輪泵、NT4-C80F齒輪泵、NT4-C100F齒輪泵、NT4-C125F齒輪泵、NT5-C160F齒輪泵、NT5-C200F齒輪泵、NT5-C250F齒輪泵
NT2-D10F齒輪泵、NT2-D12F齒輪泵、NT2-D16F齒輪泵、NT3-D20F齒輪泵、NT3-D25F齒輪泵、NT3-D32F齒輪泵、NT4-D40F齒輪泵、NT4-D50F齒輪泵、NT4-D63F齒輪泵、NT5-D80F齒輪泵、NT5-D100F齒輪泵、NT5-D125F齒輪泵、NT4-D140F齒輪
NT2-G10F齒輪泵、NT2-G12F齒輪泵、NT2-G16F齒輪泵、NT3-G20F齒輪泵、NT3-G25F齒輪泵、NT3-G32F齒輪泵、NT4-G40F齒輪泵、NT4-G50F齒輪泵、NT4-G63F齒輪泵、NT5-G80F齒輪泵、NT5-G100F齒輪泵、NT5-G125F齒輪泵
【適用范圍】
適用于礦山機械、工程機械、塑料機械、冶金機械、電鉆輔機、石油化工機械、食品包裝機械、精密機床、通用機床等各種機械的液壓系統。如：注塑機、試驗機、橡膠平板硫化機、壓鑄機、彎管機、沖剪機、粉煤機、壓磚機、電瓶叉車等。
【性能特點】
低噪聲性能:直線共軛內嚙合齒輪泵采用特殊齒形使其齒輪接觸平滑，達到靜音運轉。使用時聲音極低，即使在高速運轉時，其聲音仍平穩平和。
長壽命性能:能在25MPa高壓運轉時，形成油膜保護零件不受磨損，使泵具有長壽命。
高壓無壓力脈動性能:直線共軛內嚙合齒輪泵采用特殊齒形使其運轉時幾乎無困油，從而能達到高壓并消除壓力脈動，可以作為系統精密控制之動力源。
NT5-G80F齒輪泵故障分析及排除方法
|
故 障 |
原 因 |
排 除 方 法 |
|
流量不足或沒有出油 |
1、電機回轉方向錯誤 |
1、更正電機回轉方向 |
|
2、吸油口濾油器吸入阻力較大 |
2、降低吸入阻力 |
|
|
3、吸入管漏氣或堵塞，油面太低 |
3、排除漏氣或堵塞原因，提高油面高度 |
|
|
4、油溫過高 |
4、冷卻油液 |
|
|
5、鍵斷裂 |
5、更換新鍵 |
|
|
6、油箱過濾器堵塞 |
6、清洗過濾器 |
|
|
7、油箱過濾器容量不足 |
7、使用泵所示流量2倍以上的過濾器 |
|
|
8、泵中軸沒有轉動 |
8、檢查聯軸器 |
|
|
9、電機回轉數不足 |
9、以規定的回轉數驅動泵 |
|
|
10、油粘度過高 |
10、更換油種 |
|
|
壓力波動或沒有壓力 |
1、液壓系統中壓力閥不能正常工作 |
1、更換壓力閥 |
|
2、系統中有空氣 |
2、排除空氣 |
|
|
3、泵中零件損壞 |
3、更換零件 |
|
|
4、吸油管上螺栓松動、漏氣 |
4、擰緊吸入口連接螺栓 |
|
|
5、吸入不足，夾有空氣 |
5、消除吸入阻力，加大吸油管徑 |
|
|
噪聲大 |
1、吸入阻力大，吸入不足 |
1、加大管徑，減少彎頭 |
|
2、吸入管小，堵塞 |
2、吸入真空度應在20mmHg以下 |
|
|
3、油箱過濾器堵塞 |
3、清洗過濾器 |
|
|
4、泵體內有空氣 |
4、開車前泵體內注滿工作油 |
|
|
5、油粘度過高 |
5、選用合適粘度的油液 |
|
|
6、超過規定的回轉數 |
6、檢查電動機回轉數 |
|
|
7、前后蓋密封圈損壞 |
7、更換密封圈 |
|
|
8、油泵安裝機架松動 |
8、固緊機架 |
|
|
9、安裝油泵時，同軸度與垂直度超差 |
9、重新安裝校正同軸度、垂直度 |
|
|
10、軸承磨損嚴重 |
10、更換軸承 |
|
|
11、油面過低 |
11、加油到液面計基準線。 |
|
|
12、聯軸器發出異聲 |
12、更換聯軸器，重新裝配使軸心對準 |
|
|
油溫上升過快 |
1、油箱油液有大量泡沫 |
1、排除進氣原因 |
|
2、油箱容積太小或油冷卻器效果太差 |
2、增加油箱容積，改進冷卻裝置 |
|
|
3、油泵零件損壞 |
3、更換損壞的零件 |
|
|
油泵漏油 |
1、油粘度過高 |
1、選用合適的油液 |
|
2、密封圈或油封損壞 |
2、更換損壞的零件 |
|
|
3、泵體內回油孔堵塞 |
3、清洗泵體回油孔 |
|
|
4、安裝油泵時，同軸度與垂直度超差 |
4、重新安裝校正同軸度、垂直度 |
?
