基本信息
中文名稱

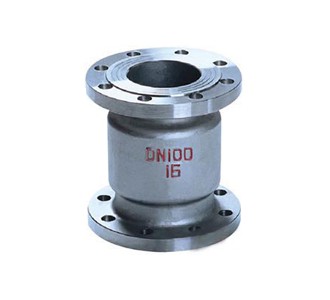

立式止回閥
別稱
逆止閥、單向閥
用途
防止介質倒流的閥門
適用介質
水、蒸汽、油品
零件名稱 閥體、閥蓋、閥瓣 密封面 搖桿 銷軸 墊片
零件材料 碳鋼 堆焊硬質合金 碳鋼 鉻不銹鋼 柔性石墨+304
用途性能
本閥門用于工業管道上作阻止介質逆流的裝置。
性能規范:
試驗壓力: 公稱壓力( MPa ) 1.6 / 2.5 / 4.0 ;150Lb-900Lb
殼體試驗: 2.4/ 3.8 / 6.0 ;psig425-psig3250
密封試驗: 1.8 /2.8/ 4.4;psig300-psig2400
閥體材料: WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ;20#,A105
工作溫度: ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ;
適用介質: 水、蒸汽、油品 、硝酸類、 醋酸類、
執行標準:設計制造: GB12235 ,AP!6D,BS 結構長度: GB12221 ,ASME/ANSI16.10,API6D 連接法蘭: JB/T79-1994 ,
GB/9113,ASME/ANSI16.5,API605
試驗與檢驗: JB/T9092-1999,API598,API6D
主要特點
立式止回閥具有以下兩個優特點:
1、立體式止回閥有法蘭和對夾之分，具有結構簡單，零部件少，分量輕等特點。立式止回閥主要用于需防止介質
倒流的各種工況場合。
2、立式止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。
一、主要性能規范
型號 公稱壓力 PN(MPa) 試驗壓力SP(MPa) 適用溫度(℃) 適用介質
殼體 密封
A 2.5 3.8 2.8 ≤200 硝酸類
B 醋酸類
C 4.0 6.0 4.4 水、油品
D
E
二、主要外形尺寸和連接尺寸(MM)
型號 公稱通徑DN(mm) 尺寸
L D D1 D2 b f Z-Φ
系列1 系列2 系列3
A
15 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 適用溫度12-Φ25
