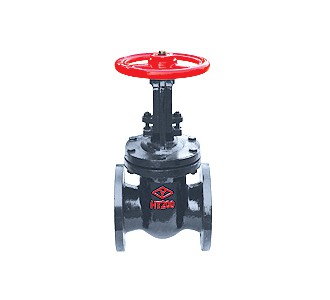

Z45T-10/16暗桿法蘭閘閥
本閥適用于全開全關的管路和設備上作為接通和斷流之用，不允許作節流用。它結構緊湊、介質流向通
暢、阻力小，可安裝于任意位置的管路上。手輪頓時針為關閉，反之為開啟。
主要零部件材質:
閥體、閥蓋、閥母一灰鑄鐵、球墨鑄鐵閘板～鐵、球墨鑄鐵閥桿一碳鋼、黃銅、不銹鋼
手輪- -灰鑄鐵、球墨鑄鐵、鋼板執行標準: Q/12 NJ3732- 2000
GB/T12232-2005試驗標準: GB/T13927-2008
外形尺寸和連接尺寸
型號
SZ45T-10/16 DN L D D1 D2 Z-do H 參考重量
40 165 145 110 85 4-18 200
50 178 160 125 100 4-18 255
65 190 180 145 120 4-18 270
80 203 195 160 135 4-18/8-18 290
100 229 215 180 155 8-18 340
125 254 245 210 185 8-18 400
150 267 280 240 210 8-23 450
200 292 335 295 265 8-23/12-23 510
250 330 395 350 320 12-23 680
300 356 445 400 368 12-23 750
D943H硬密封電動蝶閥產品概述：
D943H硬密封電動蝶閥是由硬密封配電動執行器，可實現遠距離控制和自動化操作。電動多層次金屬密封蝶
閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構
，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。廣泛用于石
油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質可為煤氣、空氣、
蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
D943H硬密封電動蝶閥電動執行器特點與參數：
1、功能強勁:智能型、調節型、開關式。
2、體積小巧：體積僅相當于同類產品的35%左右。
3、使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防
銹、任意角度安裝。
4、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5、智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號
（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用
380VAC電動執行器。
（3）耐高壓、耐腐蝕、耐磨損、使用壽命長等。
D943H硬密封電動蝶閥主要設計標準：
設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999
D943H硬密封電動蝶閥主要外形連接尺寸：
公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L短/長 H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49/64 380 120 160 Ф18 160 Ф18 160 Ф18
100 56/64 420 138 180 Ф18 180 Ф18 190 Ф23
125 64/70 460 164 210 Ф18 210 Ф18 220 Ф27
150 70/76 555 175 240 Ф23 240 Ф23 250 Ф27
200 71/89 605 208 295 M20 295 M20 310 M24
250 76/114 680 243 350 M20 355 M24 370 M27
300 83/114 800 283 400 M20 410 M24 430 M27
350 92/127 835 310 460 M20 470 M24 490 M30
400 102/140 915 340 515 M24 525 M27 550 M33
450 114/152 960 380 565 M24 585 M27 600 M33
500 127/152 1020 410 620 M24 650 M30 660 M33
600 154/178 1225 470 725 M27 770 M33 770 M36
700 165/229 1355 550 840 M27 840 M33 875 M39
800 190/241 1470 640 950 M30 950 M36 990 M45
900 203/241 1545 710 1050 M30 1050 M36 1090 M45
1000 216/300 1795 770 1160 M33 1170 M39 1210 M52
1200 254/360 1965 890 1380 M36 1390 M45 1420 M52
?
