基本信息
中文名稱

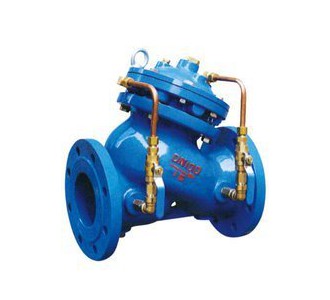

JD745X多功能水泵控制閥
閥體閥蓋
鑄鐵,WCB,不銹鋼
閥座閥盤
銅合金/Cr13/不銹鋼
密封圈
丁腈橡膠
工作原理
當水泵起動起后,水壓作用于主閥閥盤下面和控制室下腔,此壓力使主閥開啟,控制室上腔的水經過調節閥B緩緩
排到出口端,主閥緩緩開啟.設定調節閥的開度可得到合適地主閥開啟速度.當水泵停止工作后,進口端水壓迅速
下降,在自重、彈簧壓力作用下快速關閉大部分開度,防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓
聯合作用下緩緩關閉,關閉速度減慢形成了緩沖,防止壓力劇增.
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度.
工作特點
1、防止水錘效果好,將緩開、止回速閉、緩閉等消除水錘的技術一體化,防止開泵不錘和停泵倒流與水錘對供水
管路和水泵的損害.
2、操作方便,無需為閥門另配電控系統,閥門隨水泵的開啟與停止自動并按順序完成控制功能.通過設定調節閥
開度可得到合適的控制參數.
3、閥體采用了全通道、直流式、流線型設計.水力損失小,節能效果好
主要技術參
公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 調壓范圍(MPa) 緩閉時間(S) 最低動作壓力(MPa) 適
水泵用介質 介質溫度(℃)
- 3-60
(可調) ≥ 水 0-80
-
主要零件材料
閥體,閥蓋 鑄鐵/鑄鋼
密封圈O型圈 丁腈橡膠
閥桿 2Cr13
彈簧 50CrVA
缸套 活塞(活塞型) 2Cr13/不銹鋼
膜片(膜片型) 夾織物丁腈橡膠
調節閥 球閥 銅合金/不銹鋼
過濾器 304不銹鋼
?
