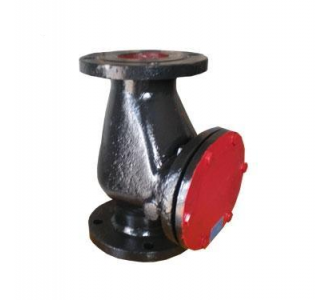

產品名稱：旋啟式止回閥H44T
產品型號；H44T
連接方式：法蘭
結構形式：旋啟式
驅動方式；手動
產品口徑：DN40-DN1200
公稱壓力：1.0-2.5MPa
閥體材質：不銹鋼,鑄鋼,鑄鐵
旋啟式止回閥的用途：
1 抽汽止回閥垂直安裝在水平管道上，使用是一般處于全開狀態。
2 旋轉式止回閥應優先安裝在水平官道上，也可安裝在管內介質自下而上流動的垂直管道上。
3安裝前應先進行以下工作 A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢； B剝?nèi)ラy瓣表面上的油紙，
去除閥瓣面上的油垢；
4安裝時介質的流向必須限制。
5 通過管路的介質不應帶有硬質顆粒，以免損傷密封面
6 該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃
的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素
等多種介質。 適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質
外形與連接尺寸：
公稱通經DN 主要外形尺寸和連接尺寸 重量WT(KG)
L D D1 D2 D6 B F F2 Z-?D H
50 225 160 125 100 88 20 3 4 4-?18 169 7
65 285 180 145 120 110 22 3 4 8-?18 173 11
80 310 195 160 135 121 22 3 4 8-?18 185 13
100 350 230 190 160 150 24 3 4.5 8-?23 220 17
125 400 270 220 188 176 28 3 4.5 8-?25 248 25
150 480 300 250 218 204 30 3 4.5 8-?25 270 38
200 550 375 320 282 260 38 3 4.5 12-?30 342 54
250 650 445 385 345 313 42 3 4.5 12-?34 401 80
300 750 510 450 408 364 46 4 4.5 16-?34 423 120
350 850 570 510 465 422 52 4 5 16-?34 455 150
400 950 655 585 535 474 58 4 5 16-?41 510 200
