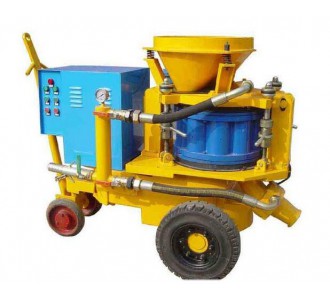

名稱：礦用JPS5I-L型濕式混凝土噴射機組

    品牌：威特立邦

    型號：JPS5I-L

    產地：xxx

    規格：標準

    型號含義：

    JP：轉子式混凝土噴射機；

    S：第一特征代號，濕式；

    5:單位生產能力5m3；

    I:補充代號，直通腔式；

    L：噴射機組送料機構為螺旋式。

    適用范圍：

    本產品適用于礦山井巷、鐵（公）路隧道、水電、地鐵、高層建筑地基、護坡等支護工程中濕式混凝土施工。

    主要特點：

    1、本機組不僅具有攪拌、輸送功能，還有螺旋定比配料功能。

    2、在螺旋上端加水，實現濕式作業，降低作業粉塵。

    3、配料采用變螺旋，使物料配比更均勻，保證混凝土質量。

    4、供料彎頭采用二次加氣，且氣體螺旋走向，防止出現堵管。

    5、螺旋攪拌出料口設置物料過篩裝置，自動篩料，防止堵塞。

    6、轉子采用彈性料杯，出料彎頭采用復合式彈性襯套，徹底解決粘堵問題，減少了清理和維修時間，提高了生產效率。

    7、摩擦板和襯板采用新型材質，壽命長，使用成本低。

    8、螺旋攪拌倉下端可拆卸，便于清理維護。

    主要技術參數 ：

    序號 項目 單位 參數值

    1、噴射機生產能力 M3/h 5-7；

    2、最大輸送距離 M 水平75/垂直25；

    3、骨料最大粒徑 mm 20；

    4、輸料管內徑 Mm 50；

    5、材料配比（水泥：沙子）  1：3.5~4；

    6、回彈率 ％ ≤15；

    7、電機功率 Kw 11；

    8、混合量水灰比 W/c ≥0.4；

    9、額定工作氣壓 MPa 0.4~0.6；

    10、耗氣量 MPa ≤10；

    11、粉狀速凝劑參量 ％ 2-5；

    12、軌距 Mm 600,900；

    13、外形尺寸 長*寬*高mm 2600*1000*1800；

    14、重量 Kg 1150。
