研華CPCI 3/6U數據采集和控制板（MIC-3700系列）

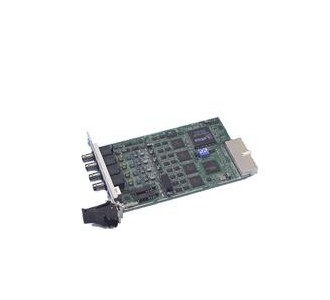

MIC-3714
30 MS/s 4通道同步模擬量輸入卡

12位A/D轉換器采樣速率可達30M/秒
4A/D轉換器同時采樣
4通道單端模擬量輸入
多重A/D觸發模式
板載FIFO存儲
可編程步進/計數器
每個通道輸入增益可編程

MIC-3714是一款高性能數據采集卡，建立在32節PCI BUS結構的基礎上。
MIC-3714的最大取樣速度超過30MHz樣品每分鐘，強調連續的，不間斷的，高速度的，流動數據的A/D樣品給主存儲器。


MIC-3716
250 KS/s16位16通道高分辨率多功能卡

16 路單端.或8 路差分模擬量輸入或組合使用
1K FIFO的16路模擬輸入通道
數據轉換的PCI總線控制
自動校準功能
采樣速率250 KS/s
16位高分辨率

MIC-3716是一款功能強大的高分辨率多功能PCI數據采集卡。
它帶有一個250KS/s 16位 A/D轉換器，1K用于A/D的采樣FIFO緩沖器。
MIC-3716可以提供16路單端模擬量輸入或8路差分模擬量輸入，也可以組合輸入。
它帶有2個16位D/A輸出通道，16路數字量輸入/輸出通道和1個10MHz16位計數器通道。
MIC-3716系列能夠?yàn)楦鶕?jù)不同用戶需求提供專門功能。

MIC-3723
16位，8路非給隔離模擬量輸出卡

16位高分辨率
16 路單端.或8 路差分模擬量輸入或組合使用
自動校準功能

MIC-3723是一款非隔離的多通道PCI模擬量輸出卡，每個模擬量輸出通道都帶有一個16位的雙緩沖DAC。
此輸出卡具有自動校正功能和BoardID開關MIC-3723是要求多路模擬量輸出應用的理想選擇。
MIC-3723是一個即插即用設備，完全符合PCI2.2規格。在安裝插卡時，用戶不需要設置任何跳線和DIP撥碼開關。
實際上，所有與總線相關的配置，比如基地址、終端等均由即插即用功能自動完成。
