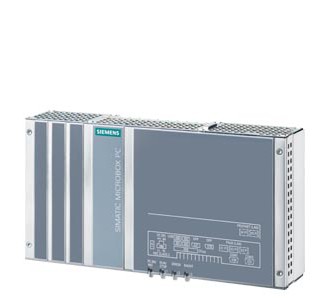

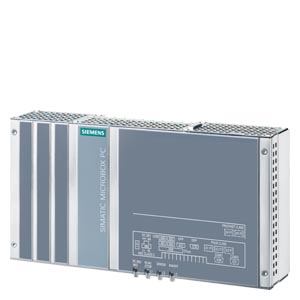

西門子工控機SIMATIC IPC427E（小型箱式 PC)


SIMATIC IPC427E（小型箱式 PC）：功能強大的嵌入式 IPC – 免維護，配置多樣

隨時可運行的完整解決方案：

    極為緊湊

    免維護

    第六代 Intel Core i 技術

優勢
高數據處理速度，實現高生產率

    高達 Intel? Xeon?，無風扇

    DDR4 存儲器技術，高達 16 GB

結構極為緊湊、堅固耐用，可以直接在機器上使用

    安裝深度低，環境溫度高達 50 °C

    前面板安裝，作為第二個標準安裝位置

    固態硬盤 (SSD)（240 GB 或 80 GB，可選）、SATA 硬盤或最多兩個 CFast 卡 (30 GB)

極高的工業功能和靈活性，適用于實現嵌入式解決方案

    靈活的存儲器概念（例如，可以使用 2 個大容量存儲器）

    3 個 LAN 10/100/1000 Mbit/s 接口；具有協同 (teaming) 功能

    PROFINET 內置接口

    4 個高速 USB 3.0 端口；2 個串行接口（可選）

    靈活的安裝和安裝選項（導軌，墻壁，縱向安裝）

    可進行簡易擴展（最多兩個 PCIe 插槽）

    ON / OFF 開關

系統可用性高，可降低潛在故障風險和維護成本

    由于沒有旋轉部件（風扇、硬盤）且無需電池即可運行，因此是免維護的

    512 KB NVRAM 可由軟件控制器操作

    采用前部 LED 概念，實現有效的自診斷；通過特殊的 BIOS 屬性針對無頭操作進行了優化

    經系統測試的 SIMATIC 軟件

投資安全性高，可降低工程組態成本

    長期可用性：產品上市銷售后，提供 8 到 10 年的服務與支持

    與現有設備兼容

應用

SIMATIC IPC427E 為機器、工廠和控制柜廠商提供了一種適合在機器上、過程級或工業環境中使用的高性能、緊湊型 PC 平臺，可用于：

    過程和機器數據的測量和檢查、開環及閉環控制

    數據采集、處理和可視化應用

    機器級的所有應用程序，以 C/C++ 或使用 軟件控制器/ WinCC RT Advanced 創建，需要堅固耐用的超緊湊型 IPC（配備高計算能力）

    其他新應用場合，如造船、樓宇自動化、水處理

應用領域從使用如 CPU 1500S軟件控制器完全集成在全集成自動化 (TIA) 中的自動化計算機到基于 C/C++ 的自動化解決方案與VxWorks，例如，和適用于一般 IT 應用的“單機”應用程序。
對于需要 Windows 7 Ultimate 的軟件產品，硬盤上或固態硬盤 (SSD) 上預裝有 Windows 7 Ultimate 組合產品。

SIMATIC IPC427E 具有 CE 標記，適合在工業應用中以及在家庭和商業環境中使用。因此，它也可在樓宇自動化系統或公共設施中使用。該裝置還具有最重要的船級社認證，規定使用 CF 存儲卡的組態。

由于采用無風扇設計和使用 SIMATIC PC CFast 存儲器或 SSD，實現了無旋轉組件設計，系統可用性得到提高。

SIMATIC PC 可與 WinCC SCADA 或 WinCC（Advanced、Professional）一起作為具有價格優勢的 SIMATIC HMI 產品包來訂購。

設計
基本設計

    全金屬外殼，抗震動和撞擊能力強，電磁兼容性高

    板上顯卡，2 x DisplayPort

    光驅可以通過 USB 接口從外部連接，不包括在供貨范圍內

    接口（位于一側）：

        3 x 10/100/1000 Mbps 以太網接口 (RJ45)

        4 個高速 USB V3.0 接口

        2 x COM (RS232/RS485)

    空閑插槽（使用帶一個或兩個擴展插槽的型號時）：

        多達 2 個 PCIe 卡

    浮地電源：24 VDC (19.2 - 28.8 V)

設計類型

    處理器：

        Intel? Celeron? 處理器 G3902E（2 MB 高速緩存，1.60 GHz）

        Intel? Core? i3-6102E 處理器（3 MB 高速緩存，1.90 GHz）

        Intel? Core? i5-6442EQ 處理器（6 MB 高速緩存，最高 2.70 GHz）

        Intel? Xeon? 處理器 E3-1505L v5（8 MB 高速緩存，2.00 GHz）

    主存儲器容量 4 GB（4/8/16 GB 可選），DDR4 SDRAM

    現場總線

        內置 PROFINET，3 x RJ45
