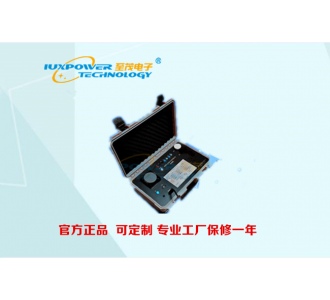

上位機程控直流充電樁智能測試裝置 BMS控制引導裝置  充電樁檢定

產品簡介：

EVD1000P是符合國標GB.T27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

并兼容國標GB.T27930-2011通信協議。適用于直流充電樁測試，10寸觸摸屏操作界面方便而簡單，產

品帶有上位機操作軟件，實現對充電樁的多種測試和分析方式，適合研發調試，出廠測試和售后以及

充電樁運營等人員使用。

通信面板端口：

▲DC DC_PEA A_CC1 CC2 S S_

▲POWER：220V電源接口

▲ON：電源開關

▲USB：USB接口

▲FLED：復制電源指示燈

上位機程控直流充電樁智能測試裝置 BMS控制引導裝置  充電樁檢定

產品特點：

*充電機CHM,CRM,CTS,CRO,CCS,CST,CSD,CEM報文狀態實時顯示

*車輛端報文內容和報文周期全部可設置，可模擬汽車各種報文情況

*上位機使用USB接口直接控制，與485和232相比免去了接線和轉接頭的麻煩

*通訊過程中實時的報文輸出與翻譯，且具有實時保存功能，相當于擁有CAN盒子的功能，方便各類

 相關人員的直接使用和故障分析

*各類報文的平均周期，發送次數，最大周期，最小周期統計。報文甘特波形圖輸出，對充電樁的故

 障分析更直觀和全面

*對充電樁的通信一致性測試，并具有輸出分析報告的功能

*帶有電池電壓模擬，可模擬電池正接、反接、不接測試

*多檔位的R4電阻設置，可測試臨界拔槍狀態，完全拔槍狀態

*多檔位DC ,DC-漏電電阻模擬，可對充電樁的絕緣檢查進行平衡和不平衡漏電測試

*具有1級電能表，實時顯示充電樁輸出電壓、電流、功率、統計充電點亮，并將數據同步至BCS報文里面

*SOC自動增加，可設置充電時長從而到達自動老化測試功能

*互操作性部分測試、絕緣故障測試、拔槍測試、電池反接、不接等測試

*采用拉桿箱式結構設計，便于外出攜帶，可用于充電站的日常檢測和維護

上位機程控直流充電樁智能測試裝置 BMS控制引導裝置  充電樁檢定

參考執行標準

GB/T27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

GB/T27930-2011《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

SAE-J1939-21《數據鏈路層》

GB/T20234-2015《電動汽車傳導充電用連接裝置》

GB/T34658-2017《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議-一致性測試》

GB/T34657-2017《電動汽車傳導充電互操作性測試規范》
