產品簡介：EVD1000P是符合國標GB.T27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

并兼容國標GB.T27930-2011通信協議。適用于直流充電樁測試，10寸觸摸屏操作界面方便而簡單，產

品帶有上位機操作軟件，實現對充電樁的多種測試和分析方式，適合研發調試，出廠測試和售后以及

充電樁運營等人員使用。

通信面板端口：

▲DC DC_PEA A_CC1 CC2 S S_

▲POWER：220V電源接口

▲ON：電源開關

▲USB：USB接口

▲FLED：復制電源指示燈

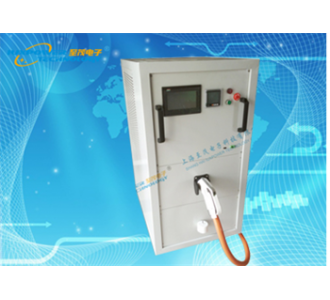

電動汽車直流充電樁連接裝置控制引導測試儀

產品特點：

*充電機CHM,CRM,CTS,CRO,CCS,CST,CSD,CEM報文狀態實時顯示

*車輛端報文內容和報文周期全部可設置，可模擬汽車各種報文情況

*上位機使用USB接口直接控制，與485和232相比免去了接線和轉接頭的麻煩

*通訊過程中實時的報文輸出與翻譯，且具有實時保存功能，相當于擁有CAN盒子的功能，方便各類

 相關人員的直接使用和故障分析

*各類報文的平均周期，發送次數，最大周期，最小周期統計。報文甘特波形圖輸出，對充電樁的故

 障分析更直觀和全面

*對充電樁的通信一致性測試，并具有輸出分析報告的功能

*帶有電池電壓模擬，可模擬電池正接、反接、不接測試

*多檔位的R4電阻設置，可測試臨界拔槍狀態，完全拔槍狀態

*多檔位DC ,DC-漏電電阻模擬，可對充電樁的絕緣檢查進行平衡和不平衡漏電測試

*具有1級電能表，實時顯示充電樁輸出電壓、電流、功率、統計充電點亮，并將數據同步至BCS報文里面

*SOC自動增加，可設置充電時長從而到達自動老化測試功能

*互操作性部分測試、絕緣故障測試、拔槍測試、電池反接、不接等測試

*采用拉桿箱式結構設計，便于外出攜帶，可用于充電站的日常檢測和維護

*采用250V/440V 32A(三相)槍座，兼容單三相交流充電樁測試。

*供電方式可選擇外接電源供電或充電樁供電；無需外接電源。

*實時檢測充電樁CP線上的電壓，占空比，頻率。并通過占空比按照國標規定計算充電樁的最大輸出電流。

*實時檢測充電樁上的CC端連接電阻值，依據國標判斷連接狀態和電纜容量。

* 內置單相或三相數據采集卡，實時顯示充電樁的充電電壓電流數據

* 實時監控充電槍座的溫度。

*S2開關外置，通過手動控制。

* 使用7寸觸摸屏操作。

* 判斷CP電壓，CP頻率，CP占空比，CC阻值數據的合格范圍并顯示判斷結果。

*交流槍座7孔線全部用香蕉座引出，方便外接儀器測量。其中A,B,C,N采用16mm插座，耐壓3KV，最大電流80A。

*無負載，負載可采用單相ALB-DR10或ALB-SR45

*總重量小于6KG，外出攜帶方便。

*現貨產品，可來公司現場測試。

參考執行標準

電動汽車直流充電樁連接裝置控制引導測試儀

GB/T27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

GB/T27930-2011《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》

SAE-J1939-21《數據鏈路層》

GB/T20234-2015《電動汽車傳導充電用連接裝置》

GB/T34658-2017《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議-一致性測試》

GB/T34657-2017《電動汽車傳導充電互操作性測試規范》
