動態軌道衡稱重傳感器

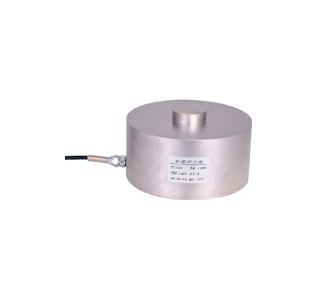

LKF204 輪輻式稱重(測力)傳感器
產品特點及結構 采用鋁合金或合金鋼材質；結構簡單，性能穩定，精度高，互換性好。主要適用于汽車衡、動態軌道衡

料斗秤等稱重、測力系統。
主要技術參數
額定載荷(t) 0.5、1、2、3、5、10、20、30
精度等級 C1、G1 絕緣電阻(MΩ) ≥5000(100VDC)
綜合誤差(%F.S) 0.05 激勵電壓(V) 9～12 (DC)
靈敏度(mV/V) 2.0±0.04 溫度補償范圍(℃) -10 ～ +40
非線性(%F.S) 0.05、0.1 使用溫度范圍(℃) -35 ～ +65
滯后(%F.S) 0.05、0.1 零點溫度影響(%F.S/10℃) 0.03
重復性(%F.S) 0.03、0.05 靈敏度溫度影響(%F.S/10℃) 0.02
蠕變(%F.S/30min) 0.02、0.1 安全過載范圍(%F.S) 150
零點輸出(%F.S) ±1 極限過載范圍(%F.S) 200
輸入阻抗(Ω) 700±4 防護等級 IP65
輸出阻抗(Ω) 700±3 電纜線 四芯屏蔽電纜 3～5m
接線方法 輸入(電源) + ： 紅色；輸入(電源) - ： 黑色；輸出(信號) + ： 綠色；輸出(信號) - ：白色
