n 特點

² 適用于頻率為50Hz/60Hz交流電源供電的單相電動機起動和運轉

² 有自愈性

² 高穩(wěn)定性，可靠性

² 防爆設計，更安全

² 圓形電容器，可提供橢圓形電容器

² 單式電容器，可提供復合電容器

n Features

² Widely applied to the starting and running of AC single-phase motors at 50Hz/60Hz frequency power.

² Self-healing property

² Good stability and reliability

² Safer with Explosion-proofed design

² Round capacitor, can be provided oval capacitor

² Single capacitor, can be provided double capacitor.

引用標準 Reference standards

GB/T 3667.1（ IEC60252-1）

氣候類別 Climatic category

40 / 70 / 21、40 / 85 / 21

運行等級 Class of operation

Class B (10000h)    Class C (3000h)

安全防護等級 Class of safety protection

S0/S2

電壓范圍 Voltage range

250VAC、370VAC、440VAC、450VAC

容量范圍 Capacitance range

2～100μF

電容量偏差 Capacitance tolerance

± 5% 、 ± 10%、± 15%

損耗角正切 Dissipation factor

20 x10^-4 (100Hz,20°C)

端子間測試電壓Test voltage terminal to terminal  U_TT

2 Un for 2 seconds

端子與外殼間測試電壓Test voltage terminal to case U_TC

(2Un+1000)VAC or 2000VAC- 50Hz for 60 seconds

絕緣電阻 Insulation Resistance

≥3000s (100Hz，20°C，1min)

序號

NO.

產(chǎn)品規(guī)格

production specifications

端子

terminal

外殼尺寸

size

1

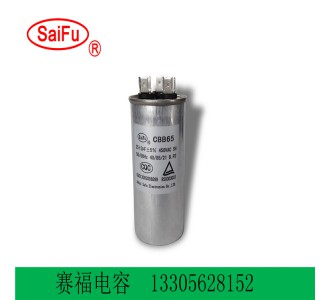

CBB65-450VAC 5μF ～9μF

2*4或2*2插片

φ40*60

2

CBB65-450VAC-10μF

2*4或2*2插片

φ40*60

3

CBB65-450VAC-12.5μF

2*4或2*2插片

φ40*70

4

CBB65-450VAC-15μF

2*4或2*2插片

φ45*70

5

CBB65-450VAC-20μF

2*4或2*2插片

φ50*75

6

CBB65-450VAC-25μF

2*4或2*2插片

φ50*85

7

CBB65-450VAC-30μF

2*4或2*2插片

φ50*100

8

CBB65-450VAC-35μF

2*4或2*2插片

φ50*100

9

CBB65-450VAC-40μF

2*4或2*2插片

φ50*100

10

CBB65-450VAC-45μF

2*4或2*2插片

φ50*100

11

CBB65-450VAC-50μF

2*4或2*2插片

φ50*125

12

CBB65-450VAC-55μF

2*4或2*2插片

φ50*125

13

CBB65-450VAC-60μF

2*4或2*2插片

φ50*125

14

CBB65-450VAC-65μF

2*4或2*2插片

φ55*125

15

CBB65-450VAC-70μF

2*4或2*2插片

φ55*125

16

CBB65-450VAC-80μF

2*4或2*2插片

φ60*125

17

CBB65-450VAC-90μF

2*4或2*2插片

φ60*125

18

CBB65-450VAC-100μF

2*4或2*2插片

φ63.5*125
