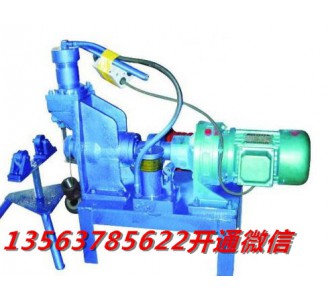

一、滾槽機介紹

  滾槽機，也叫壓槽機、開槽機，此產品是在使用溝槽接頭（溝槽管件）作為管道連接件時，對管子進行預處理的專用工具。

二、滾槽機原理

  其工作原理是利用轉動的凹壓輪帶動管子轉動，凸壓輪在油缸作用下緩緩向管子施壓，從而開成所需的凹槽，以備安裝時使用。

三、壓槽機操作步驟

 1、新機器檢查

   (1)檢查電源：新機器用的是380v電源

   (2)開動機器：看運轉是否正常

   (3)清除油泵內的空氣：打開注油孔曠動手柄，把泵內的空氣曠動出來，以避免壓槽時壓輪反彈或壓力不足。

 2、選擇滾花輪和壓輪

   (1)根據所要壓的管子選擇合適的滾花輪不然壓出的管子效果不好，

   (2)厚度3－4.5mm的管子選擇3號滾花輪，厚度5－6mm的管子選擇4號滾花輪，

   (3)小型YCC壓槽機最好壓外徑57mm—139.7mm的管子；大型的YCC   壓槽機壓159mm以上的管子

 3、調整密封寬度

   (1)計算管口的密封寬度：根據管口的密封寬度的大小減去2mm左右再除以2就得出所要的密封寬度。一般在16mm左右，最小不能小于15.8mm最大不能大于16.5mm（6寸以下的管子），8寸以上的管子不在此范圍內。

   (2)測量密封寬度是否合適：用游標卡尺測量下壓輪和滾花輪擋板之間

   (3)調整：松開滑塊緊固螺栓 ，根據需要旋轉調整螺栓 調小密封寬度往里旋  調大密封寬度往外旋。（注意：壓輪必須對正滾花輪槽的中間位置）

四、調整料架

   (1)以目測的形式：將料架放置于壓槽機的主軸線上，再把管子套入 主軸上并放置于料架上使管子的軸線在橫向水平都基本平行與壓槽機的軸線。

   (2)用機器進一步檢查：關閉油缸卸壓閥，壓動手柄直到壓輪剛貼到管壁時停止下壓并啟動機器，觀察鋼管是否在滾花輪上正常運轉。如果發現管口一邊擠到擋板另一邊離開擋板說明料架調高了或者調偏了，應再稍微糾正。如果發現鋼管脫落，就反向開動機器不脫落就以調好，如果反向還脫落就說明料架調低了，再向上調一點。以上調節是在管口整齊的情況下進行的。

技術參數：功率：1.1 KW / 0.75KW，轉速：20r／min，

    電壓：380V／3n／50Hz，額定壓力：20Mpa

    重量：100KG 外形尺寸：840*330*760

    壁厚范圍：4-10

歡迎新老客戶來電咨詢，你的滿意是我們最大的最求

工廠直接供貨 歡迎您的來電
