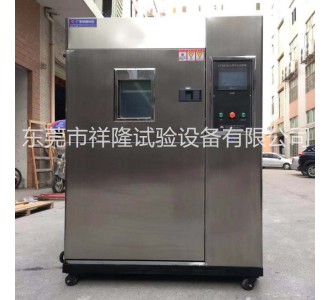

一、冷熱沖擊試驗箱 (產品技術資料)

      冷熱沖擊試驗機是金屬、塑料、橡膠、電子等材料行業必備的測試設備， 用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。

滿足標準

1、 GB-2423.1-89（IEC68-2-1）試驗A：低溫試驗方法。

2、 GB-2423.2-89（IEC68-2-2）試驗B：高溫試驗方法。

3、 GJB360.8-87（MIL-STD-202F）高溫壽命試驗。

4、 GBJ150.3(MIL-STD-810D)高溫試驗方法。

       GJB150.4(MIL-STD-810D)低溫試驗方法。

2.1 性能結構：

產品型號： ZT-XY-50L、ZT-XY-60L、ZT-XY-80L、ZT-XY-100L、ZT-XY-150L

內箱尺寸：350*350*400、500*300*400、500×400×400、500*400*500、600*500*500

2.2  技術規格

A、高溫室： 200 ℃

1.預熱溫度范圍：+35℃～+180℃

2.升溫速率：+35℃～+180℃約30分鐘

B、低溫室：-55 ℃

1.預冷范圍：-55℃～35℃

2.降溫速率： 35℃～-55℃約70分鐘

C、工作室溫度范圍：-40~150 ℃

1.溫度偏差：±2℃

2.溫度范圍：-40℃～+80℃

3.溫度恢復時間：約5分鐘,   轉換時間≤10S

注：以上性能指標是在室溫為+25℃，無試樣條件下測得的數值。

2.3產品結構

A、機器結構與材質：

1、   內箱尺寸（測試區）：500×400×400(mm)；

2、   外箱尺寸（體積W*H*D）：約1400×1800×1400(mm) (實際外尺寸以實物為準)

   3、 結構：高溫區、低溫區、測試區；

   4、 內箱材質：SUS304耐熱耐寒不銹鋼板。

   5、 外箱材質：A3板噴漆或不鏽鋼

   6、 功率：11KW

B、機械結購：

1、本系統符合冷熱循環之可靠度試驗規格(CNS,MIL,IEC等標準)；

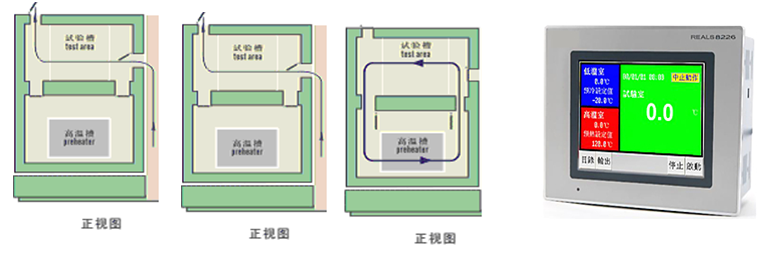

2、測試樣品置于樣品架,高精度氣動系統驅動蓄熱區或蓄冷區之閥門,引導氣流循環,以達冷熱溫測試之均勻；

3、采用特殊設計,節省空間且操作高度適中,維修保養容易；

4、保溫層采用耐高溫聚氨酯泡沫和隔熱高密度纖維棉,并使用新設計之K型防汗導管系統；

C、冷凍系統與溫度控制

1、配有自動及手動除霜回路；

2、鎳鉻合金電加熱器；

3、內螺旋式K-TYPE冷媒銅管；

4、原裝進口省電型高效率壓縮機(采用法國泰康壓縮機)；

5、斜率式FIN—TUBE蒸發器；

6、原裝進口電磁閥、干燥過濾器、毛細管等冷凍元件；

7、采用水冷式冷凝器；

8、冷媒使用高穩定性之R502環保冷媒；

9、制冷系統采用雙級壓縮機,快速,穩定。

10、蓄熱區、蓄冷區采用多翼式循環風扇,強制風量對流,提高均勻溫度效果。

11、冷熱區與測試區皆采用PID+SSR微電腦控溫，自動演算達高控制精度。

D、送風循環系統及排水系統

1、進口馬達加不銹鋼長軸心連接多翼離心式循環風扇；

2、FLOW THROW送風方式,水平擴散垂直熱交換弧形循環；

E、系統說明

1、系統可作自動循環沖擊或手動選擇性沖擊；

2、溫度感應器PT100傳送信號至日本進口OYO觸摸式可編程控制器。

3、可任意設定二區或三區沖擊，正向或逆向啟始；

4、內部動作程序由PLC與控制器連線控制，防止誤操作。

5、故障時，配有自動停，回路及警示訊號；

6、單獨設定高溫或低溫時，亦可作時間控制，最大時間可達999小時；

    7、 最大循環周期(CYCLE)可達999次。

F  控制器

1、韓國進口液晶觸摸式可編程控制器。

2、觸摸式高析度熒幕可任意設定固定條件程序條件，可中、英文畫面切換，并可設定固化試驗名稱、序號等。

3、可設定時間范圍0—999H59min。

4、可程式模式同時設定120組不同條件之程式，任一組程序中，可分1200段進行工作，可任意截取部分段數來執行循環，或作任意段、組的周期循環工作。每組程序內，最多可設定1200段不同之溫度及時間（每段最大可設定999h59min）120組程式又可任意作串接，最大段數循環周期可達999次。

5、安全具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。

   6、控制升、降溫可作斜率控制、曲線控制，并且具有自行校正溫度、濕度基準點之功能。具有PID自動演算之功能，可減少人為設定時所帶來之便。

7、設置觸摸式設定、安位直接顯示、所有條件完全由微電腦自動鎖定

8、報警在設定或運轉中如發生錯誤時，會提供警示訊號

9、輸出控制器具有記錄訊號端口輸出，可連接溫濕度錄儀

10、接口具備標準RS—232通訊界面，傳輸距離長，可連線PC作控制及記錄。

2.4安全保護系統

1、附有無熔絲保護開關(帶漏電保護)；

2、控制系統有相序保護與過欠電壓電流保護；

3、超溫保護開關；

4、冷凍壓縮機過負載保護裝置；

5、壓縮機高低壓保護開關；

6、各風扇馬達與風路閘門馬達皆附過載保護；

2.5產品使用條件

電源：三相AC380V，50HZ

2..6標準和規范

GJBB150.5-86

GB 2423.23  電工電子產品環境試驗  試驗Q：密封

GB 2423.10  電工電子產品環境試驗  試驗Fc和導則

GB 2423.3  電工電子產品環境試驗  試驗Ca：恒定濕熱

GB 2423.4  電工電子產品環境試驗  試驗Db：交變濕熱

2.7技術資料

1、  操作使用說明書及儀表使用說明書。

2、  保修卡、合格證。

三、 質量保證體系:

本公司內部依照ISO9001之要求制定了嚴格的內部品質管理制度，嚴格按照要求執行。

四、 培訓、售后服務

 1  目的：充分滿足客戶需求，達到客戶滿意的目的

 2  職責：本公司并負責為客戶提供設備備品、備件及技術咨詢工作。負責安排和組織對客戶的技術培訓。及售后服務工作

 3  培  訓：a.       可安排用戶在設備出廠調試時來公司進行現場技術培訓，使客戶了解設備性能，教會其正確使用，減少設備因使用不當造成故障；

        b.       也可根據合同要求，在為用戶安裝調試設備并投入使用時，進行現場技術培訓；

   4  售后服務:a. 為用戶提供所需的使用、 維護咨詢；

                 b. 及時向用戶提供易損件和備件；

                 c. 為用戶派出技術人員對其設備使用、 維護進行指導；

         d.    從驗收之日起，設備在一年質量保證期內，需方在遵守保管、 使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，供方在得到通知后24小時內將派出維修人員進行免費維修。也可根據具體情況，按需方要求協商制定維修時限；

            e. 質保期后設備出現問題時，供方應及時給予解決，酌情收取維修及材料費。
