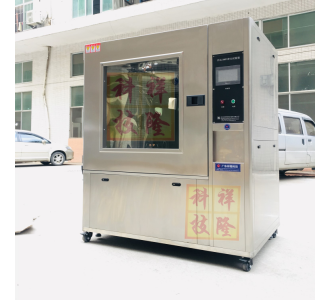

觸摸屏砂塵試驗箱
一、砂塵試驗箱 (產品技術資料)
沙塵試驗箱學名為“砂塵試驗箱”，模擬自然界風沙氣候?qū)Ξa(chǎn)品的破壞性，適用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。設備有載灰塵垂直循環的氣流，試驗用灰塵可以循環使用 ，整個風道采用進口高級不銹鋼板制作，風道底部與錐形料斗接口連接，風機進出風口直接與風道連接，再在適當?shù)奈恢蒙蠈⒐ぷ魇翼敳繑U(kuò)散口接入工作室體，形成“O”型閉式垂直吹塵循環系統，使氣流能順暢地流動，最大限度的使塵土分散均勻。采用單臺大功率低噪音離心風機，根據試驗需要用變頻調速器來調節風速。
防塵試驗箱是依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP代碼)》設計制造,適用于電氣産品進行第一位特征數位爲5和6(IPX5和IPX6)的砂塵試驗.
本試驗箱能夠提供非層流狀的載塵垂直循環氣流,可定時控制;同時配置對被試産品外殼內進行抽氣的真空泵,并可調節抽氣量和壓差;另外,箱內配置氣流溫度控制裝置,以保證試驗在標準要求的環境條件下進行.
本試驗箱依照標準要求,采用人工類比塵埃環境來檢驗被測試品的防塵能力,其具體要求和合格判定標準應按照GB4208-93(IEC60529-2001)或産品相關的標準要求
砂塵試驗箱工作原理
由風機推動一定濃度的沙塵以一定的流速吹過試驗樣品表面，測試這些試驗樣暴露于干砂或充滿塵土的大氣作用下防御塵埃微粒滲透效應的能力、防御砂礫的磨蝕或阻塞效應的能力及能否儲存和運行的能力。
砂塵試驗箱測試對象
1.手機、電工產品等產品在砂塵環境中的密封性。
2.汽車、摩托車零部件、密封件等在砂塵環境中的使用、貯存、運輸中的密封性能。
砂塵試驗箱基本設計原理
設計一錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。
砂塵試驗箱材質
1、內箱材質：sus304不銹鋼板
2、外箱材質：不銹鋼或A3板噴塑粉
3、箱門上帶有大型觀察窗
4、獨特的風道設計，保證箱體產生非層狀的垂直循環氣流
砂塵箱控制系統及技術參數
1、PLC及觸摸屏智能控制系統
2、PT100測試傳感器
3、安全保護裝置
4、儀表超溫保護功能
5、電源缺相保護
6、漏電斷路保護器
7、電源：AC 220 V 50Hz
8、門：鋼化玻璃門
9、真空泵 60-600L/H
10、調壓閥，吸嘴，調壓三件套
11、控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）
12、吹塵時間（停、吹）h/m/s 可調
13、循環周期：任意可調
14、預設試驗時間:0s～999h99m99s 任意可調
15、通電：斷—通—斷
16、金屬篩網尺寸：標稱線徑50um，線間標稱間距75um
17、吹風機：全塑離心風機
18、內箱尺寸（寬深高）：600*600*600mm、800×800×800mm、1000*1000*1000mm可選
19、外箱尺寸（寬深高）：按實際尺寸
20、箱內、管道內灰塵濃度：2Kg/m3
21、氣流速度：不大于2m/s
22、滑石粉用量：2kg/ m3
23、配送滑石粉5KG）
