DLM4000是一臺獨特的8通道混合信號示波器，適用于嵌入式系統、電力電子、機電一體化和汽車行業的測試和調試應用。可以選擇350MHz帶寬或500MHz帶寬，采樣率高達2.5G/s。
DLM4000擁有8個模擬輸入通道，第8通道可切換為8-bit邏輯輸入通道，選配16-bit邏輯輸入選件后，可進行24-bit邏輯分析。
DLM4000先進的測量和分析功能包括電源分析功能、串行總線分析功能、實時數字濾波、用戶自定義運算等等。高達250Mpts的存儲深度使DLM4000成為工程師理想的測試測量工具，而12.1英寸的大顯示屏、緊湊型臥式機身、符合人體工學以及友好的用戶界面則讓DLM4000操作起來更便捷。
12.1英寸LCD顯示屏可輕松觀測8路波形
CN Screen Shot 2013
CN Dlm4000 Back
8通道DLM4000的典型應用領域
電機控制和變頻器電路開發
Cipy Thi One
能否讓電機效率更高、性能更好、可靠性更佳，關鍵在于變頻器設計和“智能功率模塊”。對此，必須要進行多通道、高速波形測量，4通道示波器的通道數顯然不夠。DLM4000擁有8個模擬輸入通道，為當今的工程師們提供了一個便捷的、全面的測量工具。
例:
?三相電機的3電壓&3電流測量
?測量變頻器內6個IGBT的柵極驅動信號
4通道示波器的局限性:由于通道數量少，4通道示波器無法完成整個系統的測量。真正的難點在于測量變頻器內IGBT門極信號之間的時序。同時，4通道示波器也無法勝任三相電壓/電流的測量以及電機驅動IC輸入輸出信號的確認。而8通道MSO可以為上述問題提供真正實用的解決方案。
電子控制單元(ECU)和機電測試
Electronic Control Unit
對于電子控制單元(ECU)，必須要測量大量的模擬、數字以及串行總線輸入輸出信號。DLM4000擁有足夠的通道和良好的構架，可以在執行UART、I2C、SPI、CAN、LIN和FlexRay協議分析的同時監視8個模擬通道以及多達24-bit的邏輯輸入，能顯著提高開發速度。這些是4通道示波器無法完成的。
例:
?模擬輸入輸出信號和串行總線控制信號
?使用模擬通道對數字波形進行嚴格實時觀測
4通道MSO示波器的局限性:選擇邏輯輸入選件以后，4通道MSO的通道數足夠了，但還有不能解決的問題。單獨使用邏輯輸入進行數字波形分析時，無法捕捉電壓漂移、噪聲、失真/振鈴、上升/下降時間等異?，F(xiàn)象。在ECU測試中，要求 嚴格測試所有數字波形，多路模擬輸入通道示波器才是ECU測試的最佳工具。
超大采集內存（250MPts）
DLM4000測量時間和采樣率之間的關系
超大采集內存成就兩大優勢，既可執行長時間捕捉，又可保持高速采樣率。因此，所有基于時間設置的測量帶寬變得更加有效。
基本公式：
測量時間=存儲長度/采樣率
在單次觸發模式下，通過增加最大內存選件(/M3)可以對10kHz信號持續捕捉1小時以上。即使采樣率為1.25GS/s，相同內存條件也可以捕捉200ms信號。
DLM4000測量時間和采樣率之間的關系
需要注意的是，存儲空間不足的示波器可能導致采樣率低，并且無 法準確捕捉波形
完全獨立的兩個縮放窗口
DLM4000完全獨立的兩個縮放窗口
完全獨立的兩個縮放窗口不但可以分析所有輸入通道內異?，F(xiàn)象產生的原因及影響，也可以觀測和比較不同速率下不同串行總線的細節和時序。
高級波形搜索功能
DLM4000高級波形搜索功能
使用各種搜索功能，可方便快捷地分析高達250Mpts 的單次波形。
橫河DLM4000
橫河DLM4038

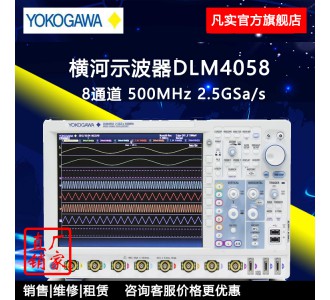

橫河DLM4058
