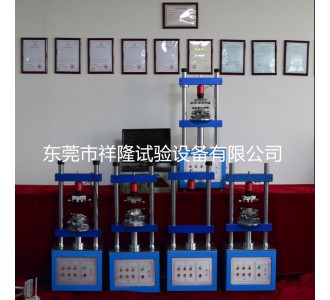

一、 用途

本機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全
準確之插拔力試驗，利用 Windows 視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存
( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等）
解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。
選配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制（荷重行程-阻抗曲線圖）

二、  特點

1、 測試條件皆由電腦畫面設定，并可儲存。由下拉式菜單勾選設定或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間每次等候位置、空壓次數等）。
2、 可儲存及打印圖形（荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表）荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。
3、 同時顯示荷重-行程曲線圖及壽命曲線圖。
4、 自動荷重零點檢出，并可設定原點檢出荷重值。
5、 荷重單位顯示：N、lb、gf、Kgf可自由切換。
6、 可同時搭配數個荷重元（2Kgf/5Kgf/20Kgf/50Kgf選購）。
7、 機臺采用高鋼性結構設計，搭配伺服馬達，長時間使用下能確保精度，適合一般引張壓縮測試及插拔力壽命測試。
8、 超規格值停止（于壽命測試時，測試數據超出設定上下限值時機器自動停止。
9、 測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或行程之電阻值。

10、力位移及變形測量精度：示值的±0.5%以內.

搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」。(阻抗另選配)

  三、 測試項目

      1、 連接器單孔插拔試驗
      2、 連接器插拔壽命試驗
      3、 連接器 Normal Force 測試
      4、 連接器整排插拔試驗
      5、 連接器單Pin與塑膠保持力試驗
      6、 可同時與接觸阻抗機連線(選購)
      7、 各種壓縮、拉伸破壞強度試驗。

搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」。(阻抗另選配)

四、 技術參數

1、 測定最大荷重：100Kg

2、 最小分解能力：0.005Kg
3、 最大測定高度：150mm
4、 最小微調距離：0.01mm
5、 測定速度范圍：0-200mm/min
6、 X軸移動范圍：0-75mm
7、 Y軸移動范圍：0-75mm
8、 傳動機構：  絲桿傳動
9、 驅動馬達：  日本松下伺服馬達
10、 外觀尺寸： 360×260×940mm
11、 重量：    約60Kg
12、 電源：    220V/50Hz



     五、 測試報表輸出

      1、 荷重-行程曲線圖、測試報表，皆為A4標準紙張規格，且由電腦打印機直接打??；
      2、 插拔荷重 - 行程曲線圖：可直接顯示并儲存每次測試之位移與力量值變化；
             ( X 軸代表行程，Y 軸代表力量）
            每一測量圖形皆可追蹤軌跡，判定每一測定點對應之荷重及行程值，
            最小解析度 0.01mm；
            曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置 N 個曲線圖；
            卷軸式曲線圖顯示，可任意瀏覽曲線圖；
            同時顯示荷重-行程曲線圖及壽命曲線圖。

      3、 測試報表
            報表抬頭內容可隨時修改；
            報表上可顯示每條曲線之最大值、最小值、平均值；
            報表上可顯示測試上、下限之規格線；
            可設定同時顯示多組壽命曲線圖。

        測試報表自動產生（A4 規格），并可轉檔輸出（Excel）或通過網絡直接輸出；
           自動計算最大值、最小值、平均值、差值、標準差等；
           可輸入測試上、下限值，超出規格自動判定 OK 或 NG。

  六、 標準配置

   1、 主機：            一臺
   2、 多功能夾具及夾嘴：    一套
   3、 整排插拔用自動求心裝置：一套
   4、 Normal Force 專用治具： 一套
   5、 插拔力試驗機說明書 ：  一本

七、機臺各部名稱說明：

３-１、測試機臺：



                              (A)固定橫桿

      (B)固定環

      (C)移動橫桿

    (D)荷重元固定螺栓

   (E)荷重元：

            于測試時，用以檢出測試力量的裝置?？梢罁?jù)試驗的按鍵尺寸選
            擇適合的治具Φ徑固定于感測端上以方便量測。

            ※注意：每顆荷重元表面都貼有其最大承載規格，雖然本機臺具
      有超負荷保護功能，但仍建議勿超過其規格使用，以避
      免造成荷重元的損壞。

    （F）治具盤

      (G)機臺本體：

放置機臺主要傳動結構及控制電路之處，請勿任意拆解，如于測試過程中發現有任何異常，請與本公司技術人員連絡。

                              (H)操作面板：

　　　　　　詳細說明請參閱第5頁－操作面板功能說明。

          (I)腳座：

　　　　　　當機臺放置于平臺上卻發生有搖晃現象時，可調整前后左右之腳座高低，以使機臺可于平穩的環境中進行測試。（測試中請盡量保持機臺的水平穩定）



        (J)上下極限調整裝置：
ａ.上極限調整環：
  此調整環乃設定機臺往上移動之最高      點，于出廠前皆已調整至定位，請勿
  任意更動其位置。
ｂ.下極限調整環此調整環乃設定機臺往下移動之最低

 此調整環乃設定機臺往下移動之最低
  點，于出廠前皆已調整至定位，請勿　    任意更動其位置。

ｃ.上限調整環：

用來設定移動座往上移動的上限停止位置，環上附有一小旋鈕
  ，放松后可移動調整環至任意位置，當移動座上之檔片接觸到
  調整環時，機臺便會停止向上移動。

ｄ.下限調整環：

用來設定移動座往下移動的下限停止位置，環上附有一小旋鈕
  ，放松后可移動調整環至任意位置，當移動座上之檔片接觸到
  調整環時，機臺便會停止向下移動。



八、控制系統及配備：

本機臺乃使用工業計算機做為控制系統之用，其接線方式與一般計算機
無太大差異，僅就其不同之處，列述于下：

         (１)控制線連接器(大)：

 連接至機臺本體右側之控制盒上，以達成系統之聯機動作。

         (２)控制線連接器(小)：

            連接至機臺本體右側之控制盒上，以達成系統之聯機動作。

         (３)荷重元連接頭：

            連接至機臺荷重元固定座之荷重元上，以抓取試驗之荷重變化。

         (４)鍵盤連接座：

            連接至PS2規格鍵盤使用。

(５)USB連接座：

            連接USB鼠標、USB打印機或其它外接式USB裝置使用。

九、             操作面板功能說明：



 (ａ)低速上升按鈕：按一下此按鈕，則機臺往上升高0.01mm；若連續按著此鈕不放，則機臺以低速往上升高.

 (ｂ)中速上升按鈕：按一下此按鈕，則機臺往上升高0.10mm；若連續按著此鈕不放，則機臺以中速往上升高.

 (ｃ)高速上升按鈕：按一下此按鈕，則機臺往上升高1.00mm；若連續按著此鈕不放，則機臺以高速往上升高.

 (ｄ)低速下降按鈕：按一下此按鈕，則機臺往下降低0.01mm；若連續按著此鈕不放，則機臺以低速往下下降。

 (ｅ)中速下降按鈕：按一下此按鈕，則機臺往下降低0.10mm；若連續按著此鈕不放，則機臺以中速往下下降。

 (ｆ)高速下降按鈕：按一下此按鈕，則機臺往下降低1.00mm；若連續按著此鈕不放，則機臺以高速往下下降。

 (ｇ)開始按鈕：當試驗設定完成，可于測定畫面的測定選項選擇自動測定，則機臺便會開始測試。而在測定畫面時，按下此鍵亦可開始測試。

 (ｈ)停止按鈕：開始測試后，若要終止此項試驗，可按下測定畫面的結束測定選項，則機臺便會停止測試。而在試驗過程中，按下此鍵亦可停止測試。

 (ｇ)開始按鈕：當試驗設定完成，可于測定畫面的測定選項選擇自動測定，則機臺便會開始測試。而在測定畫面時，按下此鍵亦可開始測試。

 (ｈ)停止按鈕：開始測試后，若要終止此項試驗，可按下測定畫面的結束測定選項，則機臺便會停止測試。而在試驗過程中，按下此鍵亦可停止測試。



九、 操作軟件使用說明(設定畫面)：

進入Winks荷重曲線試驗軟件后，會出現如下設定畫面，茲就此部份列述于下：



6-1、檔案：

     ◎開啟檔案：剛進入設定畫面時，所有的

                 設定輸入項都無法輸入，必須

                 先開啟一個檔案。此時可開啟

                 一個新檔，重新設定各個設定

                 條件或開啟一個舊檔，繼續未 完成之測試。

               ◎關閉檔案：關閉目前正在使用中的檔案。

               ◎默認值儲存：儲存目前開啟中檔案之各項測定條件設定內容。之后開

                 啟的新檔案，即是以此內容設定為默認值。

               ◎系統說明：主要用來說明此系統的版本。

               ◎結束：結束Winksa插拔力試驗軟件，返回Windows桌面。

6-2、歸零：



 ◎荷重值歸零：點選此功能，可將目前荷重值歸零。

 ◎行程值歸零：點選此功能，可將目前行程值歸零



 ◎荷重值歸零：點選此功能，可將目前荷重值歸零。

 ◎行程值歸零：點選此功能，可將目前行程值歸零

 6-4、測定方法設定：

       ◎試驗內容說明：可輸入一個字符串，做為此試驗檔案的批注說明。

       ◎測定力量種類：

           ＃壓縮力：壓縮方向的試驗。例如：壓簧、按鍵、開關試驗等。

           ＃壓縮力＆拉伸力：先執行壓縮方向再執行拉伸方向的試驗。例

                     如：連接器之插拔力試驗等。



      ◎測定走行方向：

           ＃壓去程：試驗過程中，只紀錄去程單一方向之測試數據。

           ＃壓去程＋回程：試驗過程中，紀錄去程及回程兩個方向之測試數

                     據。

      ◎荷重測定范圍：測試荷重范圍設定，當荷重到達設定值時機臺便會自 動回程。此回程條件可和行程測定范圍搭配使用，

           亦即當其 中一項條件符合時，機臺便會自動回程。



      ◎行程測定范圍：移動行程范圍設定，當行程到達設定值時機臺便會自 動回程。此回程條件可和荷重測定范圍搭配使用，

           亦即當其中一項條件符合時，機臺便會自動回程。。



  ◎行程原點位置：

           ＃開始測定位置：以開始試驗時的位置當做原點。做插拔力測試時應選擇此種模式.

           ＃荷重零點位置：開始試驗后，機臺移動至接觸到待測物，使得荷重元感測到某一力量值的位置當做原點。此一力量值可

                     由測定畫面之「功能」選項內的參數值設定來設定其大小。



  ◎行程原點檢出：



  ＃一次檢出原點：同一檔案多次試驗時，只抓取第一次的測試原點

                     為基準，爾后的試驗皆是依據此原點來動作。此方式適

                     用于壽命試驗，其目的是為了看出產品結構的衰減變化

                     情形。做插拔力測試時應選擇此種模式.



  ＃每次檢出原點：同一檔案多次試驗時，每一次的試驗都會重新抓

                     取新的測試原點。此方式適用于每次試驗皆須更換產品

                     或測試位置，所以必需每次抓取新的原點當基準。

       ◎測定速度：試驗時機臺移動之速度。速度范圍可從0 mm/min～

                 200 mm/min。

       ◎測定總次數：即設定所要試驗的總次數。在連續測試的狀態下，當次

                 數到達時，機臺便會自動停止。
